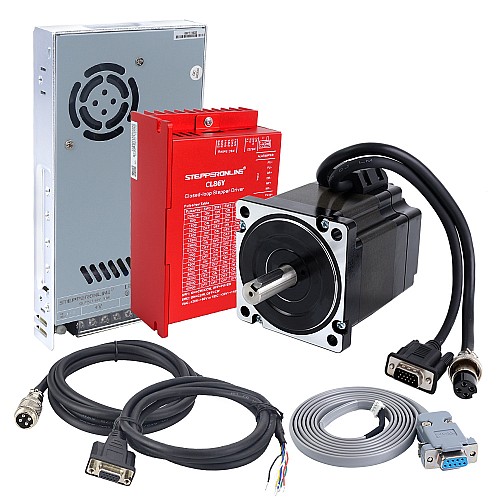

YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti V2.0 Güç Kaynağı ile

• 1 x 34HS31-6004D-E1000: Nema 34 Kapalı Döngü Adım Motoru 4,30 Nm (608,93 oz.in) Kodlayıcı 1000PPR (4000CPR) ile
• 1 x CL86Y-V20: Y Serisi Kapalı Döngü Adım Motoru Sürücüsü V2.0 0-8,5A 20-80VAC/30-110VDC Nema 34 Adım Motoru için
• 1 x LE-350-60: 350W 60V 5.8A 115/230V Anahtarlama Güç Kaynağı
• 1 x CE2-M2-18: 1,7 m (67") Motor AWG18 ve Kodlayıcı Uzatma Kablosu
• 1 x CABLE-PC-2: RS232 hata ayıklama kablosu

Motor Özellikleri

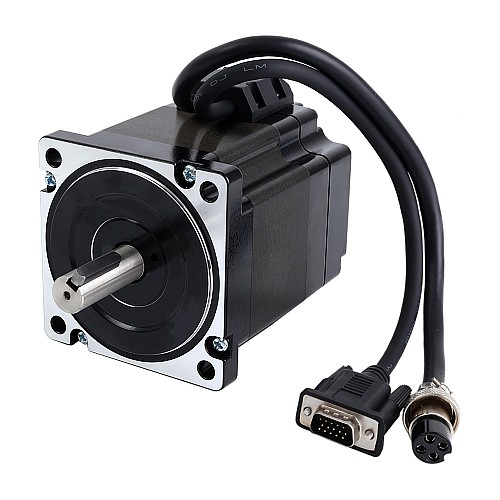

• Parça Numarası: 34HS31-6004D-E1000
• Faz sayısı: 2
• Adım Açısı: 1,8 derece
• Tutma Torku: 4,30 Nm (608,93 oz.in)
• Anma Akımı/faz: 6.0A
• Faz Direnci: 0,3 ohm± %10
• Endüktans: 2,1mH ± %20 (1KHz)
• Çerçeve Boyutu: 86 x 86mm
• Gövde Uzunluğu: 98mm
• Mil Çapı: Φ14mm
• Şaft Uzunluğu: 37mm
• Kama Yuvası Mil Uzunluğu: 25mm
• Kablo Uzunluğu: 300mm
• Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

• Çıkış Devresi Tipi: Diferansiyel tip
• Kodlayıcı Türü: Optik Artımlı
• Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
• Çıkış Sinyali Kanalları: 2 kanal
• Minimum Besleme Voltajı: 4,5 V
• Maksimum Besleme Voltajı: 5V
• Çıkış Akımı: 25mA
• Çıkış Yüksek Voltajı: 4,5 V
• Çıkış Düşük Voltajı: 4.2-4.3V
• Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

• Çıkış Tepe Akımı: 0~8,5A（0~6RMS）
• Giriş Voltajı: 20~80VAC/30~110VDC (Tipik 48/60VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 500MΩ

Güç Kaynağı Özellikleri

• Parça Numarası: LE-350-60
• Giriş Voltajı: 115/230VAC±%20
• Giriş Frekansı: 47-63Hz
• Giriş Akımı: 40A/230VAC
• Çıkış Voltajı: 60V
• Çıkış Akımı: 5.8A
• Nominal Çıkış Gücü: 350W
• Kaçak Akım: <0,5mA/230VAC
• Boyutlar: 215*115*30mm (U*G*Y)
• Dahili EMI filtresi
• Yüksek verimlilik düşük maliyet
• Dahili DC fan ile zorunlu hava soğutması
• Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı
