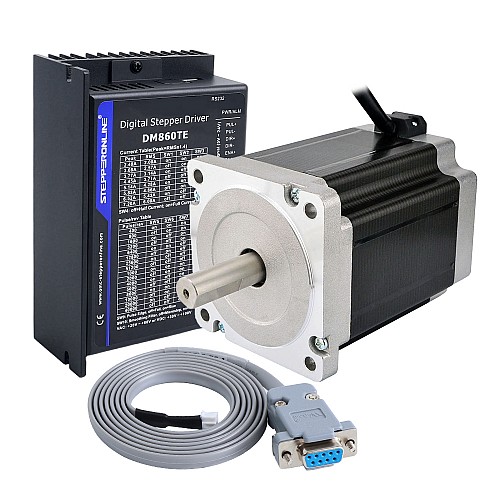

TES Serisi 1 Eksen Step Motor CNC Kiti 8,5Nm(1203,7 oz.in) Nema 34 Step Motor ve Sürücü DM860TE

• 1 x DM860TE: TE Serisi Dijital Step Sürücü 2,4-7,2A 20-80VAC/30-100VDC Nema 34 Motor için
• 1 x 34HS46-5004D: Çift Miller Nema 34 CNC Step Motor 8,5Nm(1203,7oz.in) 5A 86x86x114mm
• 1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu

Motor Özellikleri

• Üretici Parça Numarası: 34HS46-5004D
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 8,5Nm(1203,7oz.in)
• Anma Akımı/faz: 5A
• Faz Direnci: 1ohm
• Endüktans: 11mH ± %20 (1KHz)
• Çerçeve Boyutu: 86 x 86mm
• Gövde Uzunluğu: 114mm
• Mil Çapı: Φ14mm
• Şaft Uzunluğu: 37mm
• D-kesim Uzunluğu: 25mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 300mm
• Ağırlık: 3,6 kg

Bağlantı

Sürücü Özellikleri

• Çıkış Tepe Akımı: 2,4~7,2A (2,0~6,0 RMS)
• Giriş Voltajı: 20~80VAC / 30~100VDC
• Lojik Giriş Voltajı: 5~24VDC
• Lojik Giriş Akımı: 7~20mA
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5μS
• İzolasyon Direnci: 500MΩ
• Motor sargı açık devre tespiti
• 5V ila 24V ile optik olarak izole edilmiş girişler
• Sadece tek darbeyi destekler
• Otomatik rölanti akım azaltma
• 2 fazlı ve 4 fazlı motorlar için uygundur
• PUL/DIR ve CW/CCW modlarını destekler
• Aşırı voltaj, aşırı akım koruması
• Güç açıldığında "atlama" olmayan yumuşak başlatma
• Anti-Rezonans optimum tork sağlar ve orta menzil kararsızlığını giderir
• 200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş
• 8 seçilebilir tepe akımı: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Motor otomatik tanımlama ve parametre otomatik yapılandırma teknolojisi, farklı motorlarla optimum tepkiler sunar
• Çoklu Microstepping, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikrostep çıkışı üretmesine izin vererek daha pürüzsüz motor hareketi sunar
• 16 seçilebilir mikrostep çözünürlüğü: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
