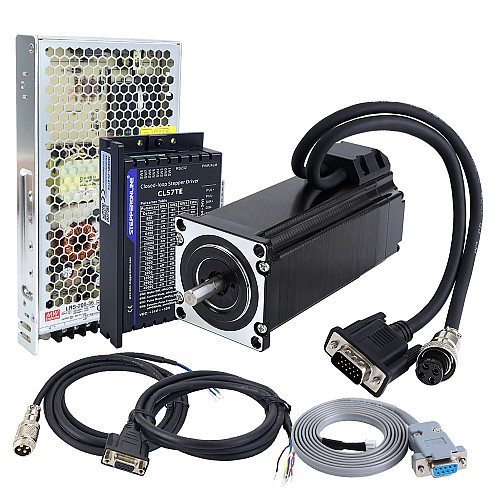

TES Serisi 1 Eksen 3,0Nm(424,83oz.in) Nema 23 Kapalı Devre Step Motor Seti & Sürücü CL57TE Güç Kaynağı ile

0 yorum - Yorum Yap

3.995,10 TL

5 + 3.858,48 TL

10 + 3.731,06 TL

50 + 3.611,46 TL

100 + 3.499,68 TL

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

1 x 23HS45-4204D-E1000: 3,0 Nm Kapalı devre adım motoru
1 x CL57TE: Nema 17, 23, 24 Step Motorlar için TE Serisi Kapalı Döngü Step Sürücü 0,5-7,0A 24-50VDC
1 x LRS-200-36: 200W 36V 5,9A Kapalı Anahtarlama Güç Kaynağı
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu
1 x CE2-M2-20: 1,7 m motor ve kodlayıcı uzatma kabloları

Çıkış Tepe Akımı: 0,5~7,0A (0~6,0 RMS)
Giriş Voltajı: +24~50VDC (Tipik 24, 36, 48VDC)
Lojik Sinyal Akımı: 7~16mA (Tipik 10mA)
Alarm Çıkışı Lojik Akımı: 100mA
Darbe Giriş Frekansı (5V @ %50 görev döngüsü): 0~500kHz
Darbe Giriş Frekansı (24V @ %50 görev döngüsü): 0~200kHz
Minimum Darbe Genişliği: 1μS @ 5V, veya 2,5μS @ 24V
İzolasyon Direnci: 100MΩ
RS232 hata ayıklama arayüzü
5V ile 24V arasında optik olarak izole edilmiş girişler
Çıkış akımının akıllı ayarlanması
Güç açıldığında "atlama" olmayan yumuşak başlatma
SW5 ile motor dönüş yönü ayarı
SW6 ile kapalı döngü veya açık döngü kontrol ayarı
SW7 ile Adım&Yön veya CW&CCW darbe tipi ayarı
SW8 ile pozisyon komut filtresi ayarı
Bir hata çıkışı ve alarm veya konum için yapılandırılabilir bir çıkış
Gelişmiş performans, özellikle düşük hız uygulamalarında (<60 RPM)
Geniş yelpazedeki NEMA 17, 23 ve 24 kapalı döngü step motorlara uyum için otomatik ayar
Adım kaybı yok; Tork rezervi yok; Aşırı salınım veya aşım yok; Kolay kurulum için ayar gerekmez
Aşırı voltaj, aşırı akım ve pozisyon takip hatası vb. için korumalar
DIP anahtarları ile 800-51.200 arasında 15 mikro adım ayarı veya yazılım ile 200-51.200 (200'er artış)
Varsayılan olarak 1000 PPR çözünürlüğe sahip bir enkoderi destekler ve 0-5000 PPR arasında herhangi bir çözünürlüğü özelleştirebilirsiniz

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

LÜTFEN DİKKAT: Kalın siyah teli ekranlama için kullanabilirsiniz, ancak gerekli değildir, bu nedenle bağlantısız bırakabilirsiniz.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	1
Giriş Voltaj Referansı (V)	24 - 50DC
Giriş Voltajı (V)	18 - 50DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Güç Kaynağı	Güç Kaynağı
Kablo Uzunluğu (mm)	2000
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Ürün Serisi	TES Serisi
