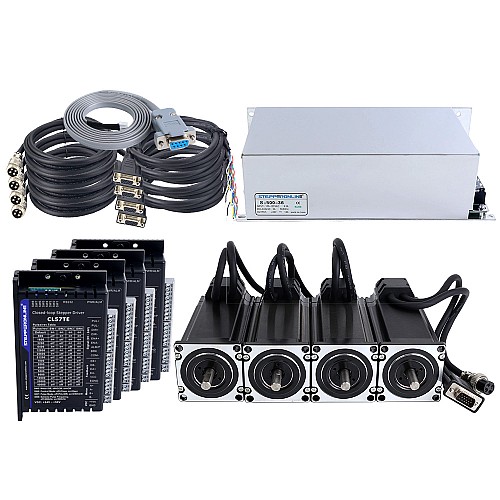

TES Serisi 4 Eksen 3,0Nm(424,83oz.in) Nema 23 Kapalı Devre Step Motor Seti & Sürücü CL57TE Güç Kaynağı ile

• 4 xCL57TE: Nema 17, 23, 24 Step Motorlar için TE Serisi Kapalı Döngü Step Sürücü 0,5-7,0A 24-50VDC
• 4 x 23HS45-4204D-E1000: Nema 23 Kapalı Döngü Adım Motoru V4.1 3,0 Nm/424,83 oz.in Kodlayıcı 1000PPR
• 1 x S-500-36: 500W 36V Anahtarlama Güç Kaynağı Adım Motoru CNC Yönlendirici Kitleri
• 1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu
• 4 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Uzunluğunda Kodlayıcı Uzatma Kablosu
• 4 x CM2M-20: Nema 23 ve 24 Kapalı Döngü Adım Motorları için GX16 Havacılık Fişli RV-4 AWG20 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu (Sadece havacılık fişli model motorlar için)

Motor Özellikleri

• Üretici Parça Numarası: 23HS45-4204D-E1000
• Faz sayısı: 2
• Adım Açısı: 1,8 derece
• Tutma Torku: 3,0 Nm (424,83 oz.in)
• Anma Akımı/faz: 4.2A
• Faz Direnci: 0,82 ohm
• Endüktans: 3,6 mH ± %20 (1 KHz)
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 135mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 21mm
• D-CUT Şaft Uzunluğu: 15mm
• Kablo Uzunluğu: 300mm
• Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

• Çıkış Devresi Tipi: Diferansiyel tip
• Kodlayıcı Türü: Optik Artımlı
• Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
• Çıkış Sinyali Kanalları: 2 kanal
• Besleme Voltajı Min: 4V
• Besleme Voltajı Maksimum: 5V
• Çıkış Akımı: 100mA
• Çıkış Yüksek Voltajı: 5V
• Çıkış Düşük Voltajı: 4,5 V
• Çıkış Frekansı Maksimum: 60kHZ

Motor ve Enkoder Bağlantısı

Motor Uzatma Kablosu Bağlantısı

Kodlayıcı Uzatma Kablosu Bağlantısı

Sürücü Özellikleri

• Çıkış Tepe Akımı: 0,5~7,0A (0~6,0 RMS)
• Giriş Voltajı: +24~50VDC (Tipik 24, 36, 48VDC)
• Lojik Sinyal Akımı: 7~16mA (Tipik 10mA)
• Alarm Çıkışı Lojik Akımı: 100mA
• Darbe Giriş Frekansı (5V @ %50 görev döngüsü): 0~500kHz
• Darbe Giriş Frekansı (24V @ %50 görev döngüsü): 0~200kHz
• Minimum Darbe Genişliği: 1μS @ 5V, veya 2,5μS @ 24V
• İzolasyon Direnci: 100MΩ
• RS232 hata ayıklama arayüzü
• 5V ile 24V arasında optik olarak izole edilmiş girişler
• Çıkış akımının akıllı ayarlanması
• Güç açıldığında "atlama" olmayan yumuşak başlatma
• SW5 ile motor dönüş yönü ayarı
• SW6 ile kapalı döngü veya açık döngü kontrol ayarı
• SW7 ile Adım&Yön veya CW&CCW darbe tipi ayarı
• SW8 ile pozisyon komut filtresi ayarı
• Bir hata çıkışı ve alarm veya konum için yapılandırılabilir bir çıkış
• Gelişmiş performans, özellikle düşük hız uygulamalarında (<60 RPM)
• Geniş yelpazedeki NEMA 17, 23 ve 24 kapalı döngü step motorlara uyum için otomatik ayar
• Adım kaybı yok; Tork rezervi yok; Aşırı salınım veya aşım yok; Kolay kurulum için ayar gerekmez
• Aşırı voltaj, aşırı akım ve pozisyon takip hatası vb. için korumalar
• DIP anahtarları ile 800-51.200 arasında 15 mikro adım ayarı veya yazılım ile 200-51.200 (200'er artış)
• Varsayılan olarak 1000 PPR çözünürlüğe sahip bir enkoderi destekler ve 0-5000 PPR arasında herhangi bir çözünürlüğü özelleştirebilirsiniz

Güç Kaynağı Özellikleri

• 36VDC 14A çıkış
• AC giriş voltaj aralığı: 180~264VAC
• 115V/230V AC şalterle seçildi
• Yüksek verimlilik düşük maliyet
• Serbest hava soğutma konveksiyonu
• Düşük çıkış dalgalanması ve sapma
• Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
• 238*124*65 mm (U*G*Y)
