TS Serisi 4 Eksenli 3,0 Nm (424,83 oz.in) Nema 23 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile

TS Serisi 4 Eksenli 3,0 Nm (424,83 oz.in) Nema 23 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile

1 yorum - Yorum Yap

12.322,09 TL

5 + 11.927,94 TL

10 + 11.558,13 TL

50 + 11.210,52 TL

100 + 10.882,99 TL

Stokta var: 10000
Modeli: 4-CLTS30A-V41
Brüt ağırlık: 13.20kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

ABD

Almanya

Birleşik Krallık

Avustralya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

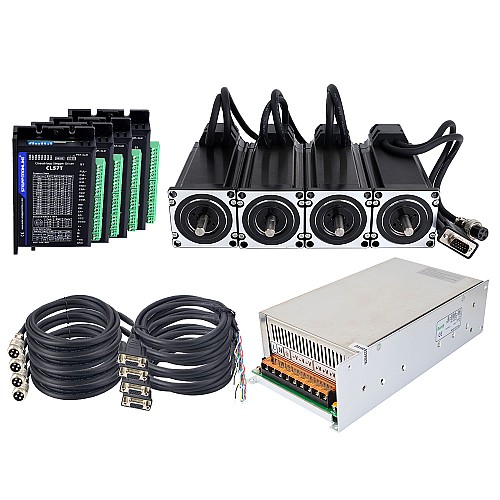

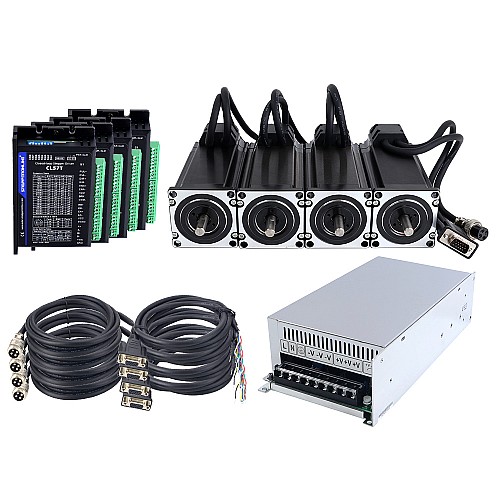

Bu CNC kiti şunları içeriyordu:

4 xCL57T-V41: Nema 17, 23, 24 Adım Motoru için Kapalı Döngü Adım Motoru Sürücüsü V4.1 0-8.0A 24-48VDC
4 x 23HS45-4204D-E1000: Nema 23 Kapalı Döngü Adım Motoru V4.1 3,0 Nm/424,83 oz.in Kodlayıcı 1000PPR
1 x S-500-36: 500W 36V Anahtarlama Güç Kaynağı Adım Motoru CNC Yönlendirici Kitleri
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu
4 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Uzunluğunda Kodlayıcı Uzatma Kablosu
4 x CM2M-20: Nema 23 ve 24 Kapalı Döngü Adım Motorları için GX16 Havacılık Fişli RV-4 AWG20 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu (Sadece havacılık fişli model motorlar için)

Motor Özellikleri

Üretici Parça Numarası: 23HS45-4204D-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 3,0 Nm (424,83 oz.in)
Anma Akımı/faz: 4.2A
Faz Direnci: 0,82 ohm
Endüktans: 3,6 mH ± %20 (1 KHz)
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 135mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 21mm
D-CUT Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

Sürücü Özellikleri

Giriş voltajı 24-48VDC, çıkış tepe akımı 0-8.0A
Kapalı devre, senkronizasyon kaybını ortadan kaldırır
RS232 hata ayıklama arayüzü
Yüksek tork marjına ihtiyaç duymaz
Daha geniş çalışma hızı aralığı
Motor ısınması azalır ve daha verimli olur
Pürüzsüz hareket ve süper düşük motor gürültüsü
Aşırı gerilim, aşırı akım ve pozisyon takip hatasına karşı korumalar

Güç Kaynağı Özellikleri

36VDC 14A çıkış
AC giriş voltaj aralığı: 180~264VAC
115V/230V AC şalterle seçildi
Yüksek verimlilik düşük maliyet
Serbest hava soğutma konveksiyonu
Düşük çıkış dalgalanması ve sapma
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
238*124*65 mm (U*G*Y)

Bu kitteki CL57T, 4.0 sürümüne kıyasla RS232 arayüzünü açan ve ücretsiz hata ayıklama kablosu sağlayan en son 4.1 sürümüdür; bu da parametreleri yapılandırmayı daha kolay hale getirir.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

LÜTFEN DİKKAT: Kalın siyah kabloyu ekranlama için kullanabilirsiniz, ancak bu gerekli değildir, bu nedenle bağlantısız bırakabilirsiniz.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	4.2
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	3
Eksen Sayısı	4
Endüktans (mH)	3.6
Faz Direnci (ohm)	0.82
Giriş Voltaj Referansı (V)	24 - 48DC
Giriş Voltajı (V)	18 - 50DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	Güç Kaynağı
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Ürün Serisi	TS Serisi

File	Size
Software_manual.pdf	269.98KB	Download
S-500-36.pdf	109.19KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
23HS45-4204D-E1000.STEP	4.09MB	Download
23HS45-4204D-E1000_Full_Datasheet.pdf	153.57KB	Download
23HS45-4204D-E1000_Torque_Curve.pdf	83.63KB	Download
