TE Serisi Dijantal Step Sürücü 2,4-7,2A 20-80VAC/30-100VDC, Nema 34 Motor için

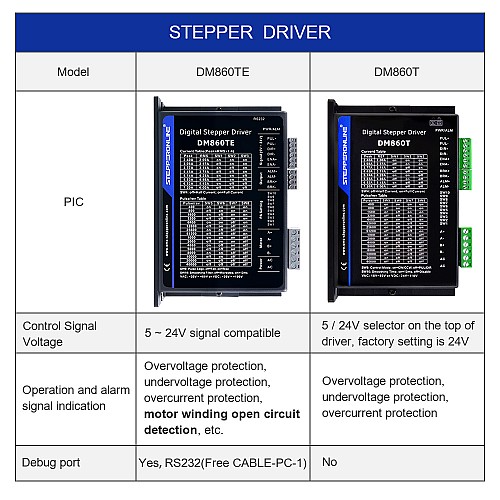

TE Serisi step sürücüler, T Serisi temel alınarak yükseltilmiş, olağanüstü maliyet etkinlik sunan versiyonlardır. T Serisi ile neredeyse aynı işlevselliği ve performansı korurken, maliyet optimizasyonu yoluyla ürün giriş eşiğini önemli ölçüde düşürdük ve böylece yüksek kaliteli step sürücüleri daha erişilebilir hale getirdik.
Bu, çıkış tepe akımı 2,4~7,2A ve giriş voltajı 20~80VAC/30~100VDC olan bir TE serisi dijital step sürücüdür. DM860T'dan daha rekabetçi fiyatla Nema 23, 24, 34 step motorlar için tasarlanmıştır.
Fonksiyonel olarak, TE'ye özel bir "Motor Sargı Açık Devre Tespiti" bulunur. Bu gerçek zamanlı izleme, açık devre riskleri konusunda uyarır, ekipman hasarını ve arıza süresini azaltır ve güvenilirliği artırır. 5V ila 24V ile optik olarak izole edilmiş girişler, daha fazla kontrol sistemi ile kolay entegrasyona olanak tanır ve kurulumu basitleştirir. TE serisi sürücülerin sadece tek darbe girişini desteklediğini unutmayın.

Önemli Özellikler

• Motor sargı açık devre tespiti
• 5V ila 24V ile optik olarak izole edilmiş girişler
• Sadece tek darbeyi destekler
• Otomatik rölanti akım azaltma
• 2 fazlı ve 4 fazlı motorlar için uygundur
• PUL/DIR ve CW/CCW modlarını destekler
• Aşırı voltaj, aşırı akım koruması
• Güç açıldığında "atlama" olmayan yumuşak başlatma
• Anti-Rezonans optimum tork sağlar ve orta menzil kararsızlığını giderir
• 200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş

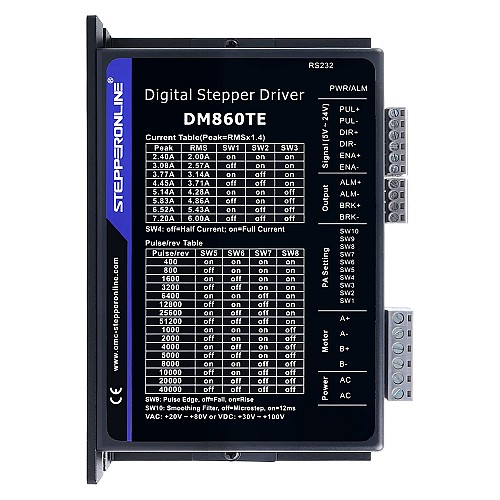

• 8 seçilebilir tepe akımı: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Motor otomatik tanımlama ve parametre otomatik yapılandırma teknolojisi, farklı motorlarla optimum tepkiler sunar
• Çoklu Microstepping, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikrostep çıkışı üretmesine izin vererek daha pürüzsüz motor hareketi sunar
• 16 seçilebilir mikrostep çözünürlüğü: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Elektriksel Özellikler

• Çıkış Tepe Akımı: 2,4~7,2A (2,0~6,0 RMS)
• Giriş Voltajı: 20~80VAC / 30~100VDC
• Lojik Giriş Voltajı: 5~24VDC
• Lojik Giriş Akımı: 7~20mA
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5μS
• İzolasyon Direnci: 500MΩ

Çalışma Ortamı ve Diğer Özellikler(Tj = 25℃/77℉)

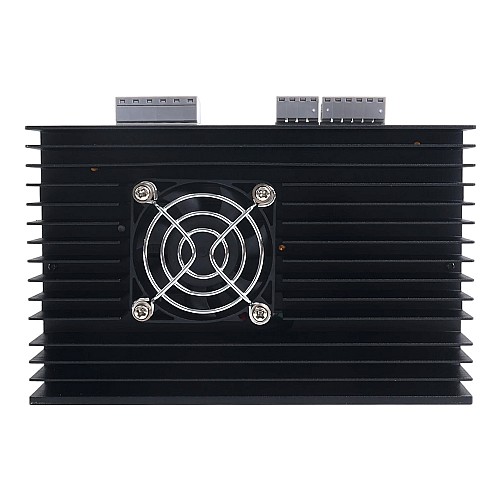

• Soğutma: Doğal Soğutma veya Zorlamalı soğutma
• Ortam: Toz, yağ buharı ve aşındırıcı gazlardan kaçının
• Nem: %40 RH - %90 RH
• Çalışma Sıcaklığı: 0℃ - 40℃
• Titreşim: 10-55Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ - 65℃

Paket listesi

• 1 x DM860TE: TE Serisi Dijantal Step Sürücü 2,4-7,2A 20-80VAC/30-100VDC, Nema 34 Motor için
• 1 x CABLE-PC-1: Sürücü için RS232 Kablosu
