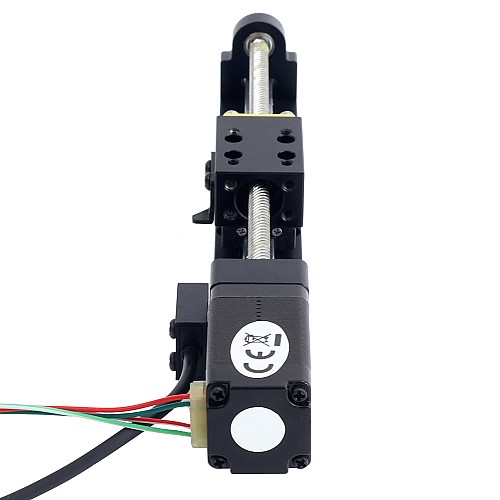

Nema 8 Adım Motoru Kılavuz Vidalı Lineer Aktüatör 0,5A Strok 90mm 0,02Nm (2,832oz.in) Kılavuz 10,16mm (0,4") Sensörlü

0 yorum - Yorum Yap

6.813,77 TL

5 + 6.501,61 TL

10 + 6.216,78 TL

50 + 5.955,86 TL

100 + 5.794,01 TL

Stokta var: 10000
Modeli: LMD8S15ND05-090
Brüt ağırlık: 0.35kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu, 10,16 mm (0,4 inç) uzunluğunda bir LMD serisi Nema 8 adım motorlu doğrusal aktüatördür. Bu tip aktüatör, son derece entegre bir doğrusal adım motoru ve bir kılavuz ray kızağından oluşur. Basit yapı ve küçük kurulum alanı avantajlarına sahiptir. Kaplin olmadığı için hassasiyeti, geleneksel kaplin yapılarına sahip doğrusal aktüatörlerden daha yüksektir. Ayrıca, aktüatör sıfır noktası konumunu algılamak için bir fotoelektrik sensörle donatılmıştır. Bu aktüatör, tıp endüstrisi, ölçüm, lazer kaynak, lazer kesim, küçük CNC takım tezgahları, gravür, freze makineleri vb. alanlarda yaygın olarak kullanılmaktadır.

Elektriksel Özellikler

Üretici Parça Numarası: LMD8S15ND05-090
Vida Tipi: Trapez Kurşun Vida
Adım Açısı: 1,8 derece
Tutma Torku: 0,02 Nm (2,832 oz.in)
Nominal Yük Kapasitesi: 60N
Anma Akımı/faz: 0,5A
Faz Direnci: 12,5 ohm ± %10
Endüktans: 4,5mH ± %20 (1KHz)

Fiziksel Özellikler

Motor Boyutu: 20 x 20 x 38,2 mm
Kurşun Vida Uzunluğu: 124mm
Kurşun Vida Çapı: 4,76 mm
Maksimum Strok Uzunluğu: 90mm(3.54")
Maksimum Hız: 152,4 mm/sn
Pozisyon Doğruluğu: ± 0,02 mm
Kurşun/Adım: 0,0508 mm (0,002")
Kurşun/Dönüş: 10,16 mm (0,4")
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 0,22 kg

Motor Bağlantısı

Pin No.	1	2	3	4
Bipolar	A+	A-	B+	B-
Teller	Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

Fotoelektrik Anahtar Dizisi

Pin No.	1	2	3	4
Bipolar	+5~24V	GND	Tek Satır	Yok
Teller	Kahverengi	Mavi	Siyah	Beyaz

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	0.5
Endüktans (mH)	4.5
Faz Direnci (ohm)	12.5
Tutma Torku (Ncm)	2
Tutma Torku (oz.in)	2.832
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 08 (20x20)
Doğrusal Motor Tipi	Kurşun Vida
Envanter Yöntemi	Özel Envanter
Kurşun Seyahati/Adım(mm)	0.0508
Kurşun Seyahati/Devir (mm)	10.16
Kurşun Vida Çapı (mm)	4.76
Kurşun Vida Uzunluğu (mm)	124
Strok Uzunluğu (mm/ft)	90/0.30
