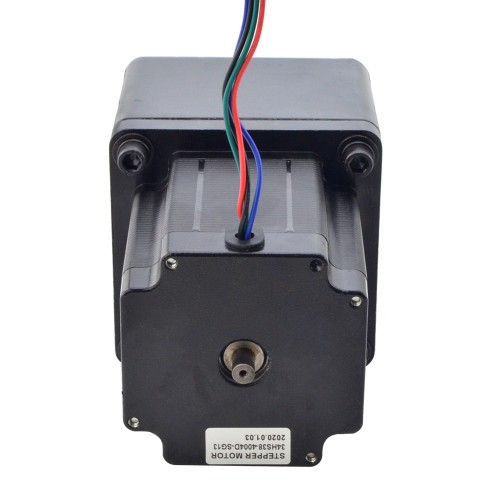

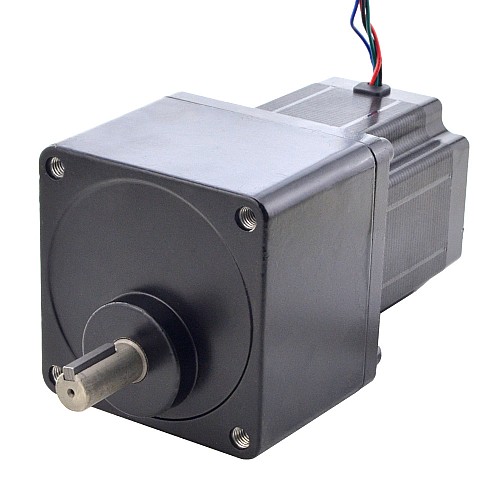

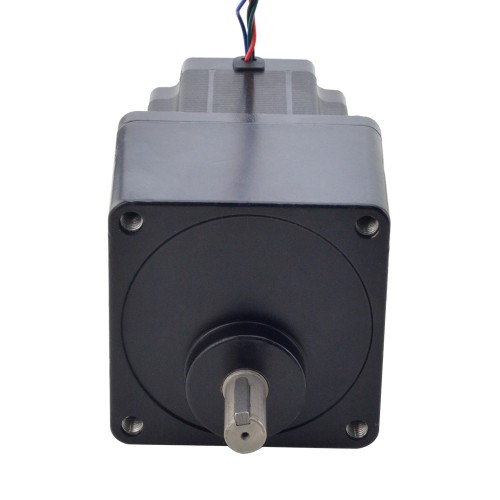

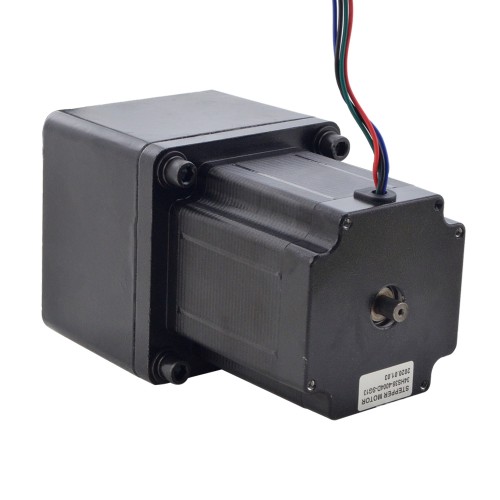

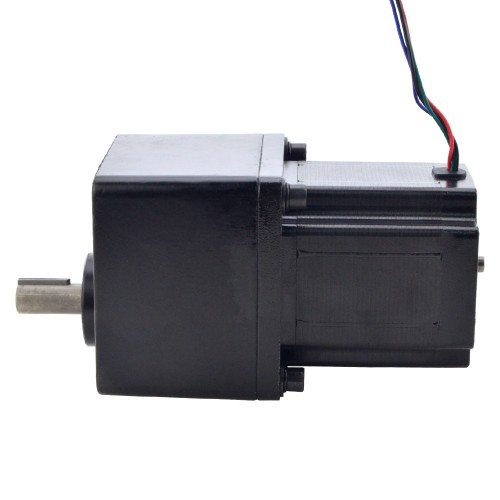

Nema 34 Bipolar Step Motor L=97mm Arka Şaft ve Dişli Oranı 13:1 Mahmuzlu Şanzıman

0 yorum - Yorum Yap

6.537,91 TL

5 + 6.253,50 TL

10 + 5.993,01 TL

50 + 5.753,02 TL

100 + 5.531,81 TL

Stokta var: 10000
Modeli: 34HS38-4004D-SG13
Brüt ağırlık: 5.70kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

97 mm gövde çapına ve 4,0 A nominal akıma sahip bu Nema 34 step motor, 13:1 dişli oranına sahip 104 mm kare mahmuzlu entegre redüktörle donatılmıştır. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 34HS38-4004D-SG13
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,14 derece
Şanzımansız Tutma Torku: 4,5 Nm (637,25 oz.in)
Nominal Tork: 40Nm
Anma Akımı/faz: 4.0A
Faz Direnci: 0.6ohm
Voltaj: 2,4 V
Endüktans: 4,5mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Mahmuz
Dişli Oranı: 13:1
Verimlilik: %70
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 40 Nm

Fiziksel Özellikler

Çerçeve Boyutu: 104 x 104mm
Motor Uzunluğu: 97mm
Şanzıman Uzunluğu: 72mm
Mil Çapı: Φ15mm
Şaft Uzunluğu: 43mm
Kama uzunluğu: 25 mm
Arka Şaft Çapı: 8mm
Arka Şaft Uzunluğu: 8mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 5,6 kg

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	4
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	4.5
Faz Direnci (ohm)	0.6
Şanzımansız Tutma Torku (Nm)	4.5
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	5600
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	13
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	169
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	15
Şaft Uzunluğu (mm)	43
Şanzıman Tipi	Mahmuzlu Şanzıman
Tek Şaft/Çift Şaft	Çift Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
