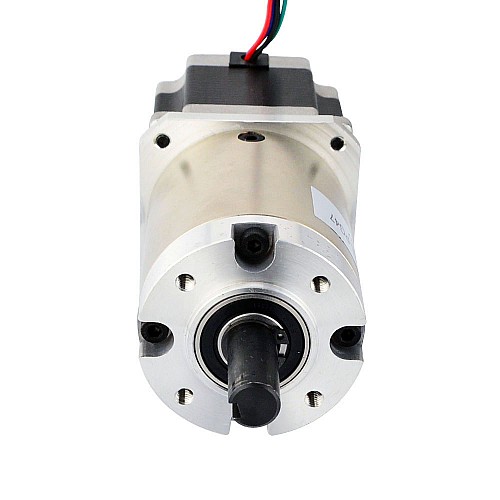

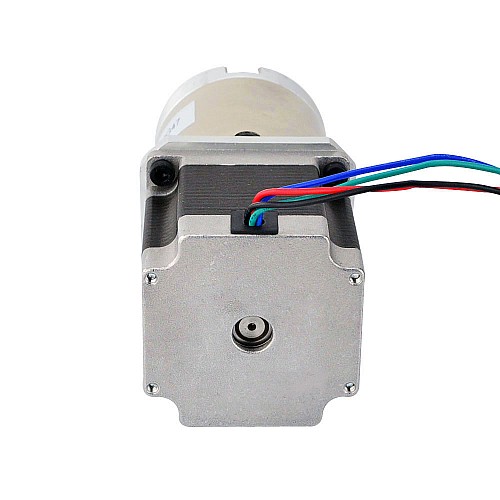

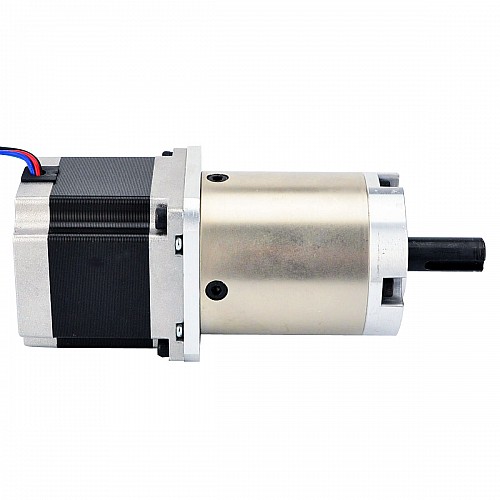

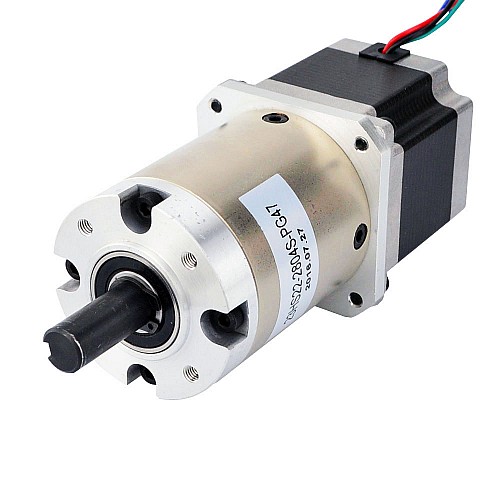

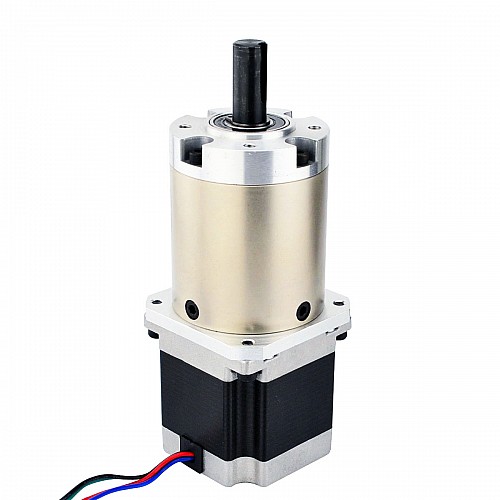

Nema 23 Step Motor Bipolar L=56mm Dişli Oranı 47:1 Planet Dişli Kutusu

Sıcak öğeler

Nema 23 Step Motor Bipolar L=56mm Dişli Oranı 47:1 Planet Dişli Kutusu

5 yorum - Yorum Yap

2.339,72 TL

5 + 2.229,55 TL

10 + 2.129,62 TL

50 + 2.037,81 TL

100 + 1.953,69 TL

Stokta var: 10000
Modeli: 23HS22-2804S-PG47
Brüt ağırlık: 1.85kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

ABD

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

56 mm gövde çapına ve 2,8 A nominal akıma sahip bu Nema 23 step motor, 46.656:1 dişli oranına sahip planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS22-2804S-PG47
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,039 derece
Şanzımansız Tutma Torku: 1,25 Nm (177,01 oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 0.9ohm
Endüktans: 2,5mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 46.656:1
Verimlilik: %73
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 30 Nm (4248,36 oz.in)
Anlık İzin Verilen Tork: 50Nm(7080.6oz.in)
Mil Maksimum Eksenel Yükü: 100N
Mil Maksimum Radyal Yükü: 200N

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Motor Uzunluğu: 56mm
Şanzıman Uzunluğu: 72mm
Mil Çapı: Φ12mm
Şaft Uzunluğu: 30mm
Kama uzunluğu: 20mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 1,7 kg

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	2.8
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	2.5
Faz Direnci (ohm)	0.9
Şanzımansız Tutma Torku (Nm)	1.25
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	1700
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	46.656
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	128
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	12
Şaft Uzunluğu (mm)	30
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece

File	Size
23HS22-2804S-PG47_Full_Datasheet.pdf	139.32KB	Download
23HS22-2804S-PG47.STEP	3.35MB	Download
23HS22-2804S-PG47_Torque_Curve.pdf	182.34KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
