NEMA 23 Entegre Kolay Servo Motor 130W 3000rpm 0,45Nm (63,73oz.in) 20-50VDC Servo Motor - Kısa Şaft
3.825,81 TL
5 + 3.695,13 TL
10 + 3.573,00 TL
50 + 3.458,56 TL
100 + 3.351,37 TL
- Stokta var: 10000
- Modeli: iSV57T-130S
- Brüt ağırlık: 1.44kg
- Sertifikalı: ISO, CE

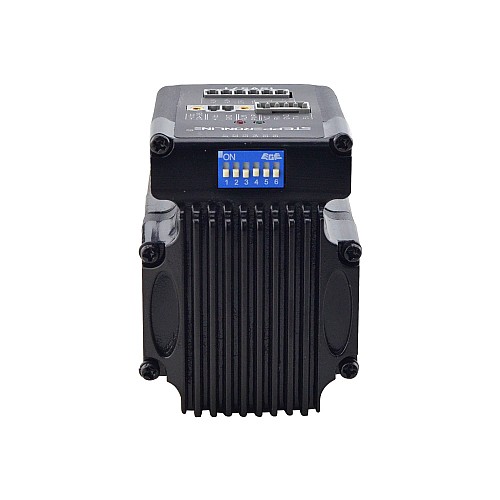

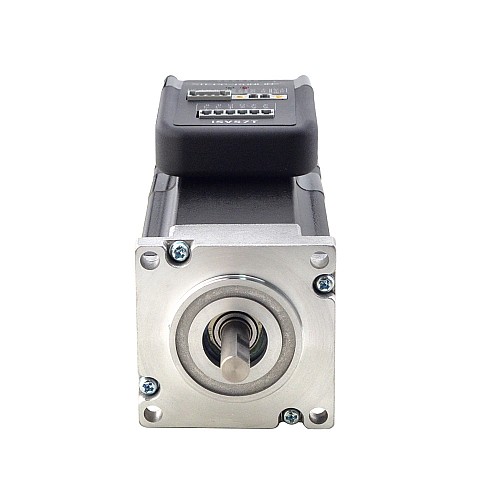

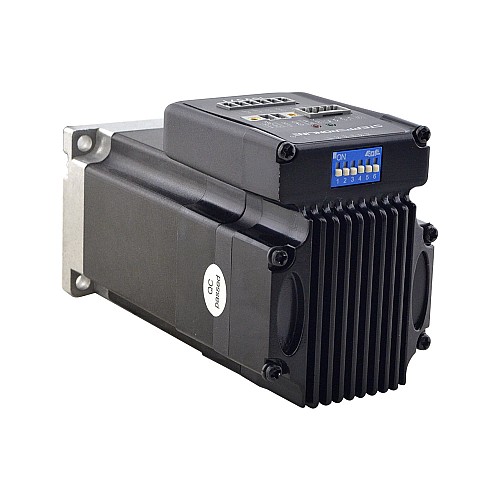

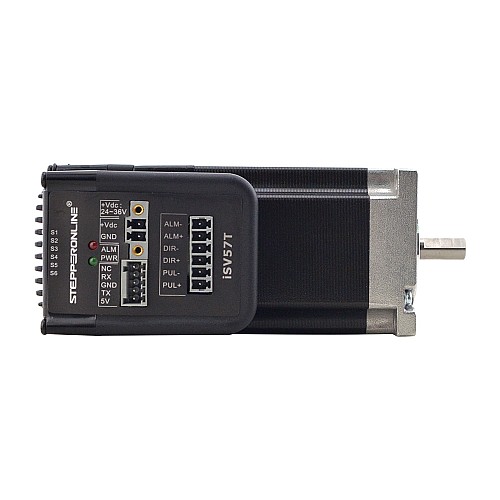

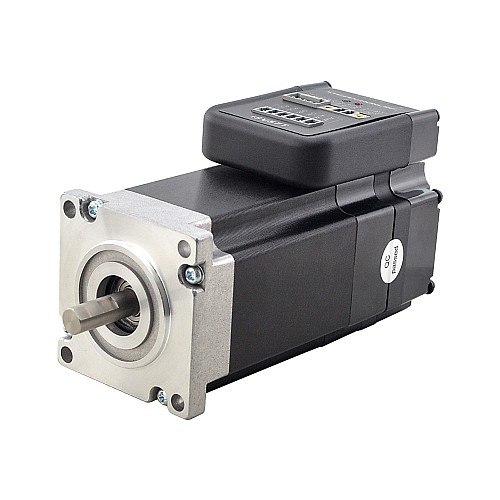

iSV57T-130S entegre servo motor, 16 bit kodlayıcı ve servo sürücü ile entegre edilmiş 57 mm gövde boyutlu fırçasız bir motordur. Oldukça kompakt boyutu ve tüm bileşenleri entegre edilmiş yapısıyla iSV57T-130S, montaj alanından tasarruf sağlayabilir, kodlayıcı bağlantı ve motor kablolama süresini ortadan kaldırabilir, paraziti azaltabilir ve kablo ve işçilik maliyetlerini düşürebilir/azaltabilir. Entegre kompakt boyutu, montaj alanından ve kurulum süresinden tasarruf sağlar ve elektriksel paraziti azaltır.
iSV57T-130, bu motora benzer, ancak daha uzun bir çıkış şaftına sahiptir. Bu iki motor arasındaki farklar şunlardır:
| Model | Şaft Uzunluğu | D-kesim Şaft Uzunluğu |
 |  | 15 mm |
 |  | 27 mm |
Temel Özellikler
- Giriş voltajı 20-50VDC, çıkış tepe akımı 0-6A
- Pozisyon kontrolü için adım ve yön komut girişi
- Adım motoruyla uyumlu montaj boyutu
- Pürüzsüz motor hareketi ve mükemmel tepki süresi
- Darbe, Yön'ün izole kontrol girişleri
- Tam sistem kontrolleri için harici hareket kontrolörlerine konum içi ve arıza çıkışları
- Aşırı voltaj, aşırı akım ve pozisyon hatası koruması
Elektriksel Özellikler
- Üretici Parça Numarası: iSV57T-130S
- Anma Gücü (W): 130W
- Giriş Voltajı: +20~50VDC (Tipik 36VDC)
- Nominal Tork (Nm/oz.in): 0,45/63,73 (Nm/oz.in)
- Tepe Tork (Nm/oz.in): 1,1/155,80 (Nm/oz.in)
- Anma Hızı (rpm): 3000rpm
- Maksimum Hız (rpm): 4000rpm
- Çıkış Tepe Akımı: 0~6A
- Kodlayıcı: Artımlı Kodlayıcı
- Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
- Darbe Giriş Frekansı: 0~300kHz
- Darbe Voltajı: 5V (24V ise seri olarak 2K ohm direnç bağlayın)
- İzolasyon Direnci: 100MΩ
Fiziksel Özellikler
- Çerçeve Boyutu: 57 x 57mm
- Gövde Uzunluğu: 128mm
- Mil Çapı: 8mm
- D-kesim Şaft Uzunluğu: 15mm
- Şaft Uzunluğu: 21mm
- Ağırlık: 1,25 kg
Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)
- Soğutma: Doğal Soğutma veya Zorunlu Soğutma
- Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
- Ortam Sıcaklığı: 0℃ - 40℃
- Nem: %40RH - %90RH
- Çalışma Sıcaklığı (Isı Emici): 70℃ Maks.
- Titreşim: 10-50Hz / 0,15mm
- Depolama Sıcaklığı: -20℃ - 65℃
Paket listesi
- 1 adet iSV57T-130S

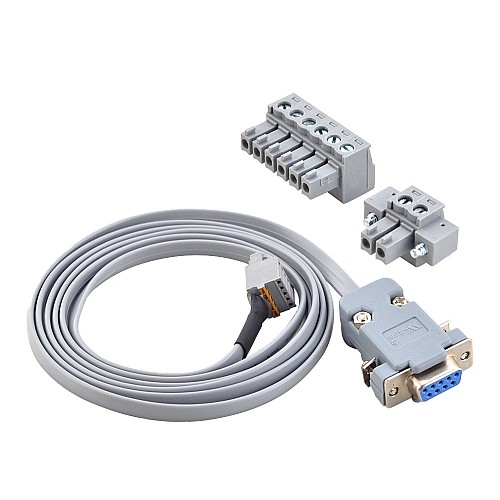

- 1 x CABLE-PC-i(PJ): RS232 Kablosu
Eğer PC'ye bağlanmak için USB arayüzüne ihtiyacınız varsa lütfen ek C006 kablosu satın alın.
21mm şaft uzunluğu EG Serisi Planet Redüktörlere doğrudan uyum sağlayabilir.
Voltaj değeri servo motorun nominal torkunu etkilemez, ancak motorun nominal hızını etkiler. Voltaj ne kadar düşükse, motorun ulaşabileceği nominal hız da o kadar düşük olur.
STEPPERONLINE'da satılan tüm servo motorlar arasındaki farklar hakkında daha fazla bilgi edinmek için lütfen bu makaleye bakın.
