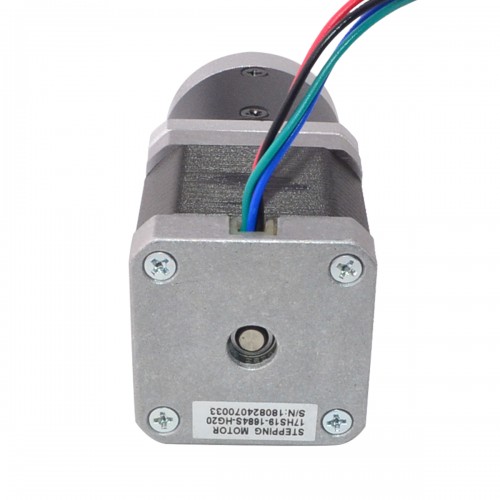

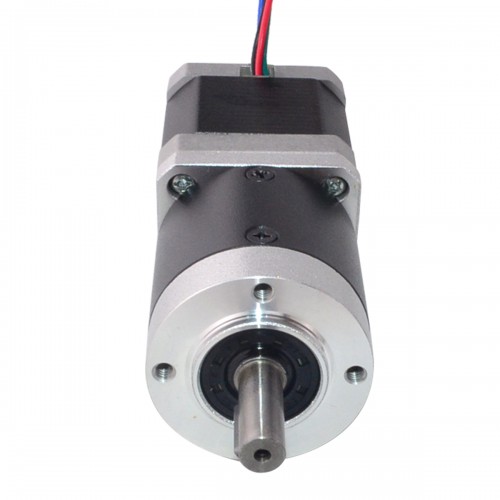

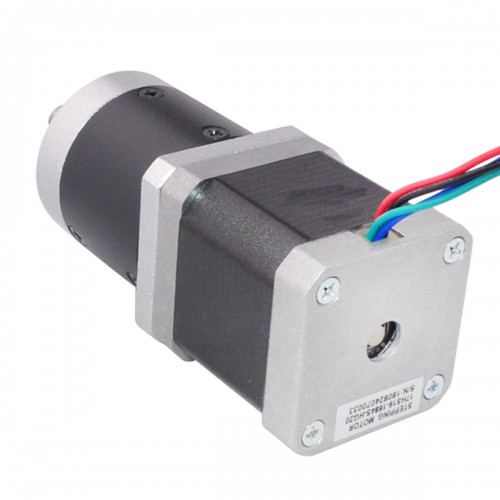

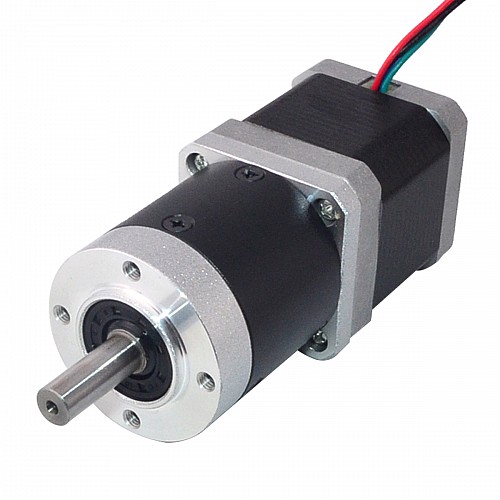

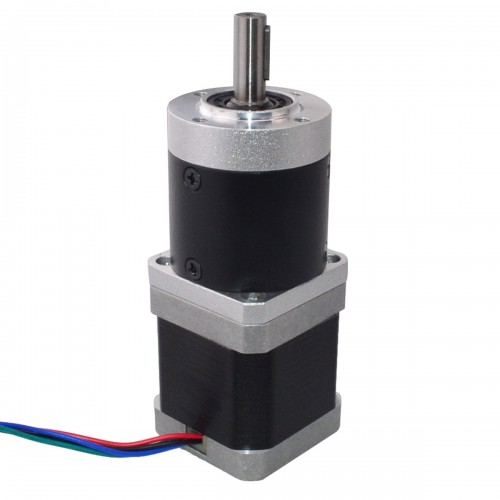

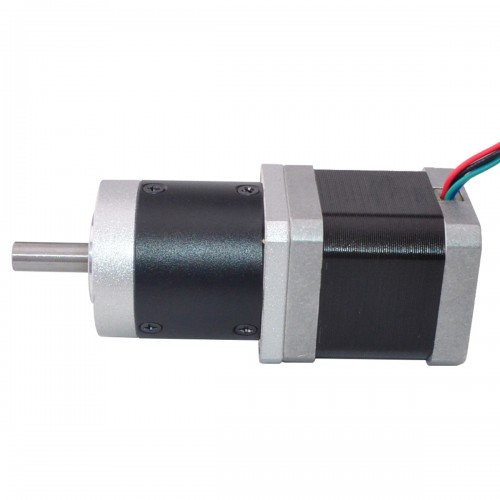

Nema 17 Step Motor L=48mm Dişli Oranı 20:1 Yüksek Hassasiyetli Planet Dişli Kutusu

0 yorum - Yorum Yap

2.666,41 TL

5 + 2.534,88 TL

10 + 2.415,31 TL

50 + 2.306,84 TL

100 + 2.207,77 TL

Stokta var: Ön sipariş
Modeli: 17HS19-1684S-HG20
Brüt ağırlık: 0.73kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 20

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

48 mm gövde ve 1,68 A anma akımına sahip bu Nema 17 step motor, 20:1 dişli oranına sahip 48,3 mm planet dişli kutusuyla entegre edilmiştir. Özel alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Parça Numarası: 17HS19-1684S-HG20
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 44Ncm(62.32oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1,65 ohm
Endüktans: 2,8mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet Dişli
Dişli Malzemesi: Alaşımlı Çelik
Dişli Oranı: 20: 1
Verimlilik: %85
Yük olmayan durumdaki geri boşluk:<=50'
Maksimum İzin Verilen Tork: 10N.m(1416.4oz.in)
İzin Verilen Moment Torku: 15N.m(2124oz.in)
Maksimum Radyal Yük: 100N
Ortam Sıcaklığı: -10-50℃
Gürültü:<=50dB
Ömür: 6000 saat

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 48mm
Şanzıman Uzunluğu: 48.3mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 23,5 mm
Anahtar Uzunluğu: 14mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 350g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Uygun braket ST-M12'dir .

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1.68
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	2.8
Faz Direnci (ohm)	1.65
Şanzımansız Tutma Torku (Nm)	0.44
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Ağırlık(g)	350
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	Kama yolu
Dişli Malzemesi	Alaşımlı Çelik
Dişli Oranı	20
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	96.3
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	320
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	23.5
Şanzıman Tipi	Hassas Planetary
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=50'
