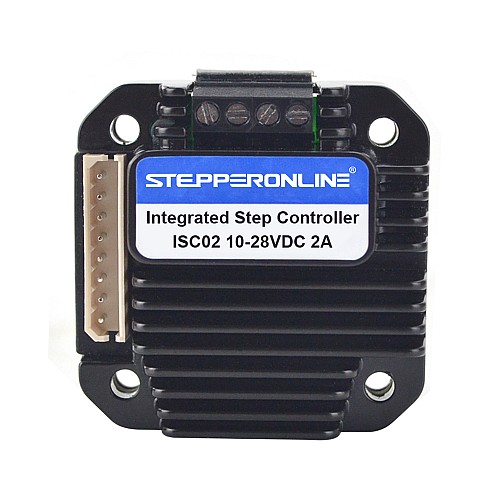

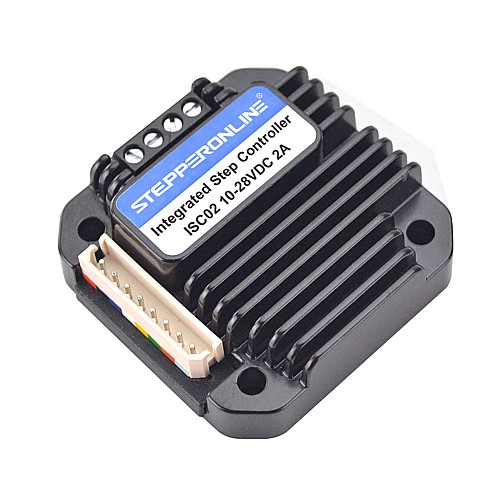

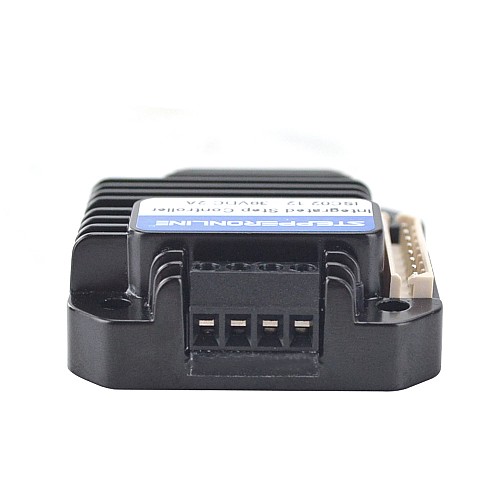

NEMA 17 Step Motor için Entegre Step Motor Kontrol Cihazı 0-2A 10-28VDC

ISC02, mikroişlemci gömülü, voltaj kontrollü, minyatür bir adım motoru kontrol cihazıdır. Adım motorlarına entegre olarak tasarlanmıştır ve kontrolü kolaydır. ISC02 ile motor hızı analog bir voltajla kontrol edilebilir. Basit, kararlı ve düşük maliyetlidir. ISC02, 10 - 28 VDC giriş voltajı üzerinden 0 - 2 A ayarlanabilir faz akımı sağlayabilir.
ISC02'nin mikroişlemcisi, akım hızını istenen hıza yükseltebilir. 0,3 saniyede 1250 devir/dakikaya kadar hıza ulaşmak mümkündür. Bu özellik, istenen hızın ani olarak artırılmasını mümkün kılar. ISC02 ile motor hızı, harici bir potansiyometre veya harici bir voltaj olmak üzere iki farklı şekilde analog voltaj kullanılarak kontrol edilebilir. ISC02 sürücüsü, motoru kullanıcı kontrol cihazı olmadan çalıştırabilir. Aynı zamanda, yüksek hızlı akım kompanzasyon fonksiyonu sayesinde ISC02, yüksek hızlı motor dönüşünde oluşan karşı elektromotor kuvvetinin neden olduğu etkileri telafi edebilir.
ISC02, uyarlanabilir flanşlar sayesinde NEMA 17 serisi step motorlara sorunsuz bir şekilde monte edilebilir. Muhafaza, sağlam ve dayanıklı bir koruma sağlayan ve ısı dağılımını iyileştiren döküm alüminyumdan yapılmıştır.

Temel Özellikler

• Minyatür boyutu 42,3 x 42,3 x 16,5 mm
• Motorlara kusursuz bir şekilde uyum sağlayacak ve tek başına çalışacak şekilde entegre olarak tasarlanmıştır
• Tamamen alüminyumdan hassas döküm gövde, sağlam ve dayanıklı, iyi ısı dağılımı
• Geniş aralıklı giriş voltajı
• 0 - 2A ayarlanabilir çıkış akımı
• mikro adım çözünürlükleri 3200
• PWM sabit akım kontrolüne sahip çift tam H köprüsü
• Kendi kendine darbe üretme, güç açıldığında otomatik çalışma
• Harici potansiyometre ile hız kontrolü 0,75 - 1250 RPM
• 0 - 5V voltaj girişi ile hız kontrolü 0,75 - 1250RPM
• 0,3 saniye hızlanma süresi
• Anahtar kontrolü çalıştırma/durdurma, yön, etkinleştirme/kapatma
• Otomatik akım azaltma / güç tasarrufu

Elektriksel Özellikler

• Çıkış Tepe Akımı: 0 - 2A
• Giriş Voltajı: 10 - 28VDC
• Hız Aralığı: 40HZ - 67KHz, 0,75 - 1256RPM (1,8 derece motorlar için)
• İzolasyon Direnci: 100MΩ'dan fazla
• Dielektrik dayanımı: 1DK için 500VAC.

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma
• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Nem: %80'den az RH
• Çalışma Sıcaklığı: -40℃ - 85℃
• Titreşim: 3G Max
• Depolama Sıcaklığı: -50℃ - 150℃
• Boyut: 42,3 x 42,3 x 16,5 mm
• Ağırlık: 54,8 g (1,933 oz)
