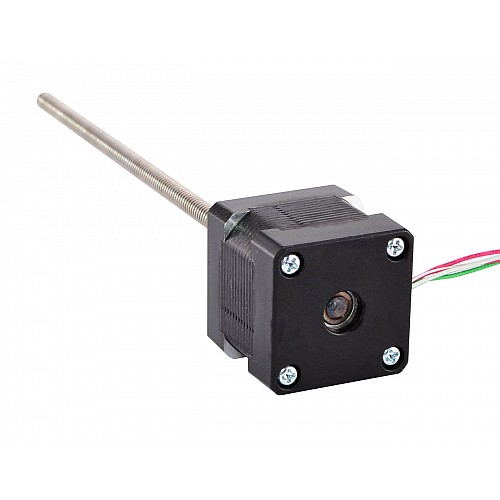

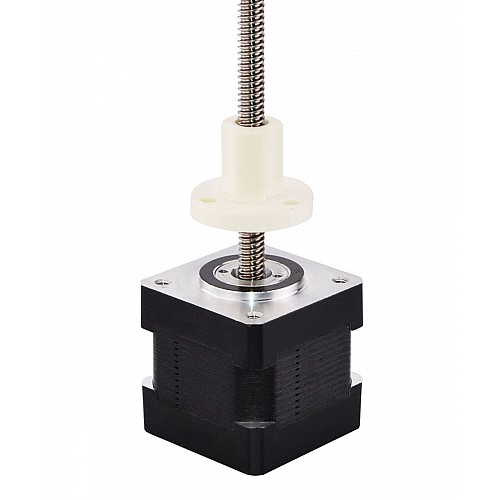

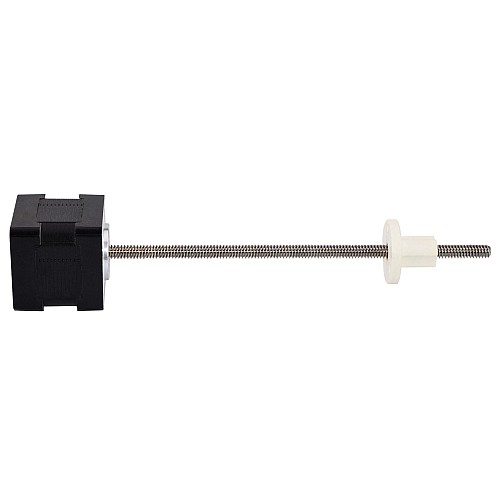

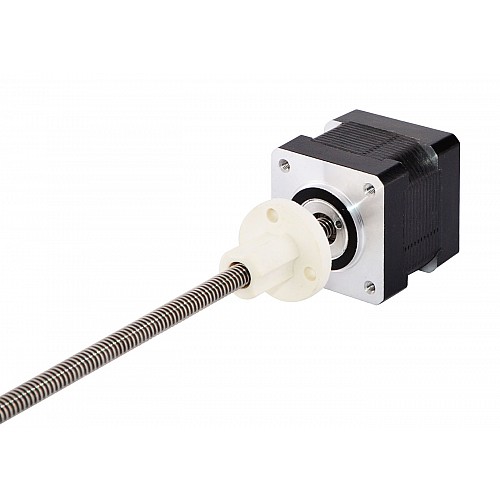

CN Satışta - Nema 14 Harici 35mm Yığın 0.57A Kablo 1.27mm (0.05") Uzunluk 150mm

-36 %

CN Satışta - Nema 14 Harici 35mm Yığın 0.57A Kablo 1.27mm (0.05") Uzunluk 150mm

0 yorum - Yorum Yap

3.152,80 TL

2.017,74 TL

Stokta var: 10000
Modeli: CN-14E13S0574FF3-150RS
Brüt ağırlık: 0.34kg
Sertifikalı: ISO, CE, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

«Kullanılmış ürün» ne anlama geliyor?

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin.
Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

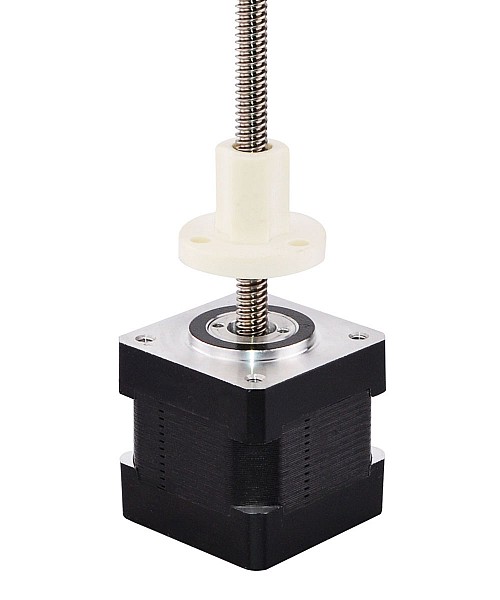

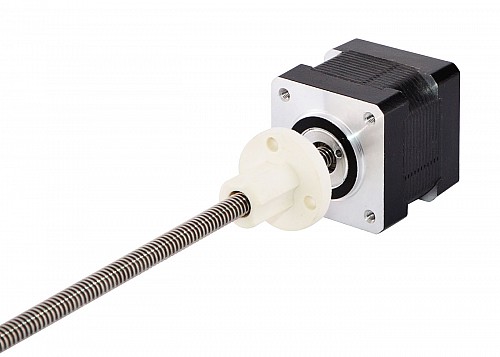

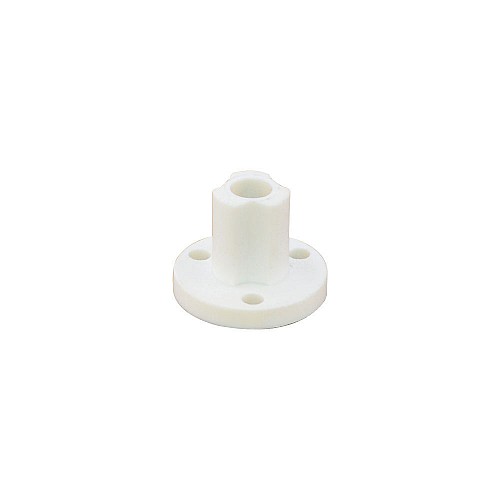

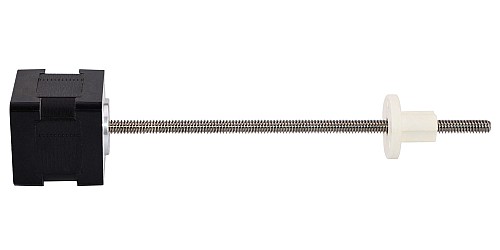

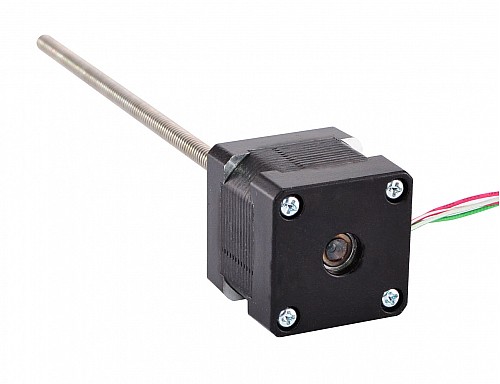

Motor kısmı 35 mm gövde 1,8 derece 0,57A Nema 14 adım motorudur ve 6,35 mm (0,25") çapında 150 mm (5,9055") uzunluğunda bir vida ve bir POM vida somunu ile entegre edilmiştir, doğrusal hareket devir başına 1,27 mm'dir (0,05"). Bu model, Haydon Kerk 35000 serisi 14 boyutlu harici adım motoru doğrusal aktüatörüyle neredeyse tamamen aynıdır.

Elektriksel Özellikler

Üretici Parça Numarası: 14E13S0574FF3-150RS(14E13S0574FF-150RS)
Motor Tipi: Harici Doğrusal Adım Motoru
Adım Açısı: 1,8°
Minimum İtme: 168N(300pps)
Anma Akımı/faz: 0,57A
Faz Direnci: 8.8ohm
Voltaj: 5V
Endüktans: 13mH±20%(1KHz)

Fiziksel Özellikler

Çerçeve Boyutu: 35 x 35mm
Gövde Uzunluğu: 35mm
Kurşun Vida Uzunluğu: 150 mm (5,9055")
Kurşun Vida Çapı: Φ6,35 mm (0,25")
Kurşun/Adım: 0,00635 mm (0,00635")
Kurşun Seyahati/Devir: 1,27 mm (0,05")
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm
Ağırlık : 162g

Bağlantı

A+	A-	B+	B-
Kırmızı	Kırmızı/Beyaz	Yeşil/Beyaz	Yeşil

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Ürün Tipi
Ürün Türü	Doğrusal Adım Motoru
Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	0.57
Bipolar/Tek kutuplu	Bipolar
Endüktans (mH)	13
Faz Direnci (ohm)	8.8
Minimum İtme (N) @300pps	168
Tork/İtki Eğrisi var mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Doğrusal Motor Tipi	Harici(Acme)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	35
Kodlayıcı ile	HAYIR
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.00635
Kurşun Seyahati/Devir (mm)	1.27
Kurşun Uzunluğu (mm)	300
Kurşun Vida Çapı (mm)	6.35
Kurşun Vida Uzunluğu (mm)	150

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
