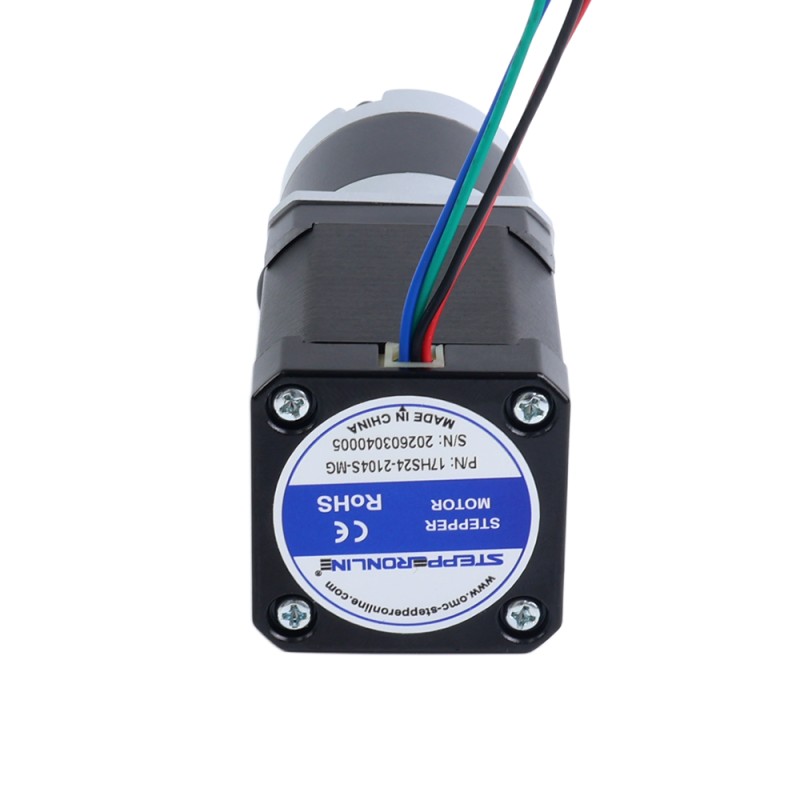

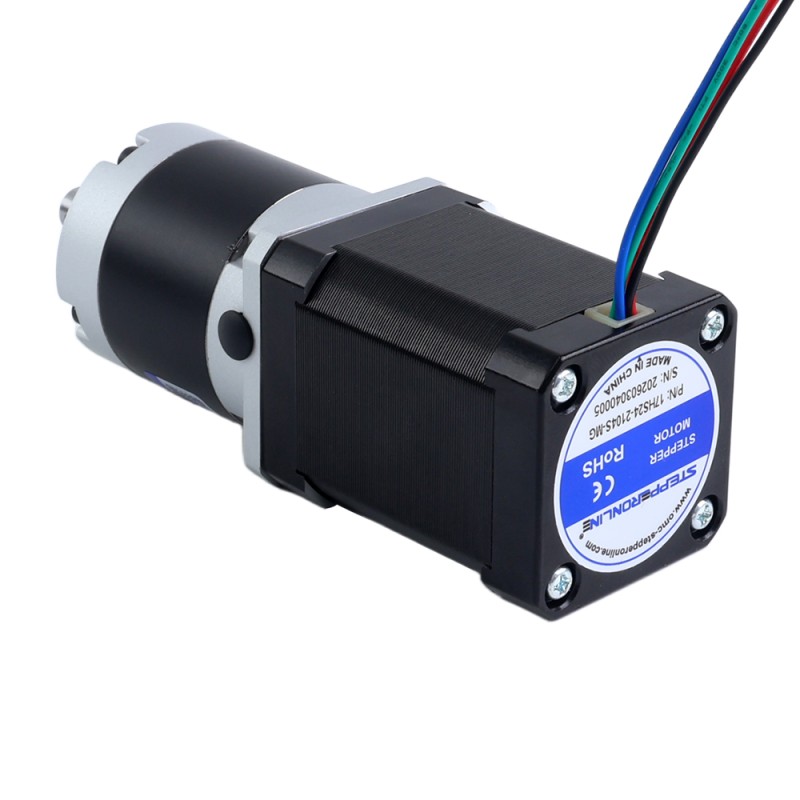

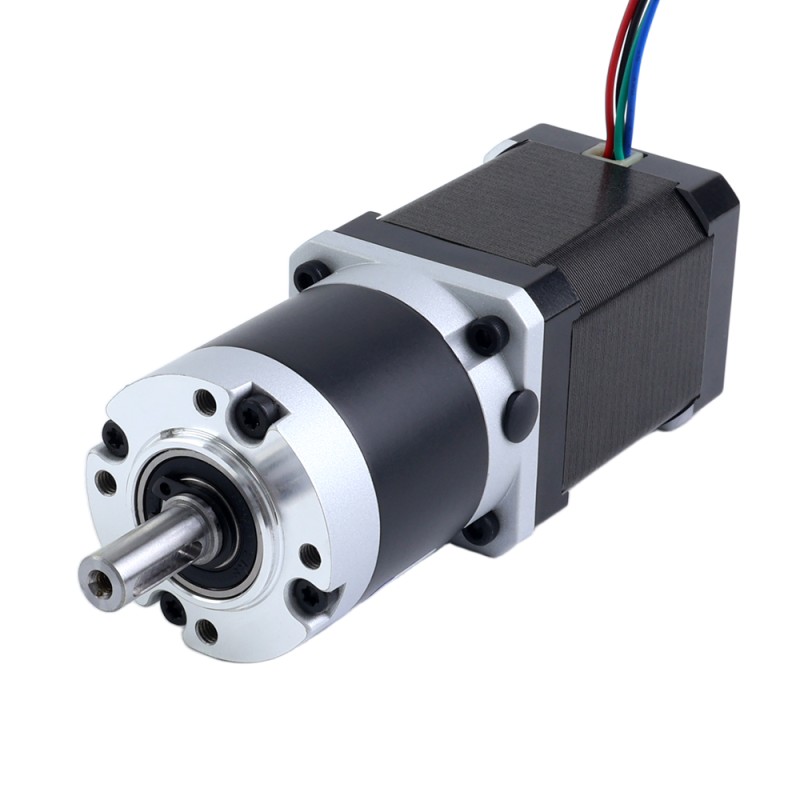

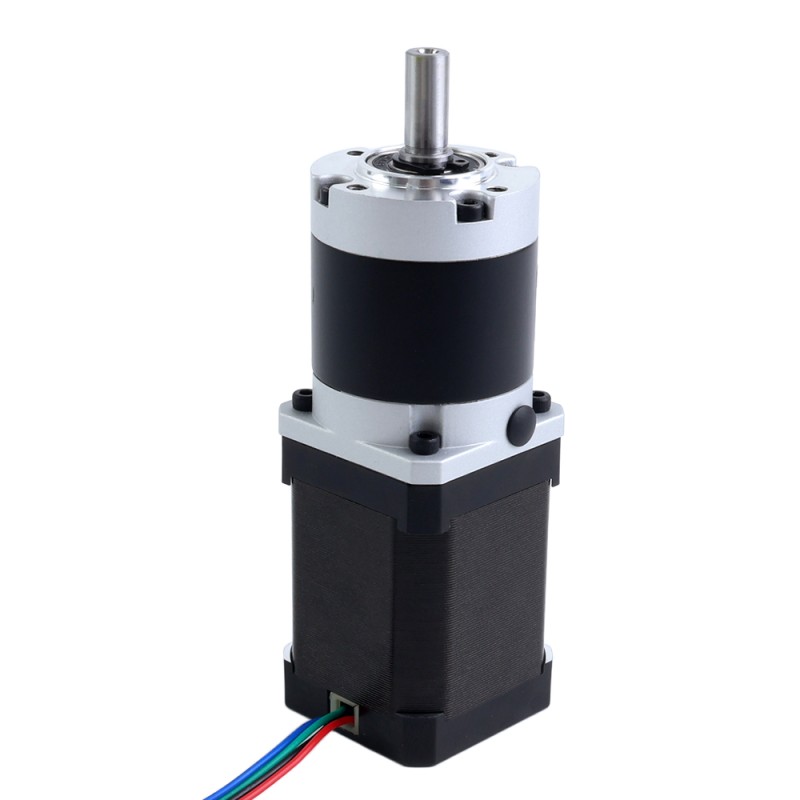

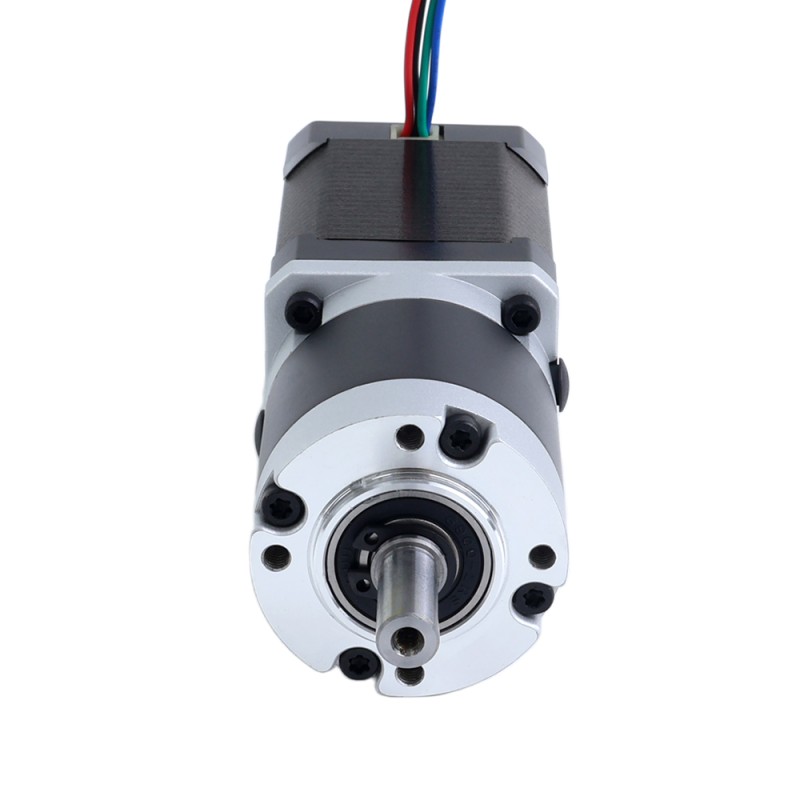

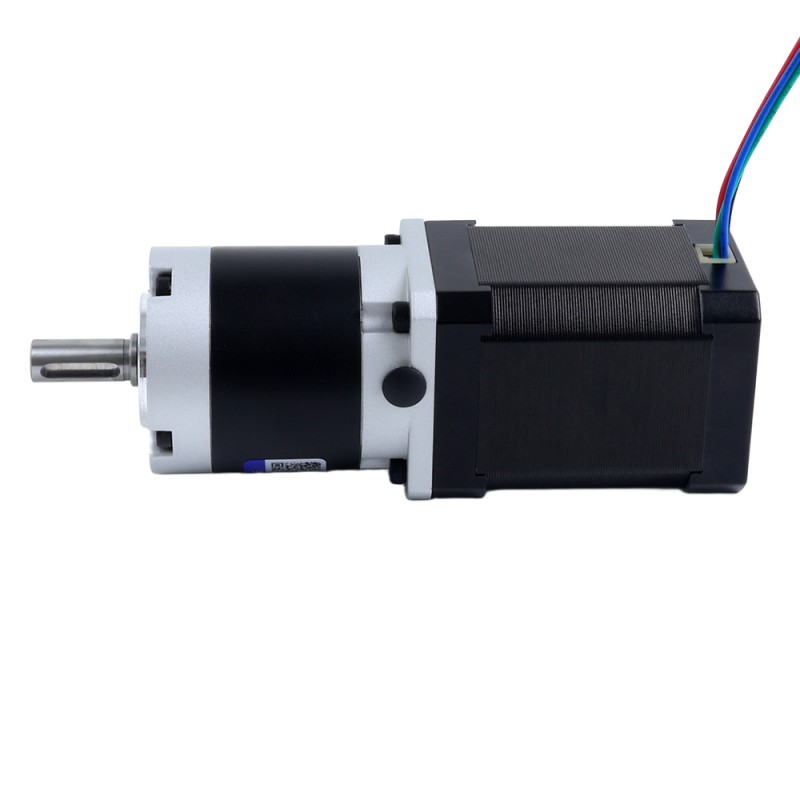

Name: Nema 17 Step Motor Bipolar L=60mm Dişli Oranı 100:1 MG Serisi Planet Dişli Kutusu
Brand: STEPPERONLINE
SKU: 17HS24-2104S-MG100
Price: 1443.94 TRY
Availability: InStock

Nema 17 Step Motor Bipolar L=60mm Dişli Oranı 100:1 MG Serisi Planet Dişli Kutusu - 17HS24-2104S-MG100 | StepperOnline

17HS24-2104S-MG100

Çıkış Mili TipiKama yolu

Şaft Uzunluğu (mm)21.5

Tek Şaft/Çift ŞaftTek Şaft

Bipolar/Tek KutupluBipolar

Soru

İndirilenler

17HS24-2104S-MG100_Full_Datasheet.pdfPDF · 282.82KB

Aynı seri

Model	Çıkış Mili Tipi	Şaft Uzunluğu (mm)	Tek Şaft/Çift Şaft	Bipolar/Tek Kutuplu	Fiyat	Stok
17HS08-1004S-HG100-SALE	Kama yolu	23.5	Tek Şaft	Bipolar	1.302,72 TL	Stokta Var
17HS15-0404S-HG20	D	25	Tek Şaft	Bipolar	2.840,50 TL	Stokta Var
17HS15-1684D-HG10-AR3	Kama yolu	23.5	Çift Şaft	Bipolar	2.615,56 TL	Siparişle
17HS15-1684S-HG10	Kama yolu	23.5	Tek Şaft	Bipolar	2.288,50 TL	Stokta Var
17HS15-1684S-HG15	Kama yolu	23.5	Tek Şaft	Bipolar	2.288,50 TL	Stokta Var
17HS15-1684S-HG20	Kama yolu	23.5	Tek Şaft	Bipolar	2.840,50 TL	Stokta Var
17HS15-1684S-HG3	Kama yolu	23.5	Tek Şaft	Bipolar	2.288,50 TL	Stokta Var
17HS15-1684S-HG30	Kama yolu	23.5	Tek Şaft	Bipolar	2.840,50 TL	Stokta Var
17HS15-1684S-HG5	Kama yolu	23.5	Tek Şaft	Bipolar	2.288,50 TL	Stokta Var
17HS15-1684S-HG50 Üretimden kaldırıldı	Kama yolu	23.5	Tek Şaft	Bipolar		—
17HS24-2104S-MG10	Kama yolu	21.5	Tek Şaft	Bipolar	1.133,90 TL	Stokta Var
17HS24-2104S-MG100	Kama yolu	21.5	Tek Şaft	Bipolar	1.443,94 TL	Stokta Var
17HS24-2104S-MG5	Kama yolu	21.5	Tek Şaft	Bipolar	1.133,90 TL	Stokta Var
17HS24-2104S-MG50	Kama yolu	21.5	Tek Şaft	Bipolar	1.384,14 TL	Stokta Var

Nema 17 Step Motor Bipolar L=60mm Dişli Oranı 100:1 MG Serisi Planet Dişli Kutusu

Bu Nema 17 adım motoru, 0,76 Nm (107,62 oz.in) tutma torku sağlar ve 100:1 dişli oranına sahip yükse... Devamını oku

0 yorum • Yorum Yap

itibaren

1.443,94 TL

5 + 1.384,14 TL

10 + 1.329,40 TL

50 + 1.278,80 TL

100 + 1.231,88 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

Bu Nema 17 adım motoru, 0,76 Nm (107,62 oz.in) tutma torku sağlar ve 100:1 dişli oranına sahip yüksek hassasiyetli MG serisi dişli kutumuzla donatılmıştır. EG serisi çelik dişlilerin aksine, MG serisi dayanıklı toz metalurjisi dişliler kullanır ve uygulamalarınız için hassasiyet ve uygun maliyet arasında optimum denge sunar.
Entegre şaft kaplin tasarımı, motor veya dişli kutusunun kolayca değiştirilmesine olanak tanıyarak projelerinizde esneklik sağlar.

Elektriksel Özellikler

Parça Numarası: 17HS24-2104S-MG100
Motor Tipi: Bipolar Step Motor
Şanzımansız Tutma Torku: 0,76 Nm (107,62 oz.in)
Anma Akımı/faz: 2.10A
Faz Direnci: 1,60 ohm±10%
Endüktans: 3.00mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet Dişli
Dişli Malzemesi: Toz Metalurjisi
Dişli Oranı: 100:1
Verimlilik: %80
Yük olmayan durumdaki geri boşluk: <=45arcmin
Maksimum İzin Verilen Tork: 5.00 Nm (708.06 oz.in)
İzin Verilen Moment Torku: 10.00Nm(1416.12oz.in)

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 60mm
Şanzıman Uzunluğu: 51mm
Çıkış Mili Tipi: Kama Yuvası
Çıkış Mili Çapı: Φ8mm
Çıkış Şaft Uzunluğu: 21,5 mm

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	2.1
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	3.0
Faz Direnci (ohm)	1.6
Şanzımansız Tutma Torku (Nm)	0.76
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	100
Gövde Uzunluğu (mm)	111
IP Derecelendirmesi	40
Kablo Uzunluğu (mm)	500
Kurşun Sayısı	4
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21.5
Şanzıman Tipi	Hassas Planetary
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=45 arcmin
