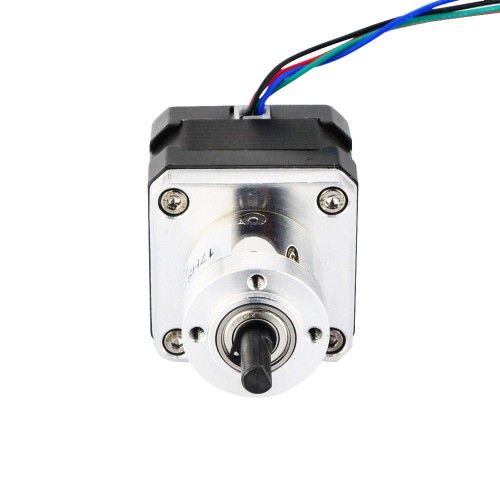

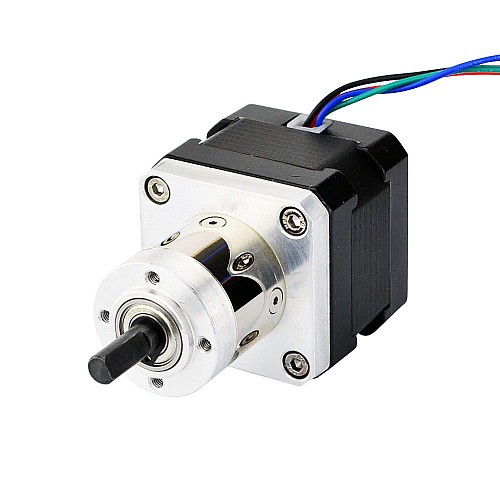

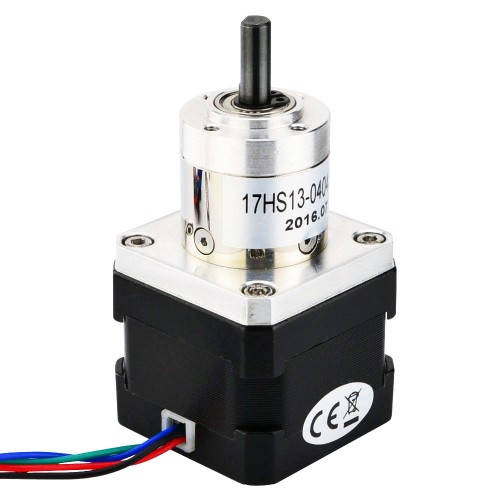

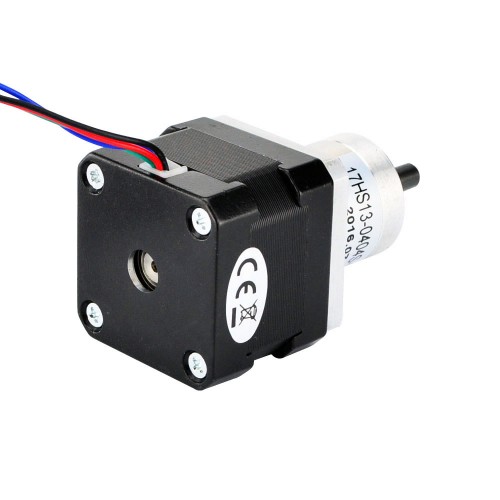

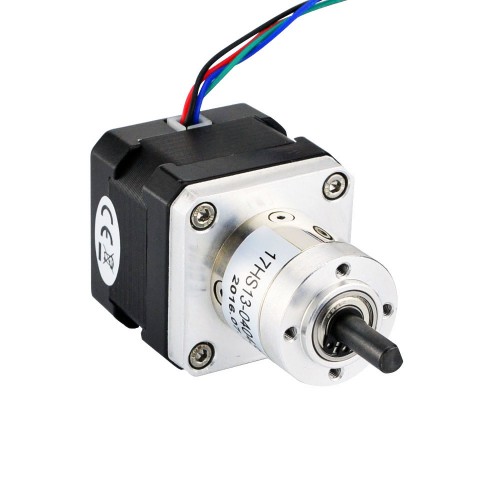

Nema 17 Step Motor Bipolar L=34mm 5:1 Dişli Oranlı Küçük Planet Dişli Kutusu

1 yorum - Yorum Yap

1.343,88 TL

5 + 1.280,68 TL

10 + 1.223,03 TL

50 + 1.170,50 TL

100 + 1.122,25 TL

Stokta var: Ön sipariş
Modeli: 17HS13-0404S-CG5
Brüt ağırlık: 0.41kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 50

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

34 mm gövde ve 0,4 A nominal akıma sahip bu özel Nema 17 step motor, 5,18:1 dişli oranına sahip 28 mm çaplı bir planet dişli kutusuyla entegre edilmiştir. Özel alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS13-0404S-CG5
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,35 derece
Şanzımansız Tutma Torku: 22Ncm(31.2oz.in)
Anma Akımı/faz: 0,4A
Faz Direnci: 30ohm
Endüktans: 27mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 5.18:1
Verimlilik: %90
Yük olmayan durumdaki geri boşluk: <=1 derece
Maksimum İzin Verilen Tork: 2Nm (283oz.in)
Anlık İzin Verilen Tork: 4Nm(566oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 34mm
Şanzıman Uzunluğu: 29.3mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-kesim Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 358g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	0.4
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	27
Faz Direnci (ohm)	30
Şanzımansız Tutma Torku (Nm)	0.22
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	400
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Dişli Oranı	5.18
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	63.3
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=1 derece
