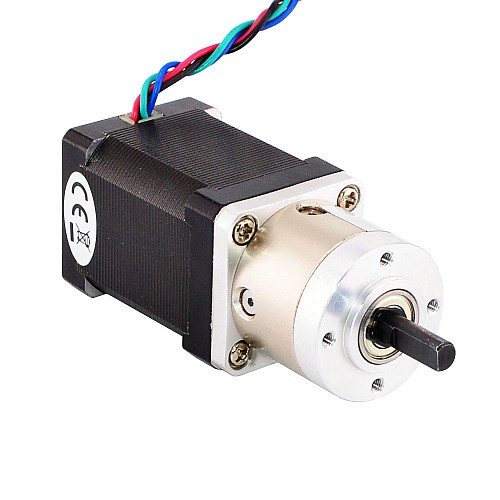

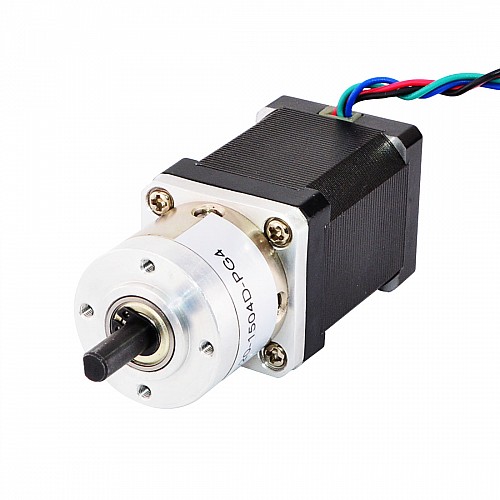

Nema 14 Step Motor L=52mm Arka Şaft ve Dişli Oranı 4:1 Planet Dişli Kutusu

1 yorum - Yorum Yap

1.707,71 TL

5 + 1.618,89 TL

10 + 1.539,03 TL

50 + 1.466,44 TL

100 + 1.400,67 TL

Stokta var: 10000
Modeli: 14HS20-1504D-PG4
Brüt ağırlık: 0.45kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

52 mm gövde ve 1,5 A nominal akıma sahip bu Nema 14 step motor, 3,71:1 dişli oranına sahip planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 14HS20-1504D-PG4
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,49 derece
Şanzımansız Tutma Torku: 40Ncm(56.6oz.in)
Anma Akımı/faz: 1,5A
Faz Direnci: 2.8ohm
Endüktans: 3,8mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 3.71:1
Verimlilik: %90
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 3 Nm (424,83 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.06oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Fiziksel Özellikler

Çerçeve Boyutu: 35 x 35mm
Motor Uzunluğu: 52mm
Şanzıman Uzunluğu: 29.2mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-kesim Uzunluğu: 12mm

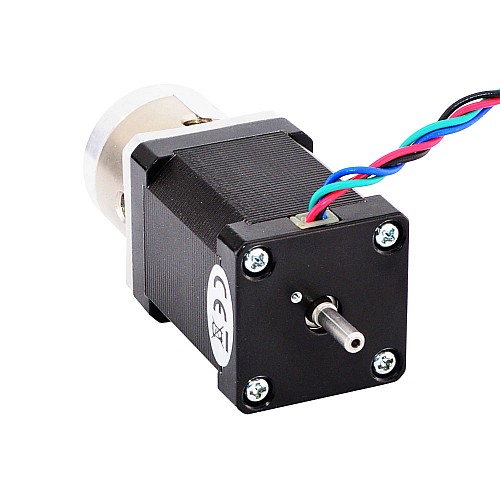

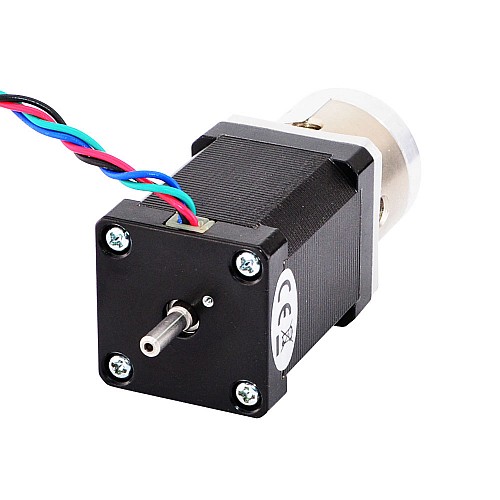

Arka Şaft Çapı: Φ4mm
Arka Şaft Uzunluğu: 13mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 400mm
Ağırlık: 400g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1.5
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	3.8
Faz Direnci (ohm)	2.8
Şanzımansız Tutma Torku (Nm)	0.4
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Ağırlık(g)	400
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Çıkış Mili Tipi	D
Dişli Oranı	3.71
Envanter Yöntemi	Paylaşılan Envanter
Gövde Uzunluğu (mm)	81.2
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	400
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel

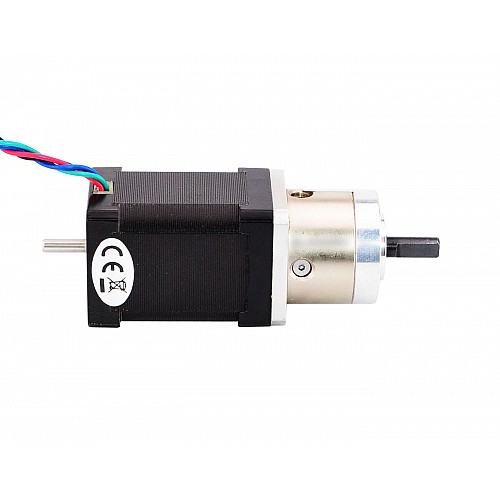

Tek Şaft/Çift Şaft	Çift Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
