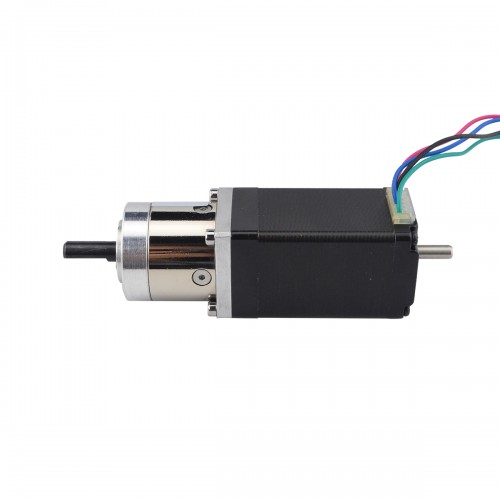

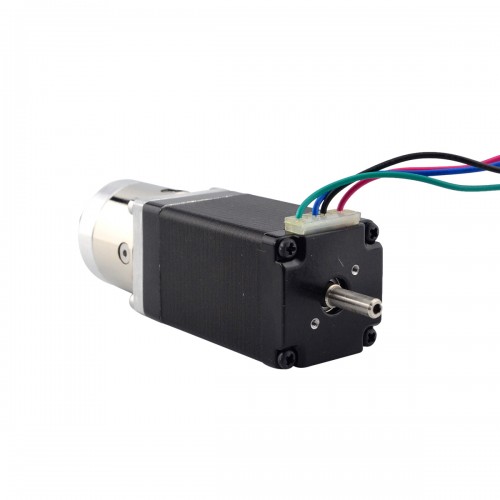

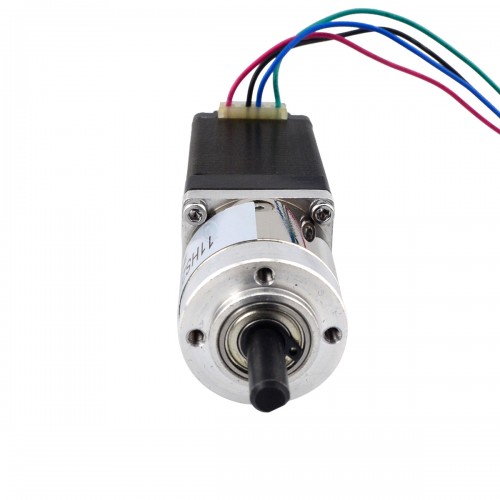

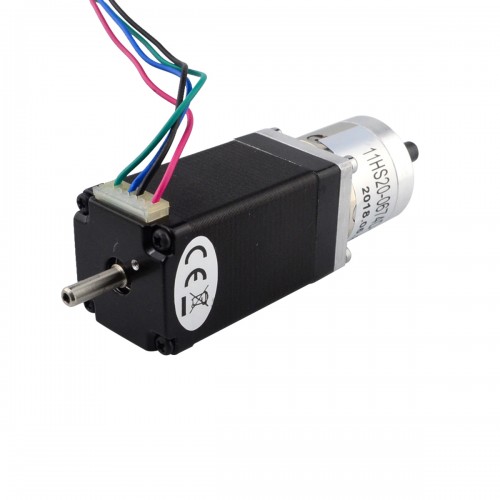

Nema 11 Step Motor L=51mm Arka Şaft, Vida Deliği ve Dişli Oranı 5:1 Şanzıman

0 yorum - Yorum Yap

1.516,40 TL

5 + 1.441,24 TL

10 + 1.373,77 TL

50 + 1.311,85 TL

100 + 1.255,48 TL

Stokta var: Ön sipariş
Modeli: 11HS20-0674D-PG5
Brüt ağırlık: 0.23kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 20

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

51 mm gövde çapına ve 0,67 A nominal akıma sahip bu Nema 11 step motor, 5,18:1 dişli oranına sahip bir planet dişli kutusuyla entegre edilmiştir. 5 mm çapında bir arka şaft mevcuttur. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 11HS20-0674D-PG5
Motor Tipi: Bipolar Step Motor
Tutma Torku: 12Ncm(17.04oz.in)
Anma Akımı/faz: 0,67A
Faz Direnci: 12ohm
Endüktans: 6,5mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 5.18:1
Verimlilik: %90
Yük olmayan durumdaki geri boşluk:<=3 derece
Maksimum İzin Verilen Tork: 3Nm (425oz.in)
Anlık İzin Verilen Tork: 5Nm(708oz.in)
Mil Maksimum Eksenel Yükü: 5N
Mil Maksimum Radyal Yükü: 25N

Fiziksel Özellikler

Çerçeve Boyutu: 28 x 28mm
Motor Uzunluğu: 51mm
Şanzıman Uzunluğu: 27mm
Ön Şaft Çapı: Φ6mm
Ön Şaft Uzunluğu: 18mm
Ön D-kesim Uzunluğu: 12mm
Arka Şaft Çapı: Φ4mm
Arka Şaft Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 184g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	0.67
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	6.5
Faz Direnci (ohm)	12
Şanzımansız Tutma Torku (Nm)	0.12
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Ağırlık(g)	400
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	5.18
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	78
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Çift Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=1 derece
