Nema 14 Harici 35mm Yığın 0,57A Kablo 4,877mm (0,192") Uzunluk 150mm

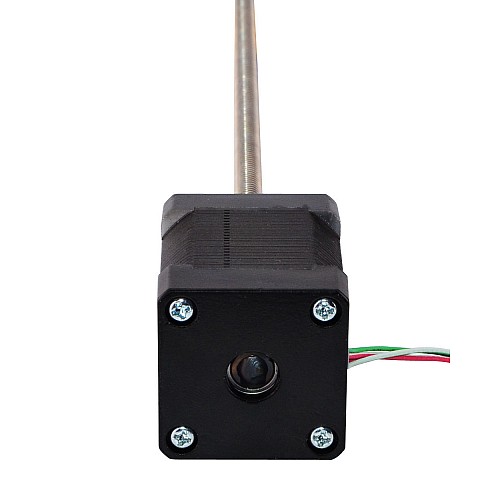

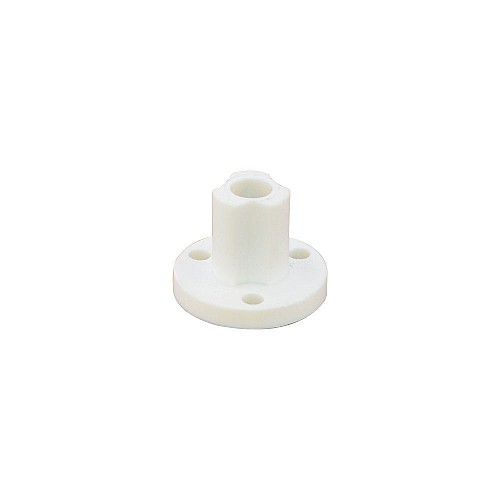

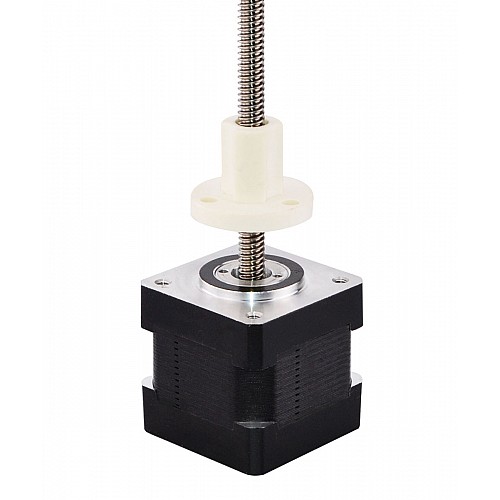

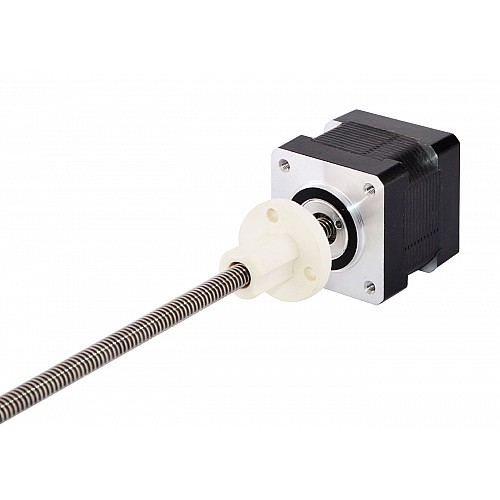

Bu model, Haydon Kerk 35000 serisi 14 numara harici adım motoru doğrusal aktüatörüyle neredeyse birebir aynıdır. Motor kısmı 35 mm gövde, 1,8 derece 0,57A Nema 14 adım motorudur ve 5,54 mm (0,2181") çapında, 150 mm (5,9055") uzunluğunda bir vida ve bir POM vida somunu ile entegre edilmiştir. Doğrusal hareket, devir başına 4,877 mm'dir (0,192").

Elektriksel Özellikler

• Üretici Parça Numarası: 14E13S0574QE3-150RS(14E13S0574QE-150RS)
• Motor Tipi: Harici Doğrusal Adım Motoru
• Adım Açısı: 1,8°
• Minimum İtme: 70N(300pps)
• Anma Akımı/faz: 0,57A
• Faz Direnci: 8.8ohm
• Voltaj: 5V
• Endüktans: 13mH±20%(1KHz)

Fiziksel Özellikler

• Çerçeve Boyutu: 35 x 35mm
• Gövde Uzunluğu: 35mm

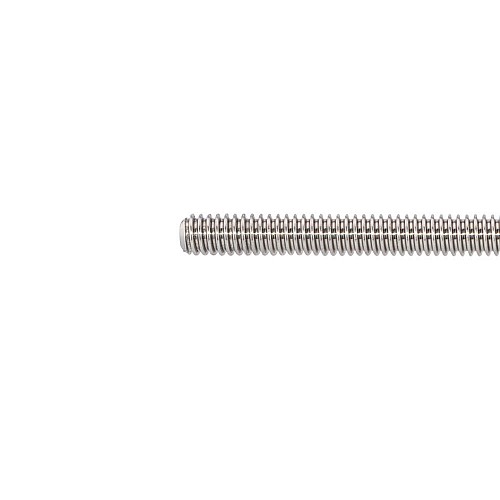

• Kurşun Vida Uzunluğu: 150 mm (5,9055")
• Kurşun Vida Çapı: Φ5,54 mm (0,2181")
• Kurşun/Adım: 0,024384 mm (0,00096")
• Kurşun Seyahati/Devir: 4,877 mm (0,192")
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 300mm
• Ağırlık : 162g

Bağlantı
