Nema 11 Step Motor L=31mm Arka Şaft ve Vida Deliği Dişli Oranı 27:1 Şanzıman

Üretimi durduruldu

Nema 11 Step Motor L=31mm Arka Şaft ve Vida Deliği Dişli Oranı 27:1 Şanzıman

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 11HS12-0674D2-PG27
Brüt ağırlık: 0.28kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

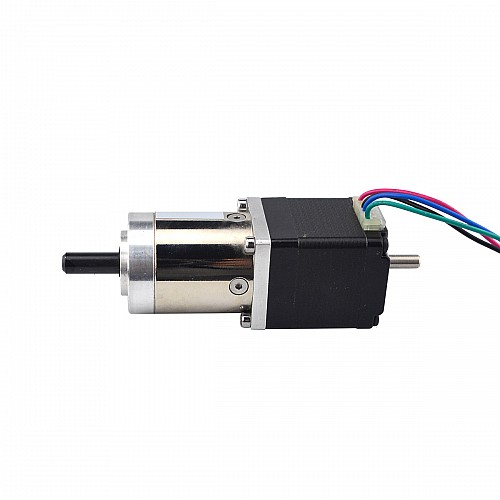

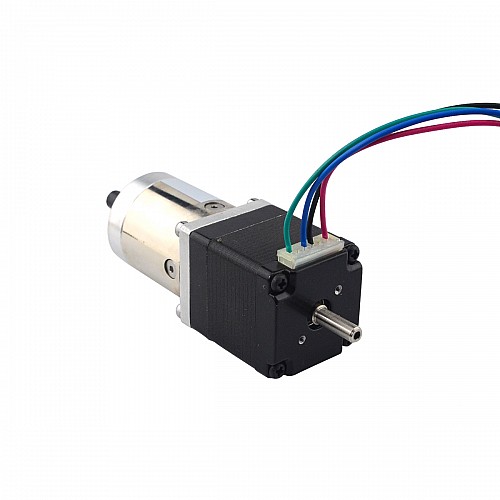

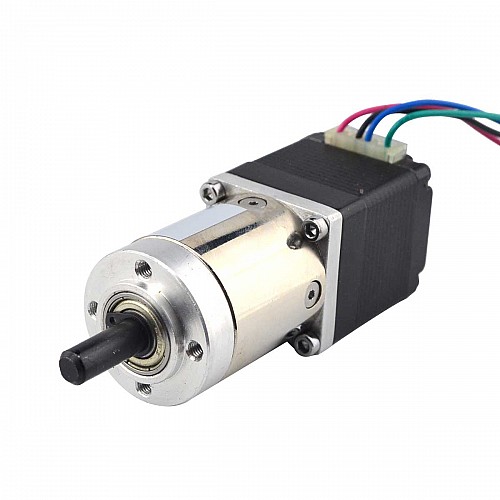

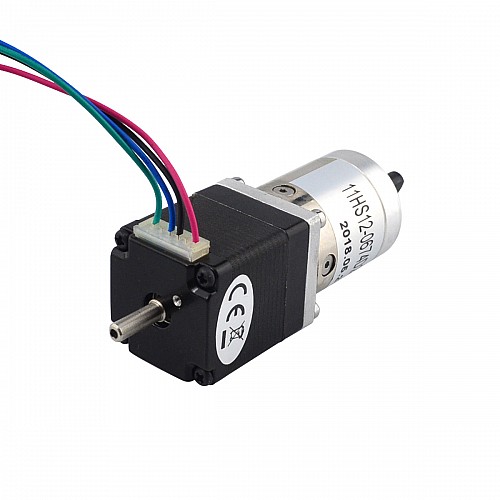

31 mm gövde ve 0,67 A nominal akıma sahip bu Nema 11 step motor, 26,85:1 dişli oranına sahip bir planet dişli kutusuyla entegre edilmiştir. Arka uç kapağında vida delikleri bulunan Φ4 mm çapında bir arka şaft mevcuttur. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 11HS12-0674D2-PG27
Motor Tipi: Bipolar Step Motor
Tutma Torku: 7Ncm(9.91oz.in)
Anma Akımı/faz: 0,67A
Faz Direnci: 5.6ohm
Endüktans: 4.0mH±20%(1KHz)

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 26.85:1
Verimlilik: %80
Boştayken Tepki:<=3 derece
Maksimum İzin Verilen Tork: 3N.m(425oz.in)
İzin Verilen Moment Torku: 5N.m(708oz.in)
Mil Maksimum Eksenel Yükü: 5N
Mil Maksimum Radyal Yükü: 25N

Fiziksel Özellikler

Çerçeve Boyutu: 28 x 28mm
Şanzıman Uzunluğu: 35mm

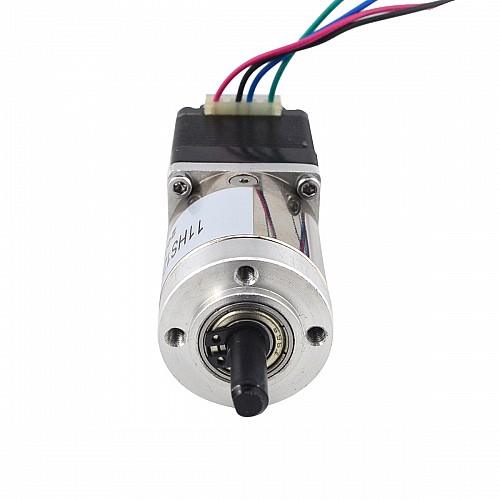

Ön Şaft Çapı: Φ6mm
Ön Şaft Uzunluğu: 18mm
Ön D-kesim Uzunluğu: 12mm

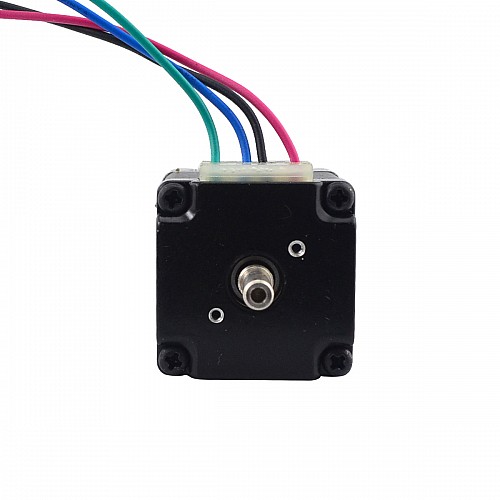

Arka Şaft Çapı: Φ4mm
Arka Şaft Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 200g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 11HS12-0674D-PG27'dir .

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	0.67
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	4
Faz Direnci (ohm)	5.6
Şanzımansız Tutma Torku (Nm)	0.07
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Ağırlık(g)	200
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	26.85
Envanter Yöntemi	Paylaşılan Envanter
Gövde Uzunluğu (mm)	67
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Çift Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
