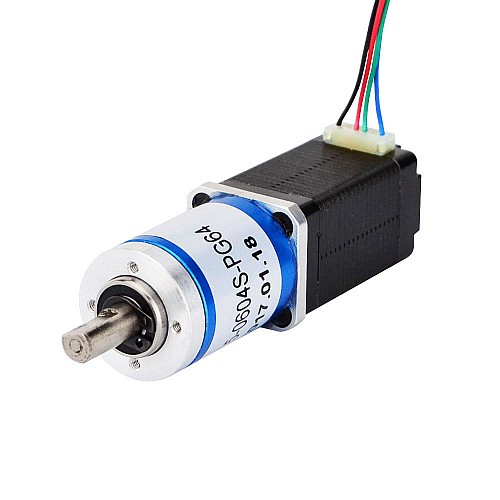

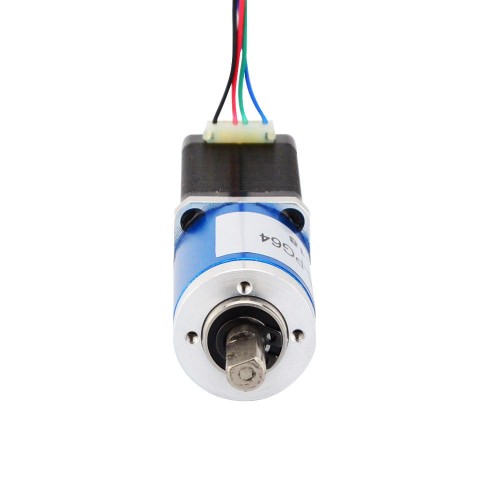

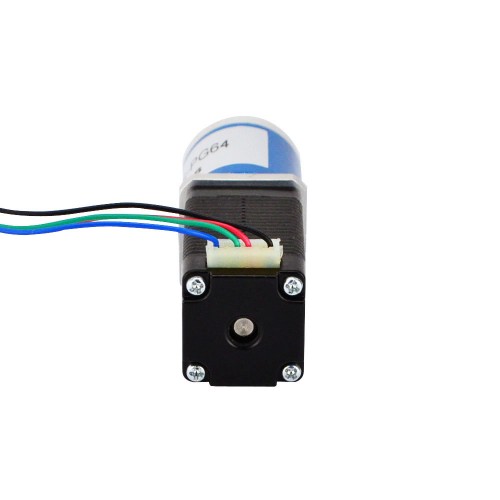

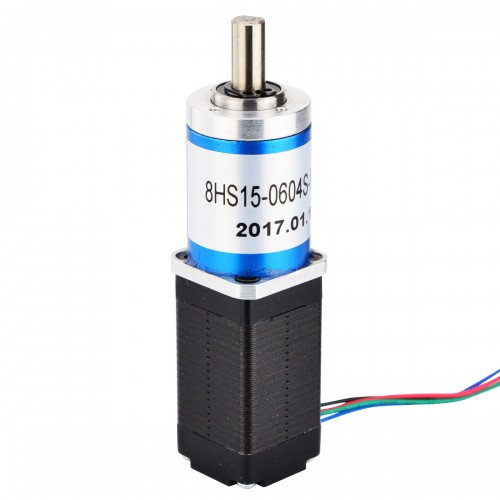

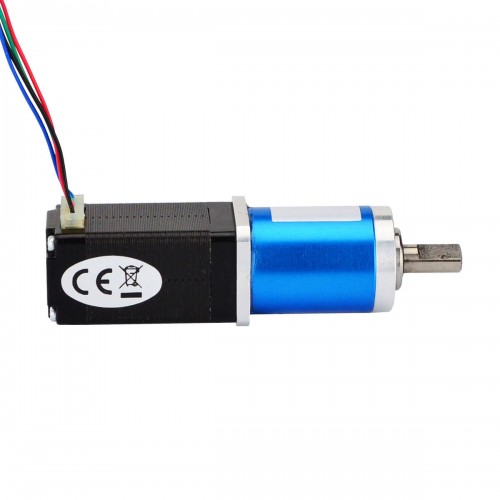

Nema 8 Step Motor Bipolar L=38mm Dişli Oranı 64:1 Planet Dişli Kutusu

Sıcak öğeler

Nema 8 Step Motor Bipolar L=38mm Dişli Oranı 64:1 Planet Dişli Kutusu

2 yorum - Yorum Yap

1.828,56 TL

5 + 1.738,03 TL

10 + 1.656,47 TL

50 + 1.581,74 TL

100 + 1.513,84 TL

Stokta var: 10000
Modeli: 8HS15-0604S-PG64
Brüt ağırlık: 0.20kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

ABD

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

38 mm gövde çapına ve 0,6 A nominal akıma sahip bu Nema 8 step motor, 64:1 dişli oranına sahip planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 8HS15-0604S-PG64
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,028 derece
Şanzımansız Tutma Torku: 4Ncm(5.66oz.in)
Anma Akımı/faz: 0,6A
Faz Direnci: 11ohm
Endüktans: 5,5mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 64:1
Verimlilik: %70
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 0,5 Nm (70,8 oz.in)
İzin Verilen Tork Anlığı: 1Nm(141.6oz.in)
Mil Maksimum Eksenel Yükü: 5N
Mil Maksimum Radyal Yükü: 25N

Fiziksel Özellikler

Çerçeve Boyutu: 20 x 20mm
Motor Uzunluğu: 38mm
Şanzıman Uzunluğu: 31.2mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 15mm
D-kesim Uzunluğu: 9mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm
Ağırlık: 130g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	0.6
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	5.5
Faz Direnci (ohm)	11
Şanzımansız Tutma Torku (Nm)	0.04
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	130
Çerçeve Boyutu (mm)	Nema 08 (20x20)
Çıkış Mili Tipi	D
Dişli Oranı	64.00
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	68.95
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	300
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	15
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece

File	Size
8HS15-0604S-PG64_Full_Datasheet.pdf	143.51KB	Download
8HS15-0604S-PG64.STEP	2MB	Download
8HS15-0604S-PG64_Torque_Curve.pdf	169.4KB	Download
8HS15-0604S_torque_curve.pdf	213.05KB	Download
