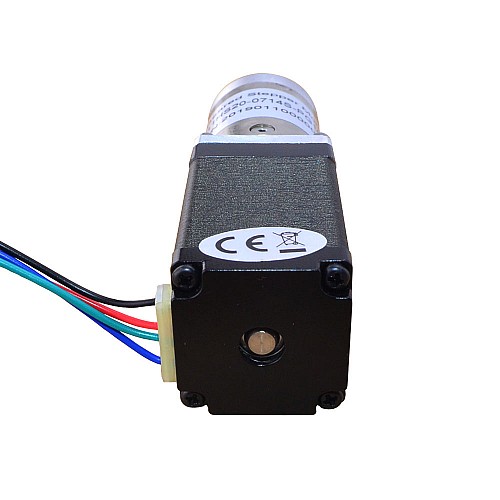

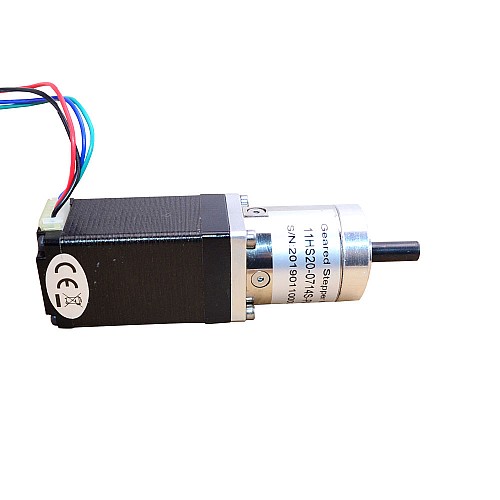

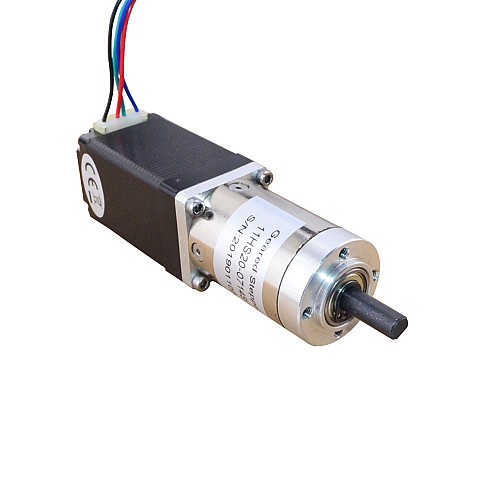

Nema 11 Step Motor 0.71A Bipolar L=51mm Dişli Oranı 100:1 Planet Dişli Kutusu ile

Üretimi durduruldu

Nema 11 Step Motor 0.71A Bipolar L=51mm Dişli Oranı 100:1 Planet Dişli Kutusu ile

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 11HS20-0714S-PG100
Brüt ağırlık: 0.40kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

51 mm gövde ve 0,71 A nominal akıma sahip bu Nema 11 step motor, 99,548:1 dişli oranına sahip bir planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 11HS20-0714S-PG100
Motor Tipi: Bipolar Step Motor
Tutma Torku: 13Ncm(18.41oz.in)
Anma Akımı/faz: 0,71A
Faz Direnci: 9.0ohm
Endüktans: 8,4mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 99.548:1
Verimlilik: %70
Boştayken Tepki:<=3 derece
Maksimum İzin Verilen Tork: 3Nm (425oz.in)
Anlık İzin Verilen Tork: 5Nm(708oz.in)
Mil Maksimum Eksenel Yükü: 5N
Mil Maksimum Radyal Yükü: 25N

Fiziksel Özellikler

Çerçeve Boyutu: 28 x 28mm
Şanzıman Uzunluğu: 42,7 mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-kesim Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 330g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 11HS20-0674S-PG100'dür .

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	0.71
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	8.4
Faz Direnci (ohm)	9
Şanzımansız Tutma Torku (Nm)	0.13
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Ağırlık(g)	330
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	99.05
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	93.7
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
