4 Eksenli CNC Router Kiti 3,1 Nm (439 oz.in) Nema 24 Adım Motoru ve Sürücüsü

Üretimi durduruldu

4 Eksenli CNC Router Kiti 3,1 Nm (439 oz.in) Nema 24 Adım Motoru ve Sürücüsü

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 4-DM542T-24HS34
Brüt ağırlık: 9.10kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

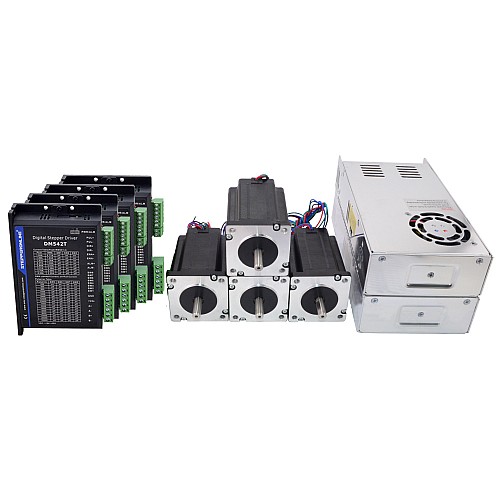

Bu CNC kiti şunları içeriyordu:

Nema 17, 23, 24 Step Motor için 4 x Dijital Step Motor Sürücüsü 1.0-4.2A 20-50VDC
4 x 3,1 Nm (439 oz.in) Nema 24 Adım Motoru
2 x 250W 36V 7A 115/230V Anahtarlama Güç Kaynağı

Sürücü Özellikleri

Giriş voltajı 20-50VDC
Anti-Rezonans, optimum tork sağlar ve orta aralıktaki dengesizliği ortadan kaldırır
Güç açıldığında motorun otomatik tanımlanması ve parametrenin otomatik yapılandırılması, farklı motorlarla optimum yanıtlar sunar
Çoklu Adımlama, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikro adım çıkışı üretmesine olanak tanır ve böylece daha düzgün bir motor hareketi sunar
400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000 dahil olmak üzere 15 seçilebilir mikro adım çözünürlüğü
Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A dahil olmak üzere 8 seçilebilir tepe akımı
200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş
Otomatik rölanti akımı azaltma
2 fazlı ve 4 fazlı motorlar için uygundur
PUL/DIR modunu destekler
Aşırı gerilim ve aşırı akım korumaları

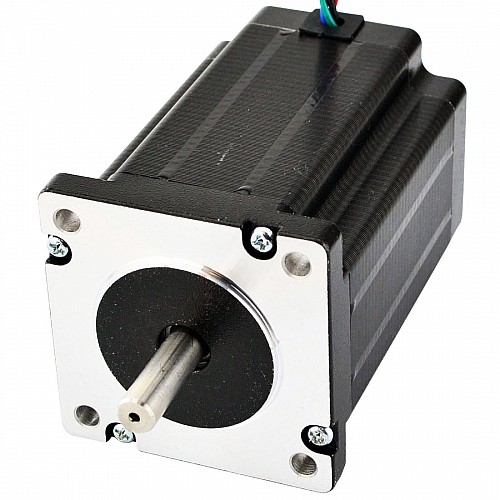

Motor Özellikleri

Üretici Parça Numarası: 24HS34-3504D
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 3,1 Nm (439 oz.in)
Anma Akımı/faz: 3,5A
Faz Direnci: 1.1ohm
Endüktans: 5,6mH±20%(1KHz)
Çerçeve Boyutu: 60 x 60mm
Gövde Uzunluğu: 88mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 24mm
D-kesim Uzunluğu: 20mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 600mm
Ağırlık: 1,34 kg

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

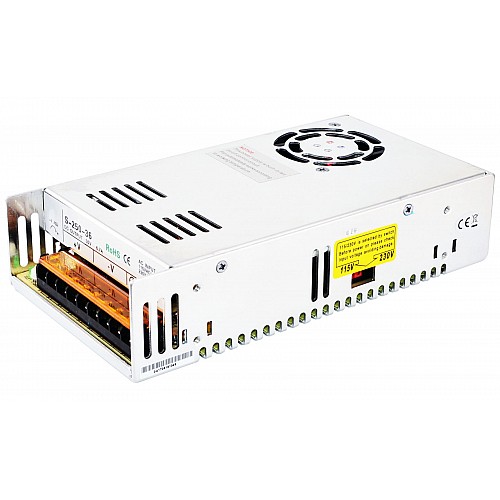

Güç Özellikleri

36V DC 7A çıkış
AC giriş voltaj aralığı: 90~132V/180~264VAC
115V/230V AC şalterle seçildi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Düşük çıkış dalgalanması ve sapma
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
215*115*50mm (U*G*Y)

Kaynaklar

Motor Veri Sayfası: 24HS34-3504D.pdf
Motor Tork Eğrisi: 24HS34-3504D_Torque_Curve.pdf
Sürücü Kılavuzu: DM542T_V4.0.pdf
Güç Kaynağı Kılavuzu: S-250-36.pdf

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 4-DM542T-S30'dur .

Ürün Tipi
Ürün Türü	Açık Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	4
Faz Sayısı	2
Giriş Voltaj Referansı (V)	24 - 48DC
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	310
Tutma Torku (oz.in)	439
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 24 (60 x 60)
Çıkış Mili Tipi	D
Mil Çapı (mm)	8
Ürün Serisi	TS Serisi

File	Size
24HS34-3504D_Full_Datasheet.pdf	143.25KB	Download
24HS34-3504D.STEP	1.59MB	Download
24HS34-3504D_Torque_Curve.pdf	164.55KB	Download
DM542T_V4.0.pdf	861.28KB	Download
DM542T.pdf	686.95KB	Download
DM542T.STEP	2.43MB	Download
S-250-36.pdf	127.68KB	Download
DM542T(V4.0).STEP	1.85MB	Download
