Kullanılmış - Çift milli Nema 17 Bipolar 0.9° 44Ncm(62,3 oz.in) 1,68A 42x42x48mm 4 telli 0.085m kablolu

Yeni İkinci El – 80% yeni -51 %

Kullanılmış - Çift milli Nema 17 Bipolar 0.9° 44Ncm(62,3 oz.in) 1,68A 42x42x48mm 4 telli 0.085m kablolu

0 yorum - Yorum Yap

544,64 TL

265,88 TL

Stokta var: 200
Modeli: 17HM19-1684D-USED
Brüt ağırlık: 0.45kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

«Kullanılmış ürün» ne anlama geliyor?

STEPPERONLINE Kullanılmış Ürünleri: Tekrardan satılan ürünler, yüzey lekeleri, boya çatlakları, değişikliği yapılmış kablolar veya hasar görmüş paketleme gibi küçük kusurlar içerebilir. Teknik ekibimiz, estetik kusurlara rağmen tam işlevselliği garanti etmek için sıkı kalite kontrolleri gerçekleştirir.

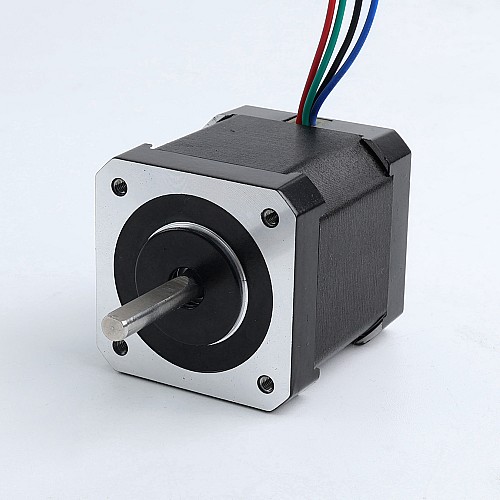

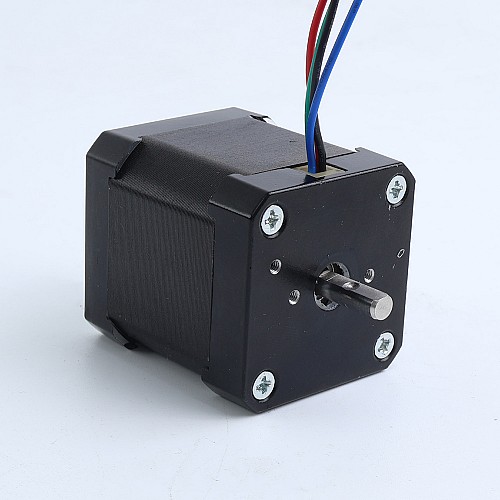

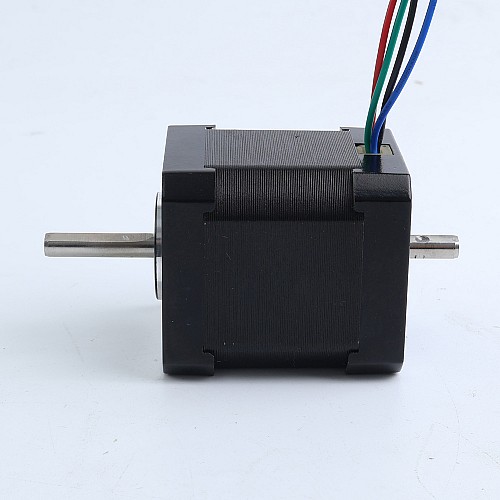

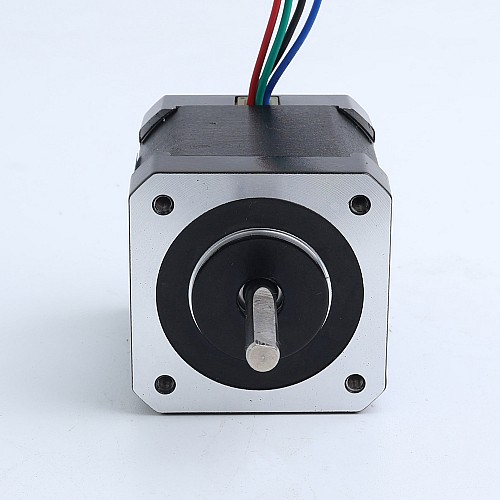

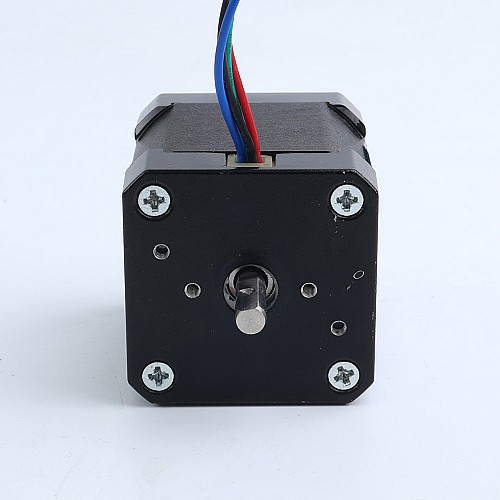

Bu model çift şaftlı Nema 17 Bipolar step motordur, 0,9 derece adım açısına ve 42x42x48 mm boyutlarına sahiptir. 4 kabloya sahiptir, her faz 1,6 A çeker ve 44Ncm (62,3 oz. inç) tutma torkuna sahiptir.

Elektriksel Özellikler

Üretici Parça Numarası: 17HM19-1684D
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,9 derece
Tutma Torku: 44Ncm(62.3oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1,65 ohm
Endüktans: 4.10mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42mm
Gövde Uzunluğu: 48mm
Mil Çapı: Φ5mm
Ön Şaft Uzunluğu: 24mm
Arka Şaft Uzunluğu: 13mm
D-kesim Uzunluğu: 15mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 85mm
Ağırlık: 350g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

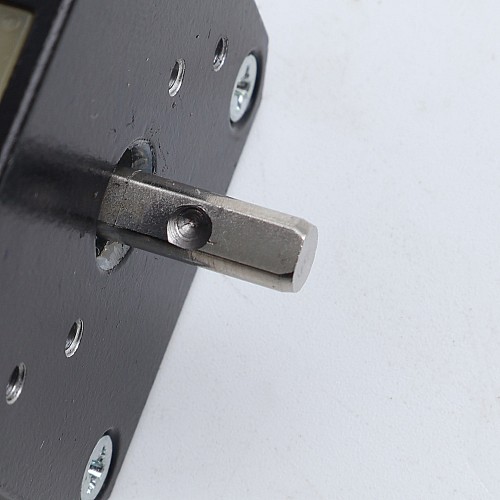

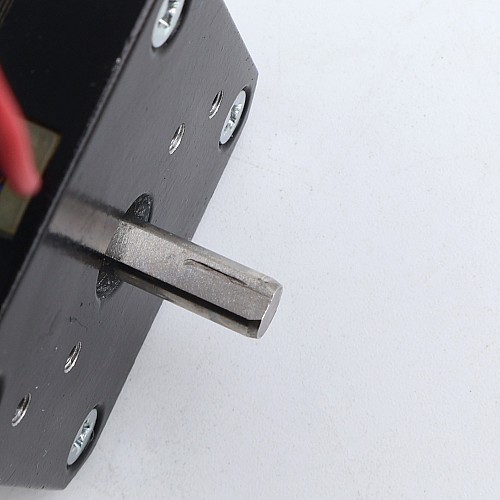

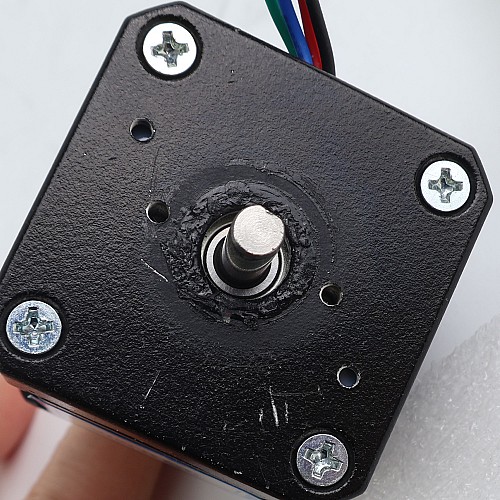

Ürün durumu notu: Motorda göçükler, çentikler ve çizikler var; kablolar 0,085m'ye kısaltılmıştır.

Ürün Tipi
Ürün Türü	Hibrit Adım Motoru
Elektriksel Özellikler
Adım Açısı(derece)	0.9
Anma Akımı (A)	1.68
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	4.1
Faz Direnci (ohm)	1.65
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	44
Tutma Torku (oz.in)	62.3
Fiziksel Özellikler
Ağırlık(g)	350
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	48
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	5
Şaft Uzunluğu (mm)	24
Tek Şaft/Çift Şaft	Çift Şaft
Ürün Serisi	S

Motor Mili
Kablo
Konektör
Kodlayıcı
Fren
Şanzıman

File	Size
17HM19-1684D.STEP	818.8KB	Download
17HM19-1684D_Torque_Curve.pdf	140.78KB	Download
17HM19-1684D_Full_Datasheet.pdf	125.82KB	Download
