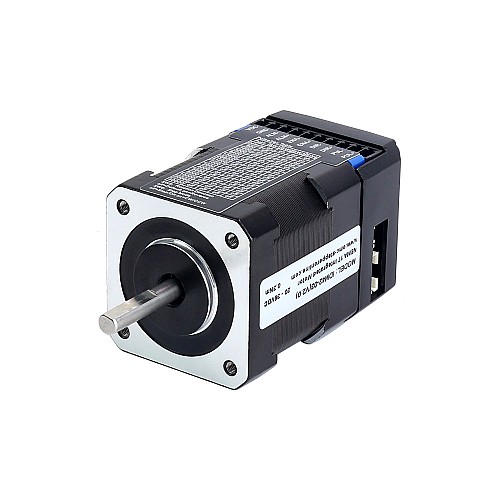

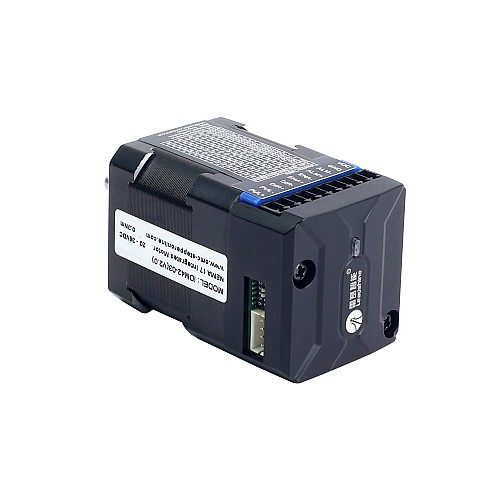

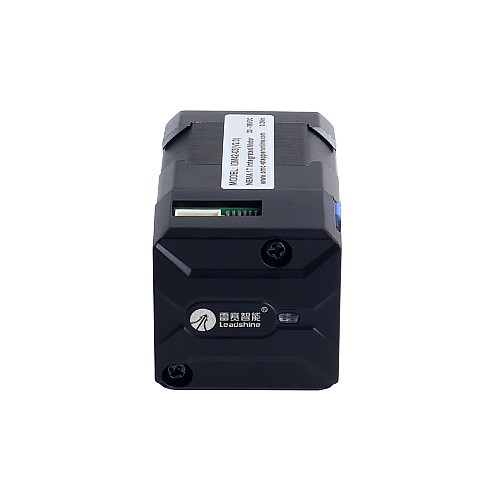

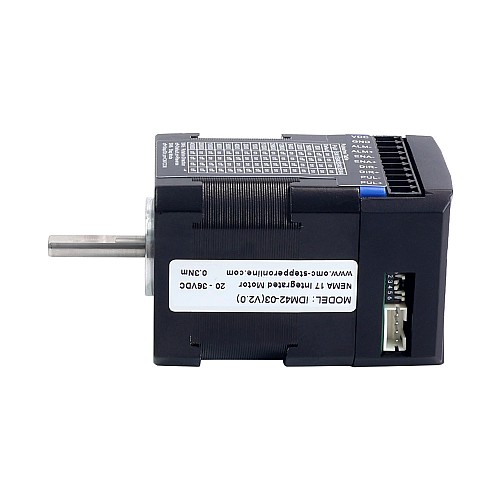

iDM Serisi NEMA 17 Entegre Adım Motoru 0,3 Nm (42,48 oz.in) 20-36 VDC

iDM serisi, dijital bir step motor sürücüsüne entegre edilmiş bir step motordur. Step ve servo kontrollerindeki onlarca yıllık deneyimine dayanan STEPPERONLINE'ın gelişmiş kontrol algoritmasını kullanır. Kompakt boyutu, montaj alanından tasarruf sağlar, motor kablolama süresini ortadan kaldırır, paraziti azaltır ve kablo ve işçilik maliyetlerini azaltır.
iDM serisi, CNC, 3D yazıcı, sahne ekipmanları, medikal, elektronik, paketleme vb. gibi birçok endüstriyel uygulamada güvenilir ve uygun fiyatlı olup mükemmel performans göstermektedir.

Temel Özellikler

• Kolay kurulum için ayar gerektirmez
• Adım ve yön ve saat ve saat kaçta dönüş kontrolü
• Aşırı gerilim, aşırı akım korumaları
• Düşük gürültü ve titreşim, akıcı hareket
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç

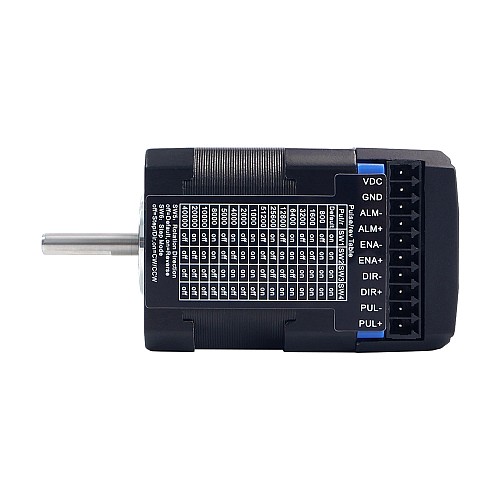

• 3 dijital giriş, 1 optik olarak izole edilmiş dijital çıkış
• STEPPERONLINE yazılım bağlantısı için RS232 iletişimi

Elektriksel Özellikler

• Üretici Parça Numarası: iDM42-03
• Tutma Torku: 0,3 Nm (42,48 oz.in)
• Güç Voltajı: 20 - 36VDC
• Yalıtım Sınıfı: B 130°C[266°F]
• Tepe Akımı: 0,3 - 3,0A
• Mantıksal Akım: 7 - 16mA
• Mantıksal Voltaj: 5V
• Maksimum Giriş Frekansı: 200KHz
• Min. PUL Genişliği: 2,5 μs
• Min. DIR Kurulumu: 5,0 μs
• Komut Kaynağı: PUL&DIR

Fiziksel Özellikler

• Çerçeve Boyutu: 42 x 42 mm
• Gövde Uzunluğu: 64mm
• Mil Çapı: 5mm
• Şaft Uzunluğu: 24mm
• Ağırlık: 0,36 kg

Çalışma Ortamı ve Diğer Özellikler (Tj = 25°C/77°F)

• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Nem: %40RH - %90RH
• Çalışma Sıcaklığı (Isı Emici): 0°C - 40°C(32°F - 104°F)
• Titreşim: 10 - 50Hz/0,15mm
• Depolama Sıcaklığı: -20°C - 65°C (-4°F - 149°F)

Paket listesi

• 1 adet iDM42-03
• 1 x KABLO-PC-1: RS232 kablosu
