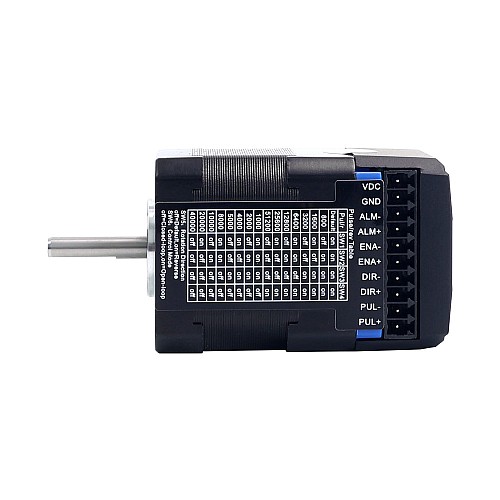

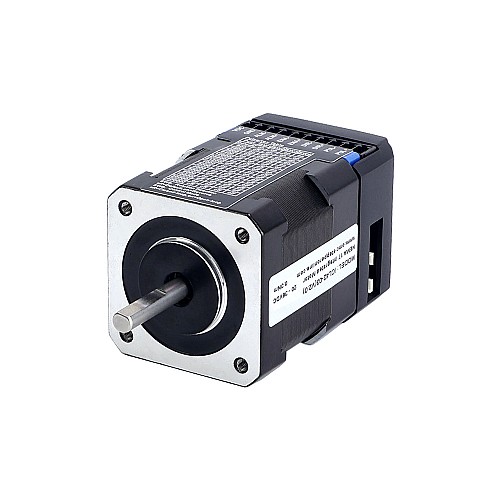

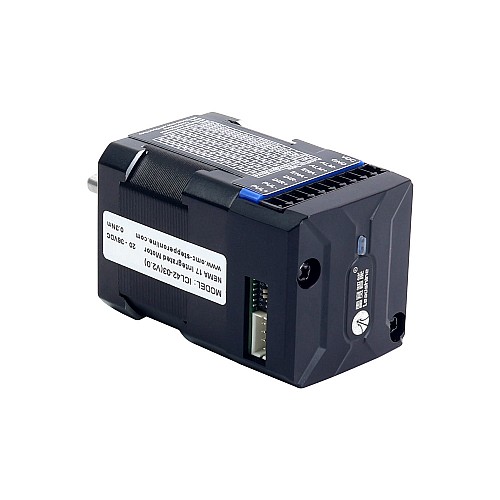

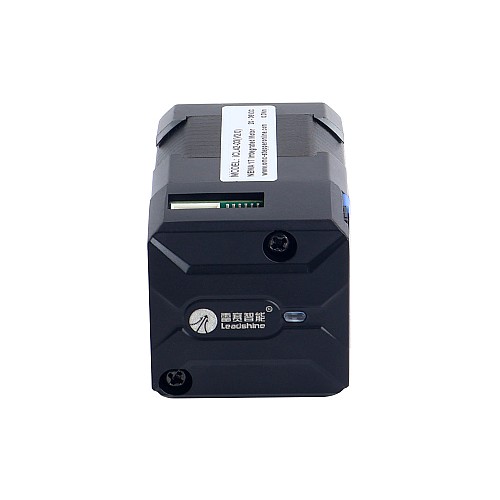

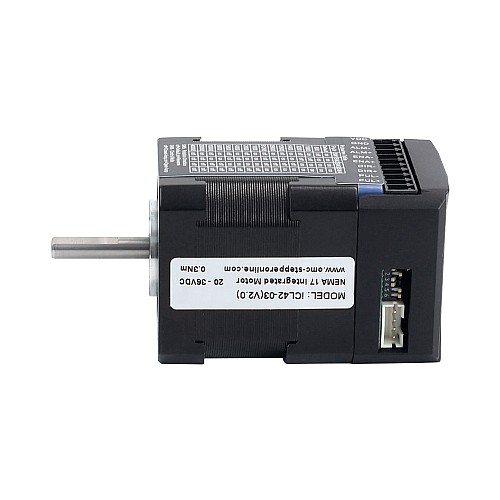

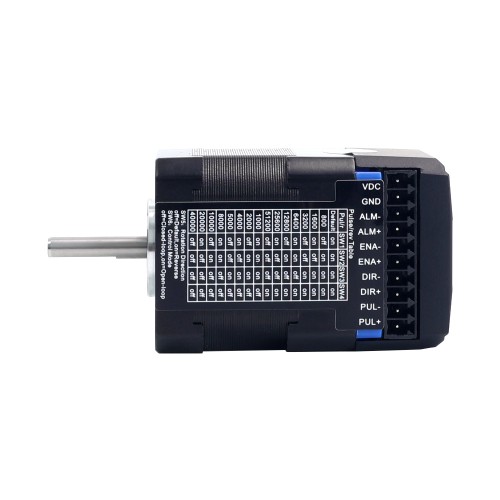

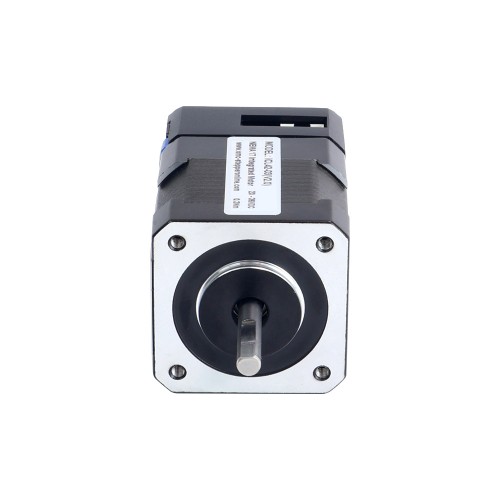

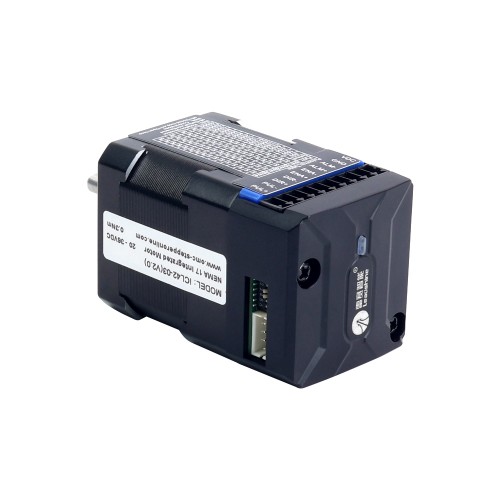

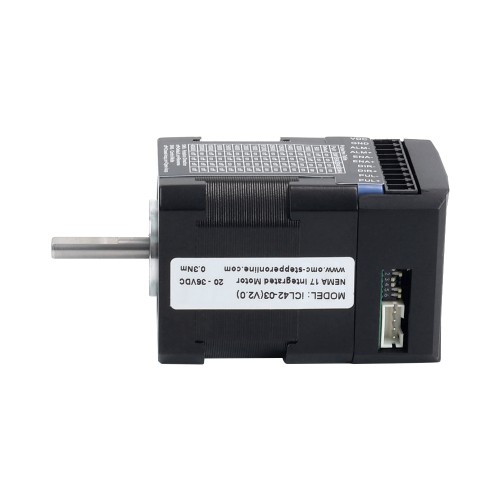

iCL Serisi NEMA 17 Entegre Kapalı Döngü Adım Motoru 0,3 Nm (42,48 oz.in) 20-36 VDC 14-bit Kodlayıcı ile

Bu, 14 bit kodlayıcıya sahip, 0,3 Nm (42,48 oz.in) tutma torkuna sahip Nema 17 entegre kapalı devre adım motorudur. iCL serisi, açık devre adım kontrol sistemlerindeki adım kaybı sorunlarını çözmek ve böylece minimum maliyet artışıyla sistem güvenilirliğini artırmak için entegre 14 bit artımlı manyetik kodlayıcı ve sürücüye sahip bir adım motorudur. Adım ve servo kontrollerindeki onlarca yıllık deneyimine dayanan gelişmiş bir kontrol algoritması uygular.
Çok kompakt boyutu ve tüm bileşenleri entegre edilmiş olması sayesinde iCL, montaj alanından tasarruf sağlayabilir, enkoder bağlantısı ve motor kablolama süresini ortadan kaldırabilir, paraziti azaltabilir ve kablo ve işçilik maliyetlerini azaltabilir/kesebilir.
iCL serisi, CNC, 3D yazıcı, sahne ekipmanları, medikal, elektronik, paketleme vb. gibi birçok endüstriyel uygulamada güvenilir ve uygun fiyatlı olup mükemmel performans göstermektedir.

Temel Özellikler

• Adım ve yön ve saat ve saat kaçta dönüş kontrolü
• Düşük gürültü ve titreşim, akıcı hareket
• 14 bit tek turlu artımlı kodlayıcı
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• 3 dijital giriş, 1 optik olarak izole edilmiş dijital çıkış
• STEPPERONLINE yazılım bağlantısı için RS232 iletişimi
• Özellikle düşük hızlı uygulamalarda (<60 RPM) performansı artırın
• Aşırı gerilim, aşırı akım, pozisyon takip hatası korumaları, vb.
• Adım kaybı yok, tork rezervi yok, avlanma veya aşırı çekim yok ve kolay kurulum için ayarlama yok

Elektriksel Özellikler

• Üretici Parça Numarası: iCL42-03
• Tutma Torku: 0,3 Nm (42,48 oz.in)
• Güç Voltajı: 20 - 36VDC
• Yalıtım Sınıfı: B 130°C[266°F]
• Tepe Akımı: 0,3 - 3,0A
• Mantıksal Akım: 7 - 16mA
• Mantıksal Voltaj: 5V
• Maksimum Giriş Frekansı: 200KHz
• Min. PUL Genişliği: 2,5 μs
• Min. DIR Kurulumu: 5,0 μs
• Komut Kaynağı: PUL&DIR

Fiziksel Özellikler

• Çerçeve Boyutu: 42 x 42 mm
• Gövde Uzunluğu: 64mm
• Mil Çapı: 5mm
• Şaft Uzunluğu: 24mm
• Ağırlık: 0,36 kg

Çalışma Ortamı ve Diğer Özellikler (Tj = 25°C/77°F)

• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Nem: %40RH - %90RH
• Çalışma Sıcaklığı (Isı Emici): 0°C - 40°C(32°F - 104°F)
• Titreşim: 10 - 50Hz /0,15mm
• Depolama Sıcaklığı: -20°C - 65°C (-4°F - 149°F)

Paket listesi

• 1 adet iCL42-03

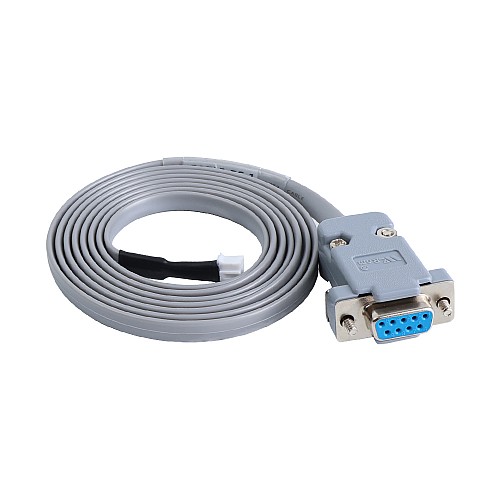

• 1 x KABLO-PC-1: RS232 kablosu
