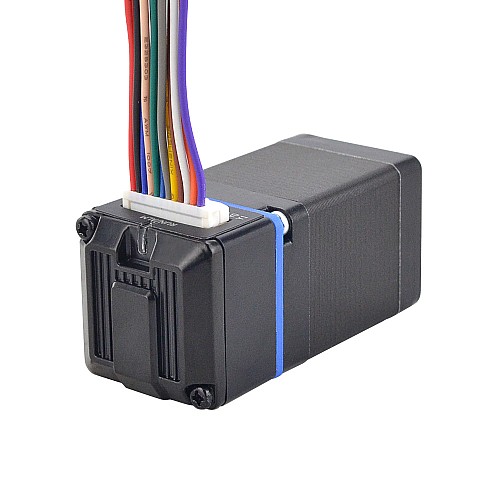

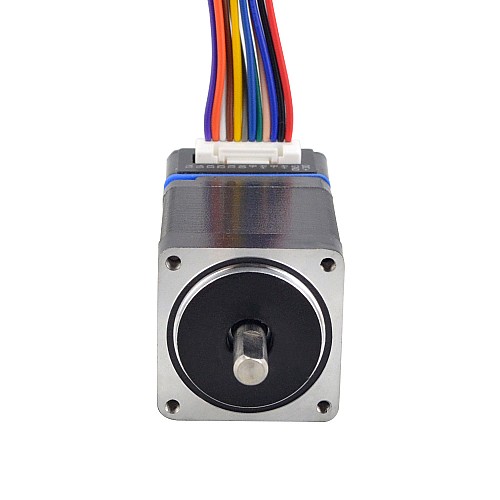

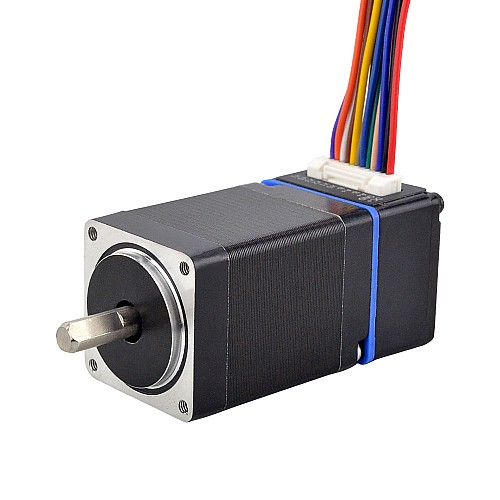

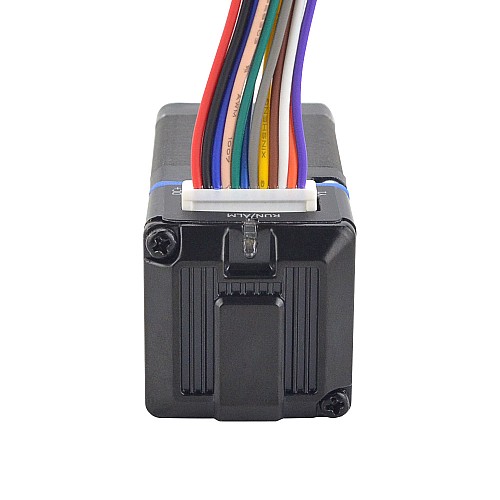

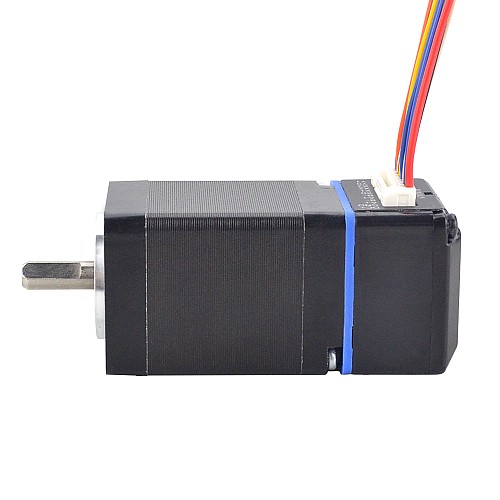

ESS Serisi 7,4 Ncm (10,48 oz.in) Nema 11 Entegre RS-485 Adım Motoru 24 VDC 5000 CPR

Özellikler

• Yeni 32 bit motor kontrolü, özel DSP çipi kullanılarak
• Standart MODBUS-RS485 protokolünü ve RS485 İletişimini destekler
• Dört giriş ve iki çıkış fonksiyon terminali
• Küçük tork zayıflaması, 3000 rpm'ye kadar hız
• İzleme ve kontrol için dahili alarm çıkışı
• Akımı akıllıca ayarlayın, titreşimi ve gürültüyü azaltın ve bu da verimliliği %35 oranında artırabilir
• Voltaj aralığı: DC 24V
• 16 seçilebilir mikro adım çözümü, varsayılan mikro adım çözünürlüğü: 1000
• Servo motor ve adım motorunun avantajlarıyla birleştirilmiş mükemmel yüksek hız performansı ve sağlamlık
• Aşırı gerilim, düşük gerilim ve aşırı akım koruması
• Sürücü ve motor entegre, basit kablolama

Elektriksel Özellikler:

• Üretici Parça Numarası: ESS11-01PR
• Tutma Torku: 7,4 Ncm (10,48 oz.in)
• Giriş Voltajı: 24VDC
• Yalıtım Sınıfı: B 130°C[266°F]
• Çıkış Tepe Akımı: 0,6 - 1,2A
• Mantık Giriş Akımı: 10mA
• Mantık Giriş Voltajı: 5V
• Kodlayıcı Türü: Artımlı
• Kodlayıcı Çıkış Türü: Diferansiyel
• Kodlayıcı Çözünürlüğü: 4096CPR
• Kodlayıcı Çıkış Sinyal Kanalları: 2
• İzolasyon Direnci: 100MΩ'dan fazla
• Dielektrik dayanımı: 1DK için 500VAC.

Fiziksel Özellikler:

• Çerçeve Boyutu: 20 x 20mm
• Gövde Uzunluğu: 38,9 mm
• Mil Çapı: Φ5mm
• D-kesim Şaft Uzunluğu: 10mm
• Şaft Uzunluğu: 15mm

Konnektör Spesifikasyonu

• Konut Modeli: 502380-1200
• Terminal Modeli: 5023810000

Bağlantı
