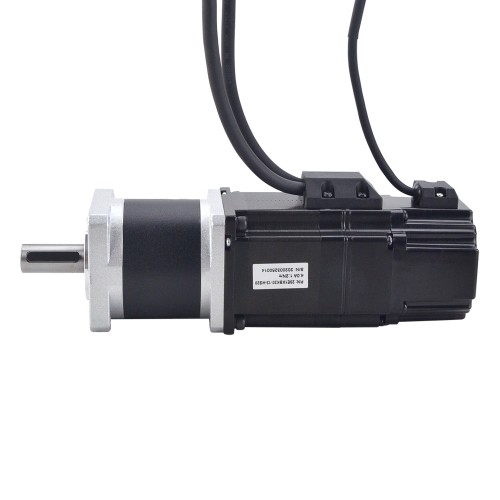

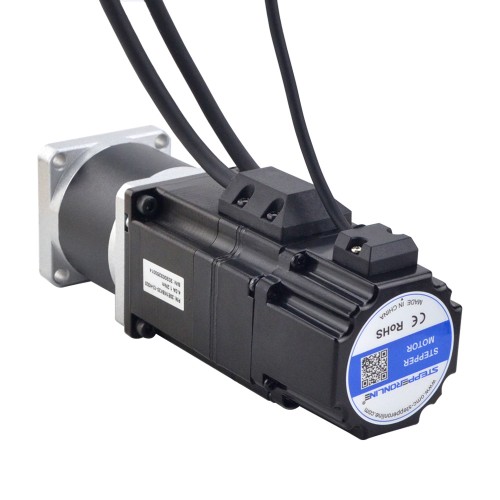

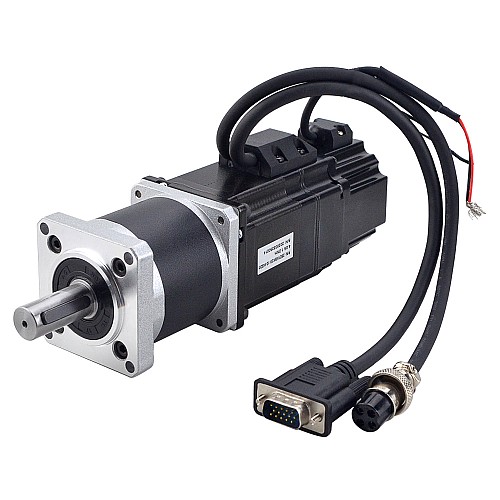

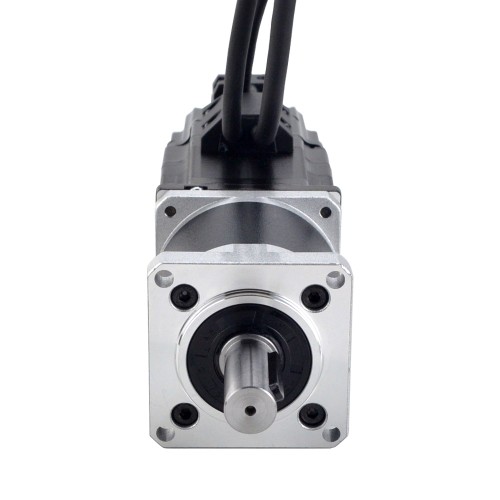

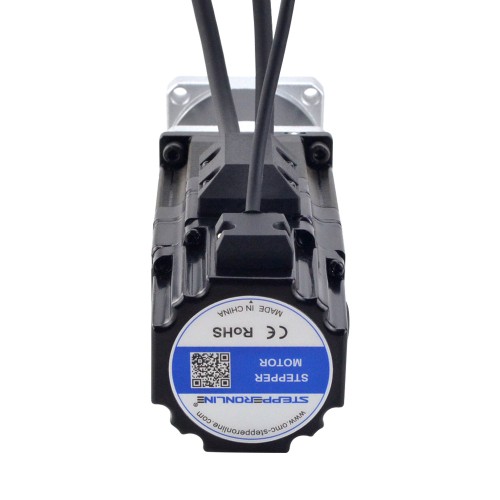

Elektromanyetik Fren ve 20:1 Yüksek Hassasiyetli Şanzımanlı Nema 23 Kapalı Döngü Adım Motoru 1,2 Nm (169,97 oz.in)

0 yorum - Yorum Yap

7.324,50 TL

5 + 6.923,09 TL

10 + 6.563,53 TL

50 + 6.239,41 TL

100 + 5.945,61 TL

Stokta var: 10000
Modeli: 23E1KBK20-12-HG20
Brüt ağırlık: 2.42kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Elektriksel Özellikler

Üretici Parça Numarası: 23E1KBK20-12-HG20
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 1,2 Nm (169,97 oz.in)
Anma Akımı/faz: 4.0A
Faz Direnci: 0,45 ohm
Endüktans: 1,4mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 55,5 mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 34mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 270mm
Ağırlık: 2.08kg

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 20:1
Verimlilik: %75
Yük olmayan durumdaki geri boşluk: <=1,6 derece
Maksimum İzin Verilen Tork: 20 Nm (2832,8 oz.in)
Anlık İzin Verilen Tork: 40Nm(5664oz.in)
Maksimum Radyal Yük: 250N
Yalıtım Sınıfı: B 130°C[266°F]
Gürültü: <=50 dB
Ortam Sıcaklığı: 0 - 50℃

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 5V
Besleme Voltajı Maksimum: 5V
Çıkış Yüksek Voltajı: ＜4V
Çıkış Düşük Voltajı: ＜1V

Fren Bağlantıları

KIRMIZI--24V+
BLK--24V-
2,0 Nm

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Fren/Şanzıman
Anma Akımı (A)	4.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	2
Endüktans (mH)	1.4
Faz Direnci (ohm)	0.45
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Şanzımansız Tutma Torku (Nm)	1.2
Fren Özellikleri
Fren Akımı (A)	0.16
Fren Gücü (W)	4
Fren Nominal Voltajı (V)	24
Fren Tipi	Güç Kapalı Fren
Fren Torku (Ncm)	200
Tepki Süresi (ms)	50
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	20
Envanter Yöntemi	Özel Envanter
IP Derecelendirmesi	40
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	34
Şanzıman Tipi	HG Serisi Planet Dişli Kutusu
Yük Olmayan Durumdaki Geri Boşluk	<=1.6 derece
