DSY Serisi 100W RS485 DC Servo Motor 24-70VDC 0,318Nm 3000rpm 17-Bit Artımlı Kodlayıcı IP65

Bu, 48VDC 100W servo motor ve 24-70VDC 200W servo sürücü içeren en yeni DSY serisi DC servo sistemidir. Motor, 0,318 Nm nominal tork, 0,954 Nm tepe tork ve 3000 rpm nominal hıza sahiptir.
Bu sistem, standart 17 bitlik tek turlu manyetik artımlı kodlayıcı ile geliştirilmiş olup, yüksek güç yoğunluklu bir tasarıma sahiptir ve kompakt bir form faktöründe güçlü performans sunarak, anlık aşırı yükün 3 katına kadar dayanma kapasitesine sahiptir. Yenilikçi manyetik devre tasarımı, tork dalgalanmasını önemli ölçüde azaltarak, çalışma sırasında minimum titreşim sağlar ve daha akıcı bir tork çıkışı sağlar.
Çok çeşitli uygulamalar için ideal olan bu servo sistemi, özellikle hem voltaj hem de boyut kısıtlamalarının kritik öneme sahip olduğu mobil robotlar (AMR, AGV), servis robotları, özel robotlar, lojistik ve depolama, sıralama sistemleri, tıbbi cihazlar, hassas aletler ve hafif tekstil endüstrisi için uygundur.

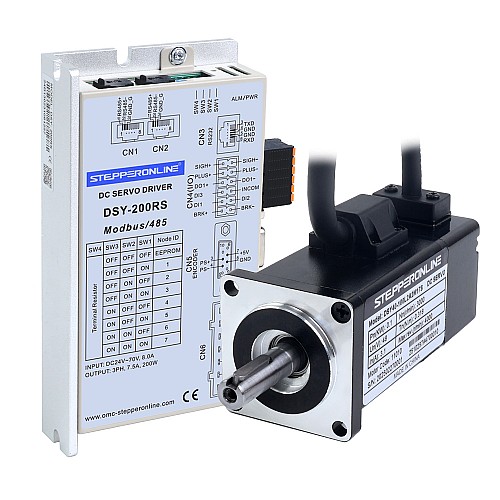

Kitteki Ürünler

• 1 x DSY-200RS: 200W Darbe/RS485 DC Servo Motor Sürücüsü
• 1 x DSY40-100L2A2M17S: 100W 48V DC Servo Motor 3000rpm 0,318Nm 17-Bit Kodlayıcı IP65

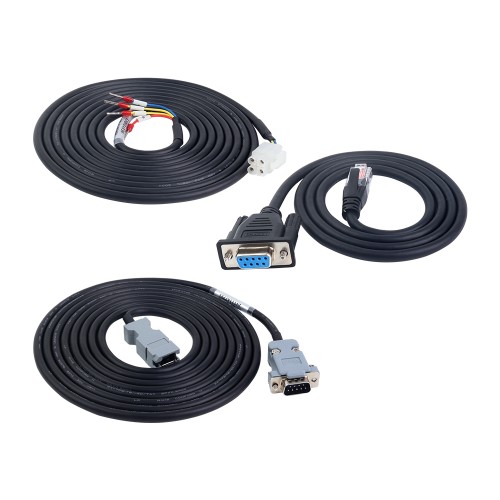

• 1 x P1-DS-03P08M: 3,0 m Motor Kablosu
• 1 x E2-DS-03AM: 3,0 m Kodlayıcı Kablosu
• 1 x RS232-5: 1,0 m Hata Ayıklama Kablosu

Servo Sürücü Spesifikasyonu

• Parça Numarası: DSY-200RS
• Sürekli Çıkış Akımı: 7,5A
• Maksimum Çıkış Akımı: 24.0A
• Güç Kaynağı Girişi: 24-70VDC
• Anma gücü 200W
• Boyut: 141*75,5*25,4 mm

Servo Motor Özellikleri

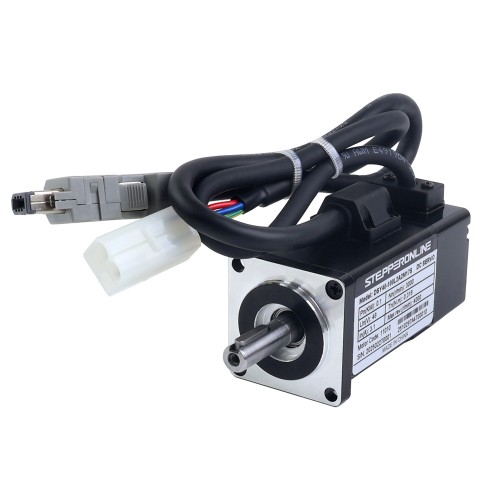

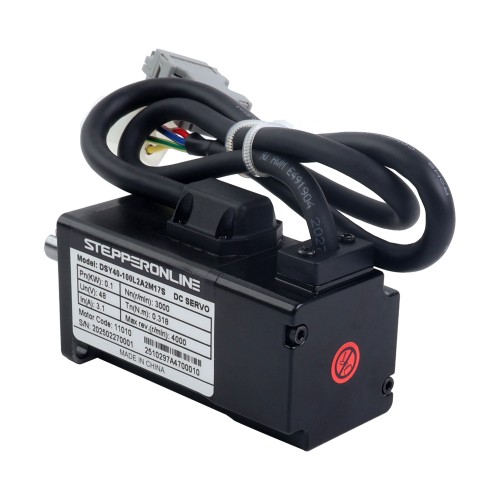

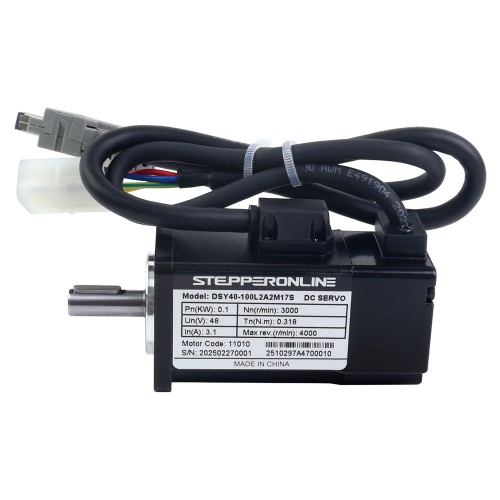

• Parça Numarası: DSY40-100L2A2M17S
• Anma Gücü: 100W
• Anma Gerilimi: 48VDC
• Nominal Tork: 0,318 Nm
• Maksimum Tork: 0,954 Nm
• Anma Akımı: 3.1A
• Anma Hızı: 3000rpm
• Tork Sabiti: 0,10 Nm/A
• Hat-hat Direnci: 2.10ohm ± %10
• Hat-hat Endüktansı: 1,60mH ± %20
• Atalet: 0,046kg*m ² *10 ^-4
• Kodlayıcı: 17 bit tek turlu manyetik artımlı kodlayıcı
• Kutuplar: 10
• IP Derecesi: IP65
• Mil çapı: 8mm
• Kablo Uzunluğu: 3m (opsiyonel uzunluklar 1,5m ve 5m'dir)
