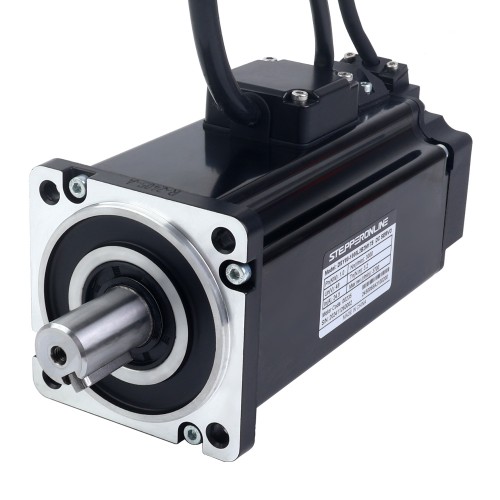

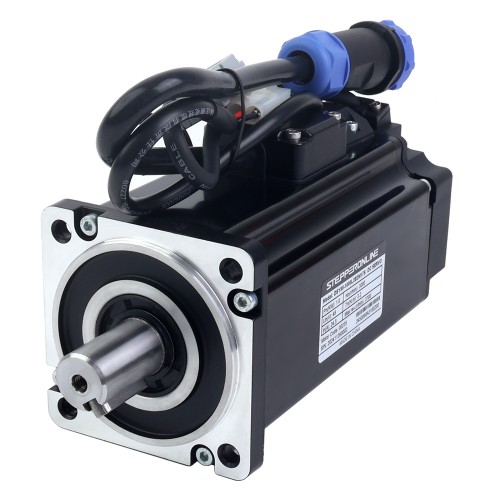

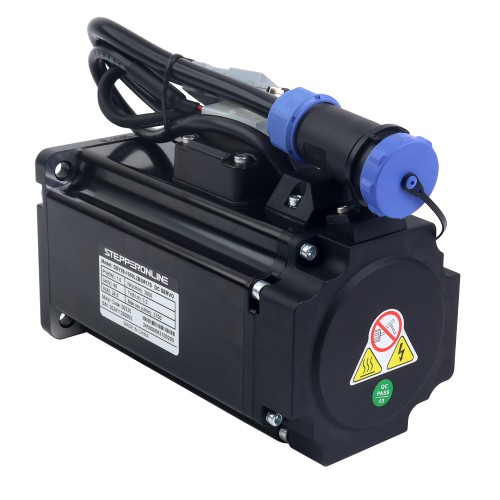

DSY Serisi 1000W CANopen DC Servo Motor 24-70VDC 3,20Nm Frenli 3000rpm 17-Bit Artımlı Enkoder IP65

Bu, 24V 8,5W frenli 48VDC 1000W servo motor ve 24-70VDC 1200W CANopen servo sürücüden oluşan en yeni DSY serisi DC servo sistemidir. Servo motorun nominal torku 3,20Nm, tepe torku 9,60Nm ve nominal hızı 3000rpm'dir.
DSY-C servo sistemi, dahili hata algılama ve yeniden iletim mekanizmalarına sahip CANopen haberleşme kontrolünü destekler. RS485 ile karşılaştırıldığında daha hızlı tepki süreleri, gelişmiş gürültü bağışıklığı ve çoklu ana ağ desteği sunar.
Mobil robotlar (AMR, AGV), servis robotları, özel robotlar, lojistik depolama ve sıralama, tıbbi ekipman, aletler ve hafif tekstil endüstrileri gibi voltaj ve boyut kısıtlamalarının önemli olduğu çeşitli uygulamalarda yaygın olarak kullanılabilir.

Kitteki Ürünler

• 1 x DSY-1200C: 1200W CANopen DC Servo Motor Sürücüsü
• 1 x DSY80-1000L2B2M17S: 1000W 48V DC Servo Motor 3000rpm 3,20Nm Frenli 17 Bit Kodlayıcı IP65

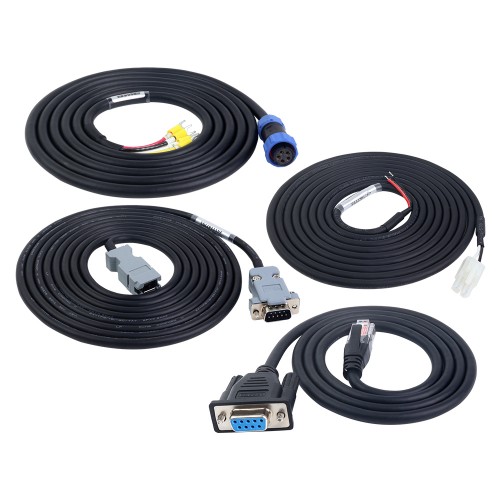

• 1 x P2-DS-03P30M: 3,0 m Motor Kablosu
• 1 x P1-DS-03M-S: 3,0 m Fren Kablosu
• 1 x E2-DS-03AM: 3,0 m Kodlayıcı Kablosu
• 1 x RS232-5: 1,0 m Hata Ayıklama Kablosu

Servo Sürücü Spesifikasyonu

• Parça Numarası: DSY-1200C
• Kontrol yöntemi: CANopen
• Sürekli Çıkış Akımı: 40.0A
• Maksimum Çıkış Akımı: 120.0A
• Güç Kaynağı Girişi: 24-70VDC
• Anma gücü 1200W
• Boyut: 200*100*35,8 mm

Servo Motor Özellikleri

• Parça Numarası: DSY80-1000L2B2M17S
• Anma Gücü: 1000W
• Anma Gerilimi: 48VDC
• Nominal Tork: 3,20 Nm
• Maksimum Tork: 9,60 Nm
• Anma Akımı: 24,5A
• Anma Hızı: 3000rpm
• Tork Sabiti: 0,13 Nm/A
• Hat-hat Direnci: 0,08ohm ± %10
• Hat-hat Endüktansı: 0,30mH ± %20
• Atalet: 2,12 kg*m ² *10 ^-4
• Kodlayıcı: 17 bit tek turlu manyetik artımlı kodlayıcı
• Kutuplar: 10
• IP Derecesi: IP65
• Mil çapı: 19mm
• Fren Tutma Torku: 3,80 Nm
• Fren Voltajı: 24VDC
• Fren Gücü: 8,5W
• Fren Akımı: 0,42A
• Kablo Uzunluğu: 3m (opsiyonel uzunluklar 1,5m ve 5m'dir)
