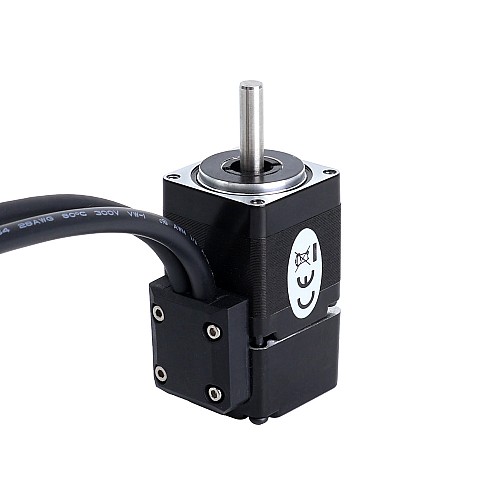

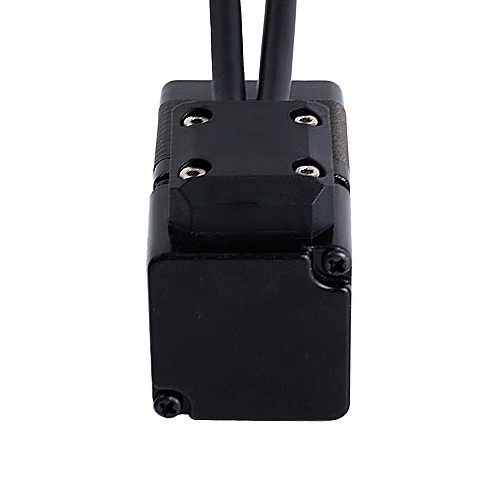

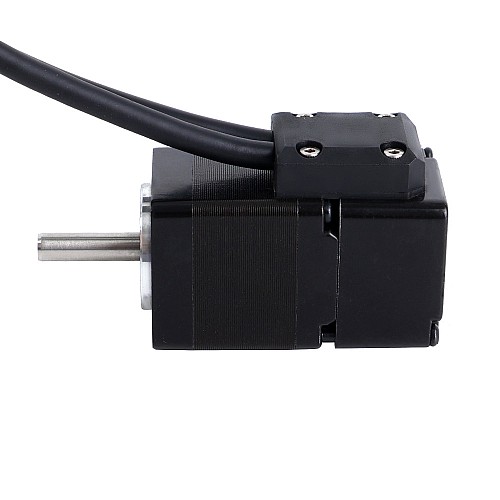

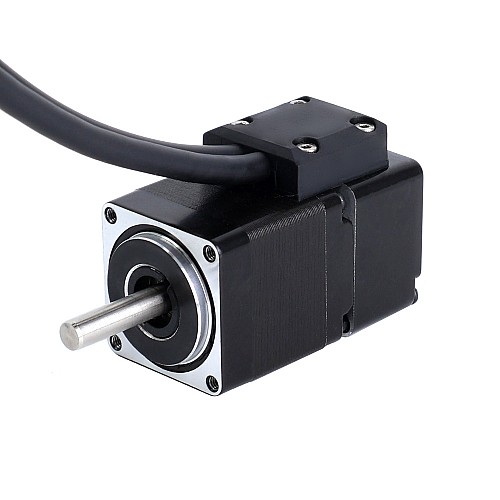

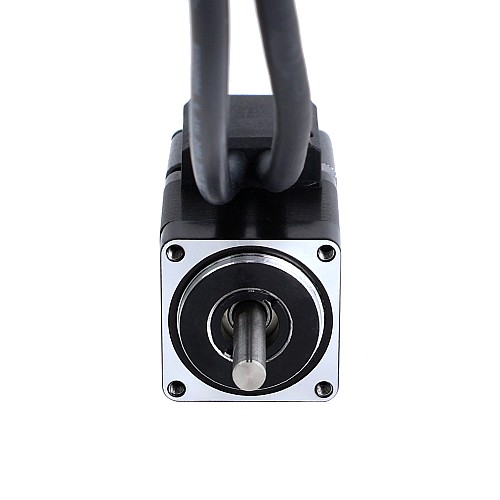

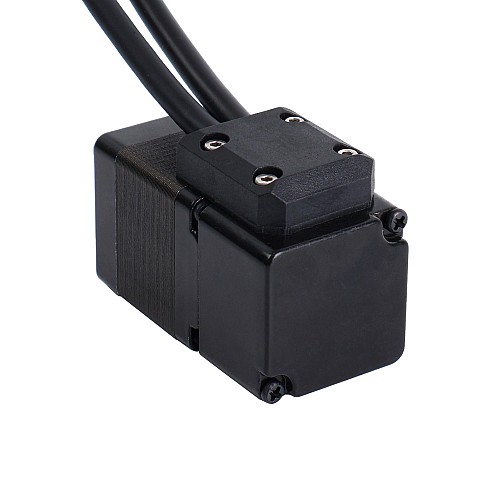

Nema 11 Kapalı Döngü Adım Motoru 0,06 Nm (8,5 oz.in) Kodlayıcı 1000PPR (4000CPR)

0 yorum - Yorum Yap

2.123,64 TL

5 + 2.027,99 TL

10 + 1.940,87 TL

50 + 1.860,59 TL

100 + 1.787,14 TL

Stokta var: 10000
Modeli: 11HS12-1004D-E1000
Brüt ağırlık: 0.18kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

ABD

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu, 1000ppr (4000cpr) artımlı optik kodlayıcı ile donatılmış, 1,0A nominal akıma ve 0,06Nm (8,5oz.in) tutma torkuna sahip Nema 11 kapalı devre adım motorudur. Açık devre adım motorlarına kıyasla gelişmiş doğruluk, daha yüksek tork, azaltılmış motor ısınması, daha düşük güç tüketimi ve dış etkenlere daha iyi tepki sunar.

Elektriksel Özellikler

Üretici Parça Numarası: 11HS12-1004D-E1000
Faz Sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 0,06 Nm (8,5 oz.in)
Anma Akımı/Faz: 1.0A
Faz Direnci: 2.0ohm ± %10
Endüktans: 1,5mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 28 x 28mm
Gövde Uzunluğu: 50mm
Mil Çapı: Φ5mm
Şaft Uzunluğu: 20mm
Kablo Uzunluğu: 300mm
Ağırlık: 0,142 kg

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel Tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 Kanal
Besleme Voltajı Min: 4,5V
Besleme Voltajı Maksimum: 5,5 V
Yüksek Seviye Çıkış Voltajı: 2,4 V - Vcc
Düşük Seviye Çıkış Voltajı: ≤ 0,4 V

Bağlantı

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Renk	Beyaz	Kırmızı	Siyah	Turuncu	Gri	Sarı	Yeşil	Mavi

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A)	1.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	1.5
Faz Direnci (ohm)	2
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	6
Tutma Torku (oz.in)	8.5
Fiziksel Özellikler
Ağırlık(g)	142
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	50
IP Derecelendirmesi	40
Mil Çapı (mm)	5
Şaft Uzunluğu (mm)	20
