CN Satışta - NEMA 23 Entegre Kolay Servo Motor 90W 3000rpm 0,3Nm (42,49oz.in) 20-50VDC Fırçasız DC Servo Motor

-27 %

CN Satışta - NEMA 23 Entegre Kolay Servo Motor 90W 3000rpm 0,3Nm (42,49oz.in) 20-50VDC Fırçasız DC Servo Motor

1 yorum - Yorum Yap

3.564,03 TL

2.607,90 TL

Stokta var: 10000
Modeli: CN-iSV57T-090
Brüt ağırlık: 1.20kg
Sertifikalı: ISO, CE, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

«Kullanılmış ürün» ne anlama geliyor?

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin.
Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

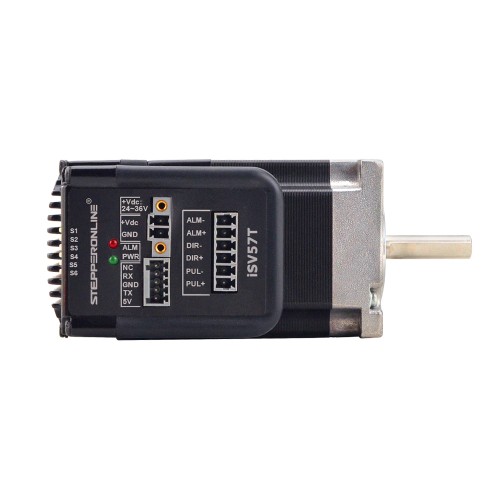

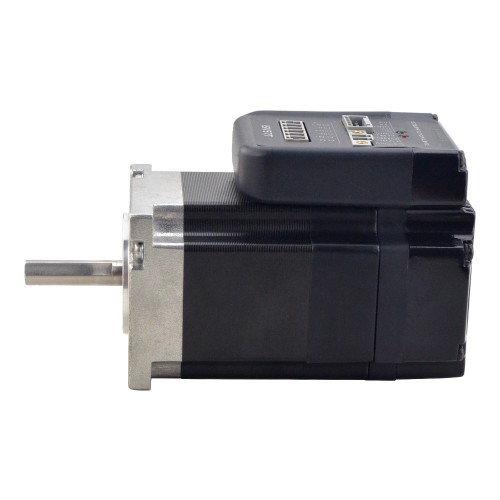

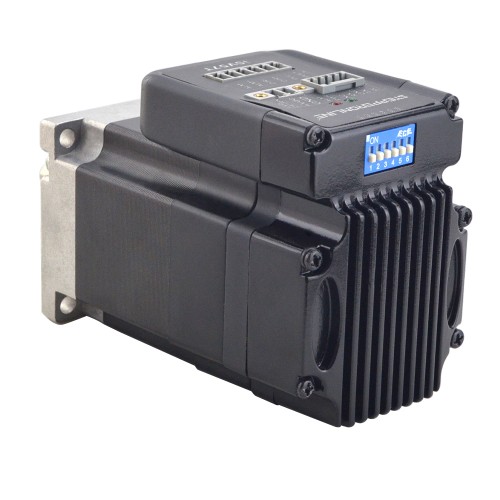

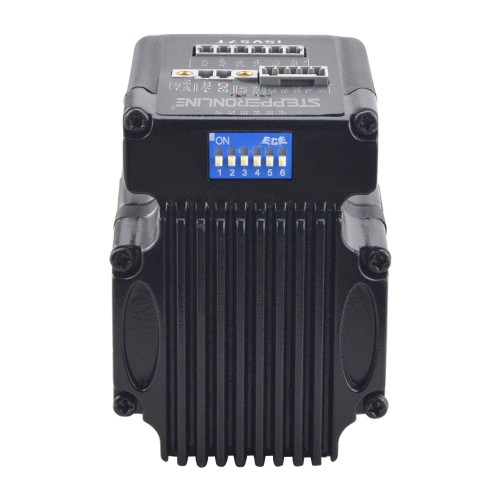

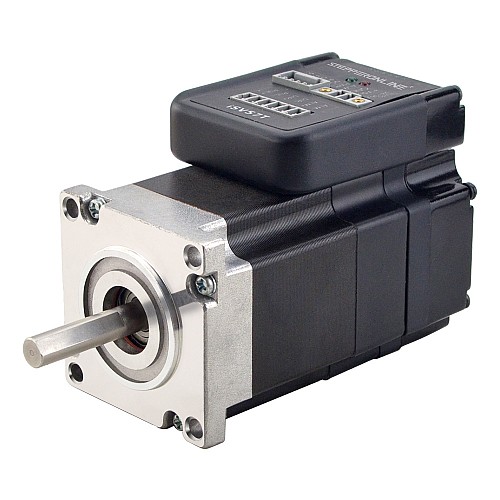

iSV57T-090 entegre servo motor, 16 bit kodlayıcı ve servo sürücü ile entegre edilmiş 57 mm gövde boyutlu fırçasız bir motordur. Oldukça kompakt boyutu ve tüm bileşenleri entegre edilmiş yapısıyla iSV57T-090, montaj alanından tasarruf sağlayabilir, kodlayıcı bağlantı ve motor kablolama süresini ortadan kaldırabilir, paraziti azaltabilir ve kablo ve işçilik maliyetlerini düşürebilir/azaltabilir. Entegre kompakt boyutu, montaj alanından ve kurulum süresinden tasarruf sağlar ve elektriksel paraziti azaltır.

Temel Özellikler

Giriş voltajı 20-50VDC, çıkış tepe akımı 0-6A
Pozisyon kontrolü için adım ve yön komut girişi
Adım motoruyla uyumlu montaj boyutu
Pürüzsüz motor hareketi ve mükemmel tepki süresi
Darbe, Yön'ün izole kontrol girişleri
Tam sistem kontrolleri için harici hareket kontrolörlerine konum içi ve arıza çıkışları
Aşırı voltaj, aşırı akım ve pozisyon hatası koruması

Elektriksel Özellikler

Üretici Parça Numarası: iSV57T-090
Anma Gücü (W): 90W
Giriş Voltajı: +20~50VDC (Tipik 36VDC)
Nominal Tork (Nm/oz.in): 0,3/42,49 (Nm/oz.in)
Tepe Tork (Nm/oz.in): 0,8/113,29 (Nm/oz.in)
Anma Hızı (rpm): 3000rpm
Maksimum Hız (rpm): 4000rpm
Çıkış Tepe Akımı: 0~6A
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~300kHz
Darbe Voltajı: 5V (24V ise seri olarak 2K ohm direnç bağlayın)
İzolasyon Direnci: 100MΩ

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 108mm
Mil Çapı: 8mm
D-kesim Şaft Uzunluğu: 27mm
Şaft Uzunluğu: 33mm
Ağırlık: 0,95 kg

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉):

Soğutma: Doğal Soğutma veya Zorunlu Soğutma
Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
Ortam Sıcaklığı: 0℃ - 40℃
Nem: %40RH - %90RH
Çalışma Sıcaklığı (Isı Emici): 70℃ Maks.
Titreşim: 10-50Hz / 0,15mm
Depolama Sıcaklığı: -20℃ - 65℃

Paket listesi

1 adet iSV57T-090
1 x CABLE-PC-i(PJ): RS232 Kablosu

EG serisi planet dişli kutularıyla uyumlu olması için motorun şaftını 33 mm'den 21 mm'ye kısalttık. Yeni model numarası: iSV57T-090S . Daha kısa bir şaftın çoğu uygulamayı etkilemeyeceğini düşündüğümüzden, bu modeli kademeli olarak daha kısa versiyonla değiştireceğiz.

Voltaj değeri servo motorun nominal torkunu etkilemez, ancak motorun nominal hızını etkiler. Voltaj ne kadar düşükse, motorun ulaşabileceği nominal hız da o kadar düşük olur.

STEPPERONLINE'da satılan tüm servo motorlar arasındaki farklar hakkında daha fazla bilgi edinmek için lütfen bu makaleye bakın.

Ürün Tipi
Ürün Türü	Entegre Servo Motor
Elektriksel Özellikler
Anma Gücü (W)	90
Anma Hızı (dev/dak)	3000
Çıkış Tepe Akımı (A)	0~6
Darbe Giriş Frekansı (kHz)	0~300
Darbe Voltajı (V)	5
Frenli	HAYIR
Giriş Voltajı (V)	20 - 50VDC
Kodlayıcı Çözünürlüğü	16 bit
Kodlayıcı Türü	Manyetik Artımlı
Kontrol Modları	Nabız Modu
Maksimum Hız (dev/dak)	4000
Mantık Sinyali Akımı (mA)	7~16
Nominal Tork (Nm)	0.3
Tepe Torku (Nm)	0.8
Fiziksel Özellikler
Çerçeve Boyutu (mm)	57 x 57
Entegre veya Değil	Evet
Gövde Uzunluğu (mm)	108
Havacılık Fişi Olsun veya Olmasın	HAYIR
IP Derecelendirmesi	20
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	33

File	Size
ISV57T-90.STEP	9.16MB	Download
Tuning Software: iSV-T_STEPPERONLINE	1.42MB	Download
iSV57T-090_Full_Datasheet.pdf	124.13KB	Download
iSV57T(S)_Manual.pdf	1.25MB	Download
ISV57T-090_Torque_Speed_Curve.pdf	150.03KB	Download
