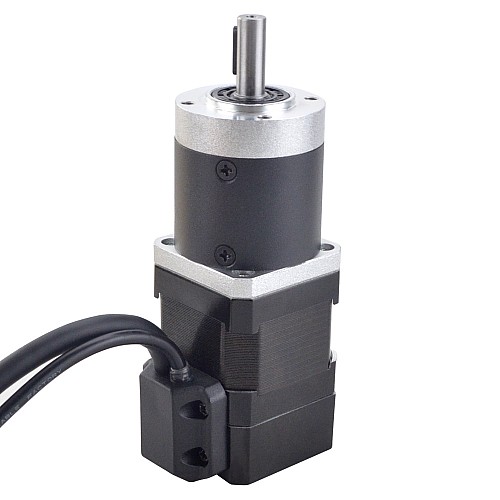

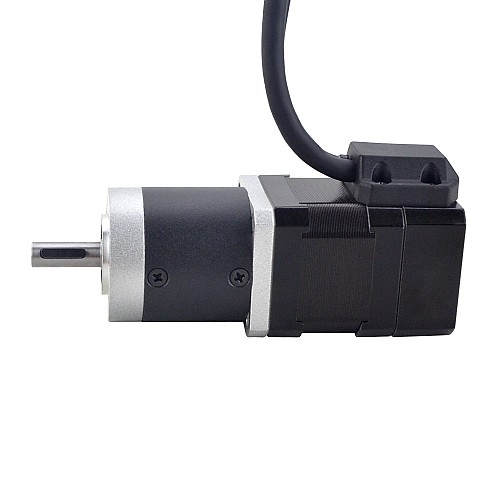

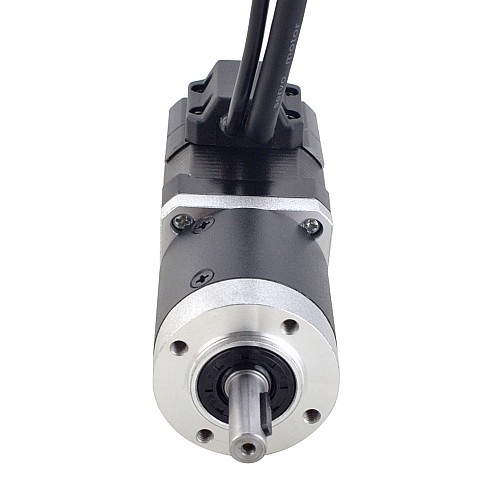

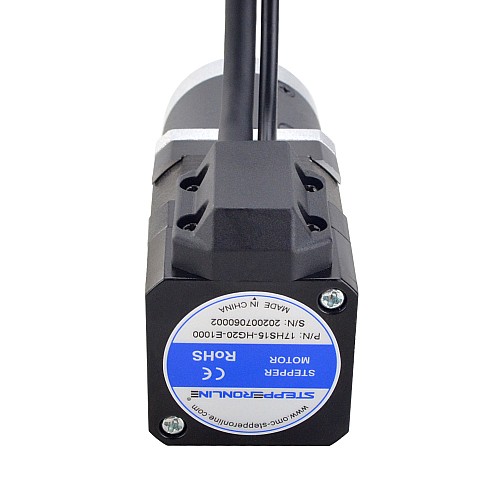

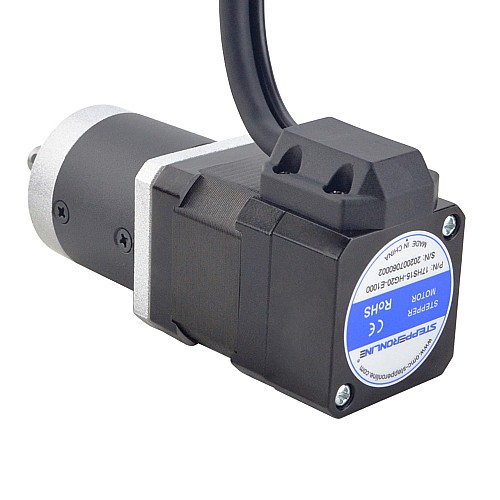

CN Satışta - Nema 17 Kapalı Döngü Adım Motoru L=39mm Dişli Oranı 20:1 Yüksek Hassasiyetli Planet Dişli Kutusu

-33 %

CN Satışta - Nema 17 Kapalı Döngü Adım Motoru L=39mm Dişli Oranı 20:1 Yüksek Hassasiyetli Planet Dişli Kutusu

0 yorum - Yorum Yap

3.553,36 TL

2.380,72 TL

Stokta var: 10000
Modeli: CN-17HS15-HG20-E1000
Brüt ağırlık: 0.96kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS15-HG20-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 0,39 Nm (55,24 oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1.6ohm
Endüktans: 3,2mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Gövde Uzunluğu: 107,3mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 23,5 mm
Kama Yuvası Mil Uzunluğu: 14mm
Kablo Uzunluğu: 300mm
Ağırlık: 0,67 kg

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 20:1
Verimlilik: %75
Yük olmayan durumdaki geri boşluk: <=1,6 derece
Maksimum İzin Verilen Tork: 10 Nm (1416,4 oz.in)
Anlık İzin Verilen Tork: 15Nm(2124oz.in)
Maksimum Radyal Yük: 100N
Gürültü: <=50dB
Ortam Sıcaklığı: -10 - 50℃

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

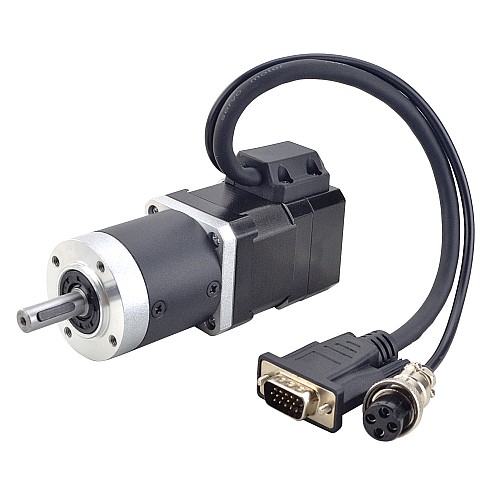

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Anma Akımı (A)	1.68
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	2
Endüktans (mH)	3.2
Faz Direnci (ohm)	1.6
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	39
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	20
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	107.3
IP Derecelendirmesi	40
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	23.5
Şanzıman Tipi	HG Serisi Planet Dişli Kutusu
Yük Olmayan Durumdaki Geri Boşluk	<=1.6 derece
