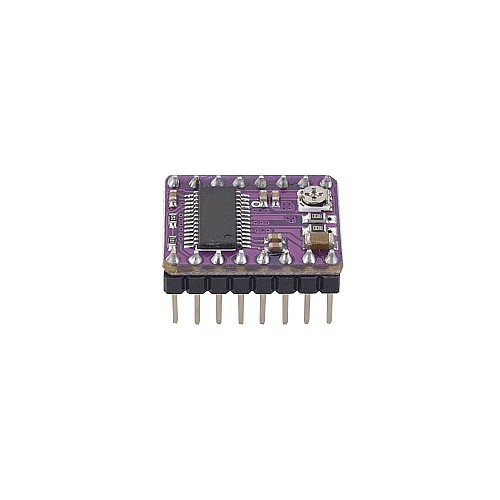

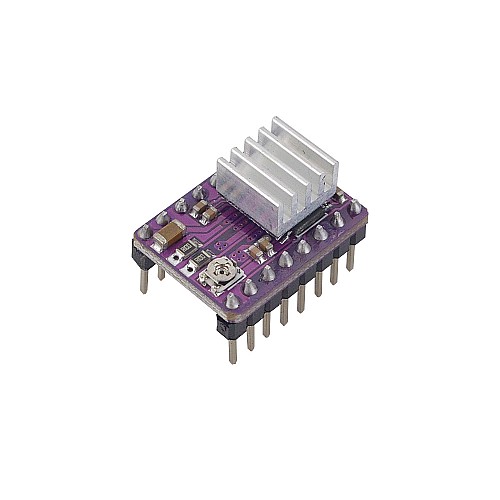

3D Yazıcı Reprap için Isı Emicili DRV8825 Step Motor Sürücü Modülü (5 Adetlik Paket)

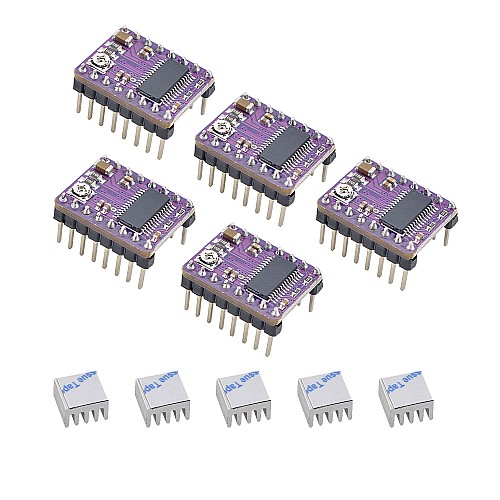

Paket şunları içerir:
5 x DRV8825

DRV8825, dönüştürücü ve aşırı akım korumasına sahip bir DMOS mikrostep sürücüdür.

Temel Özellikler:

• Bu ürün, bipolar adım motorlarını tam, yarım, 1/4, 1/8, 1/16 ve 1/32 adım modlarında çalıştırabilir
• 45 V ve 2,5 A'ya kadar çıkış sürücü performansı
• DRV8825, yavaş veya karışık sönümleme modlarında çalışan sabit bir kapalı zamanlı akım regülatörü içerir
• Dönüştürücü, DRV8825'in kolay uygulanmasının anahtarıdır. Motoru mikro adımlar üretecek şekilde çalıştırmak için "adım" girişine bir darbe girmeniz yeterlidir.
• Faz sırası tablosuna, yüksek frekans kontrol hattına veya karmaşık arayüz programlamasına gerek yok
• DRV8825 arayüzü, karmaşık mikroişlemcilerin kullanılamadığı veya aşırı yüklendiği uygulamalar için idealdir.

Elektriksel Özellikler:

• 8V ~ 45V 2.5A altındaki adım motorlarını sürmek için uygundur;

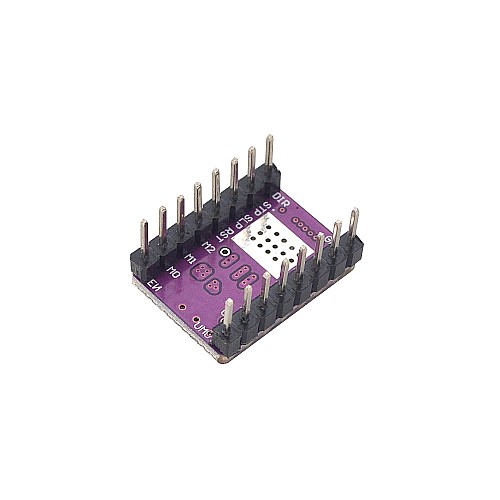

• Basit adım ve yön kontrol arayüzü;
• Beş farklı adım modu: tam, yarım, 1/4, 1/8, 1/16 ve 1/32;
• Ayarlanabilir potansiyometre, daha yüksek bir adım oranı elde etmek için maksimum akım çıkışını ayarlayabilir;
• Otomatik akım zayıflama modu algılama/seçimi;
• Aşırı sıcaklık kapatma devresi, düşük voltaj kilitlemesi, çapraz akım koruması;
• Kısa devre toprak koruması ve kısa devre yük koruması
• 3.3V ve 5V uyumlu mantık akımı

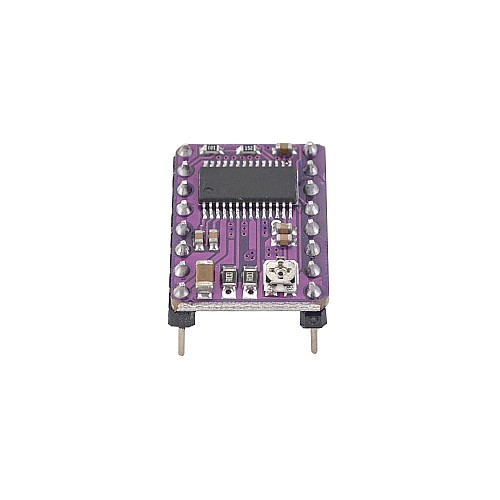

• Akım sürüş algoritması: I = V * 2, potansiyometrenin üç pini vardır. DRV8825'e bakan pin ile GND arasındaki voltajı ölçmek için bir multimetre kullanın. Akım, potansiyometre ile ayarlanabilir. Saat yönünde çevirerek akımı artırabilirsiniz. Saat yönünün tersine çevirerek akımı artırabilirsiniz.
