YS Serisi 4 Eksenli Kapalı Döngü Adımlayıcı CNC Kiti 3,00 Nm (424,83 oz.in) Nema 23 Motor, 1,5 m Kablolar ve Güç Kaynağı ile

• 4 x 23HS40-5004D-E1K-1M5: S Serisi Nema 23 Kapalı Döngü Adım Motoru 3,00 Nm (424,83 oz.in) Kodlayıcı 1000PPR (4000CPR)
• 4 x CL57Y: Nema 17, 23, 24 Step Motor için Y Serisi Kapalı Döngü Step Motor Sürücüsü 0-7.0A 24-50VDC
• 2 x LE-350-48: 350W 48V 7.3A 115/230V Anahtarlama Güç Kaynağı

Motor Özellikleri

• Üretici Parça Numarası: 23HS40-5004D-E1K-1M5
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 3.00 Nm (424.83 oz.in)
• Anma Akımı/faz: 5.0A
• Faz Direnci: 0,7 ohm ± %10
• Endüktans: 2,3 mH ± %20 (1 KHz)
• Yalıtım Sınıfı: B 130°C[266°F]
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 122mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 22mm
• D-Kesim Uzunluğu: 15mm
• Kablo Uzunluğu: 1500mm

Kodlayıcı Spesifikasyonu

• Çıkış Devresi Tipi: Diferansiyel tip
• Kodlayıcı Türü: Optik Artımlı
• Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
• Çıkış Sinyali Kanalları: 2 kanal
• Besleme Voltajı Min: 4V
• Besleme Voltajı Maksimum: 5V
• Çıkış Akımı: 100mA
• Çıkış Yüksek Voltajı: 5V
• Çıkış Düşük Voltajı: 4,5 V
• Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

• Çıkış Tepe Akımı: 0~7A(0~5 RMS)
• Giriş Voltajı: +24~50VDC (Tipik 36VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 500MΩ

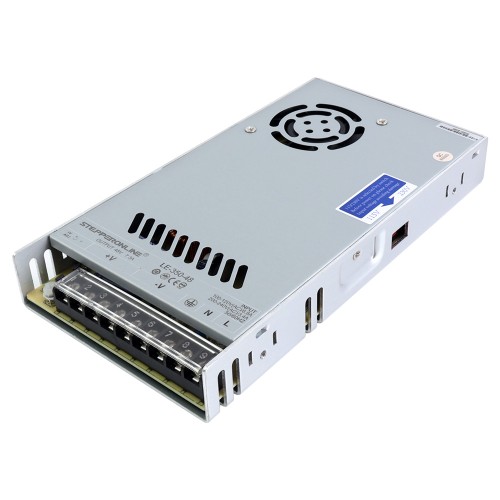

Güç Kaynağı Özellikleri

• Parça Numarası: LE-350-48
• Giriş Voltajı: 115/230VAC±%20
• Giriş Frekansı: 47-63Hz
• Giriş Akımı: 40A/230VAC
• Çıkış Voltajı: 48V
• Çıkış Akımı: 7.3A
• Nominal Çıkış Gücü: 350W
• Kaçak Akım: <0,5mA/230VAC
• Boyutlar: 215*115*30mm (U*G*Y)
• Dahili EMI filtresi
• Yüksek verimlilik düşük maliyet
• Dahili DC fan ile zorunlu hava soğutması
• Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı
