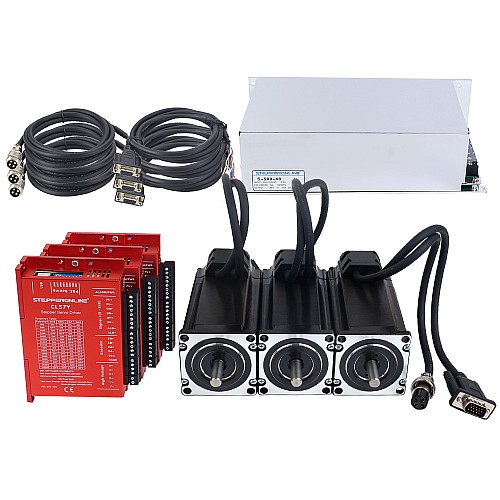

YS Serisi 3 Eksenli Kapalı Döngü Adımlayıcı CNC Kiti 3,00 Nm (424,83 oz.in) Nema 23 Motor, 2,0 m Kablolar ve Güç Kaynağı ile

0 yorum - Yorum Yap

10.216,39 TL

5 + 9.867,50 TL

10 + 9.541,24 TL

50 + 9.235,91 TL

100 + 8.949,37 TL

Stokta var: 10000
Modeli: 3-CLYS30
Brüt ağırlık: 8.22kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu CNC kiti şunları içerir:

3 x 23HS40-5004D-E1000: S Serisi Nema 23 Kapalı Döngü Adım Motoru 3,00 Nm (424,83 oz.in) Kodlayıcı 1000PPR (4000CPR)
3 x CL57Y: Nema 17, 23, 24 Adım Motoru için Y Serisi Kapalı Döngü Adım Motoru Sürücüsü 0-7.0A 24-50VDC
1 x S-500-48: 500W 48V 10.5A 115/230V Anahtarlama Güç Kaynağı
3 x CE2-M2-20: 1,7 m (67") Uzunluğunda Kodlayıcı ve Motor Uzatma Kabloları

Motor Özellikleri

Üretici Parça Numarası: 23HS40-5004D-E1000
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 3.00 Nm (424.83 oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0,6 ohm ± %10
Endüktans: 2,3 mH ± %20 (1 KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 122mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 22mm
D-Kesim Uzunluğu: 15mm
Kablo Uzunluğu: 300mm

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~7A(0~5 RMS)
Giriş Voltajı: +24~50VDC (Tipik 36VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

Güç Kaynağı Özellikleri

Parça Numarası: S-500-48
48V DC 10,5A çıkış
AC giriş voltaj aralığı: 92~135V/180~264VAC
115V/230V AC şalterle seçildi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Düşük çıkış dalgalanması ve sapma
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
215*115*50mm (U*G*Y)

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Lütfen Y serisi step sürücü hata ayıklama yazılımını buradan indirin.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	3
Endüktans (mH)	2.3
Faz Direnci (ohm)	0.6
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	Güç Kaynağı
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	22
Ürün Serisi	YS Serisi

File	Size
S-500-48.pdf	109.23KB	Download
23HS40-5004D-E1000_Torque_Curve.pdf	166.14KB	Download
23HS40-5004D-E1000.STEP	6.59MB	Download
CL57Y_MANUAL.pdf	790.19KB	Download
CL57Y.STEP	3.03MB	Download
23HS40-5004D-E1000_Full_Datasheet.pdf	107.98KB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
23HS40-5004D-E1000_Full_Datasheet.pdf	107.98KB	Download
