YS Serisi 3 Eksenli 4,00 Nm (566,45 oz.in) Nema 24 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile

0 yorum - Yorum Yap

9.325,59 TL

5 + 9.053,57 TL

10 + 8.796,49 TL

50 + 8.553,94 TL

100 + 8.324,19 TL

Stokta var: 10000
Modeli: 3-CLYS40
Brüt ağırlık: 10.10kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

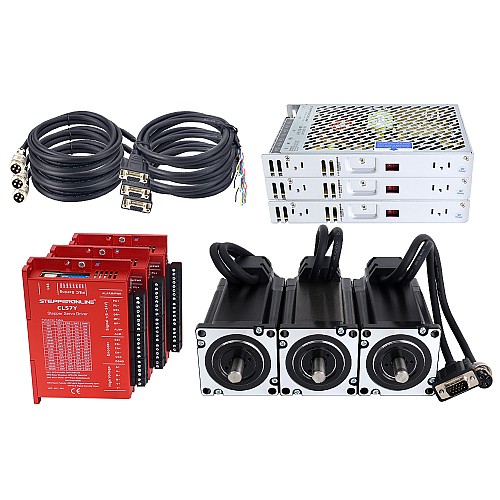

Bu CNC kiti şunları içerir:

3 x 24HS40-5004D-E1000: Nema 24 Kapalı Döngü Adım Motoru 4,00 Nm (566,45 oz.in) Kodlayıcı 1000PPR (4000CPR)
3 x CL57Y: Nema 17, 23, 24 Adım Motoru için Y Serisi Kapalı Döngü Adım Motoru Sürücüsü 0-7.0A 24-50VDC
3 x LE-250-48: 250W 48V 5.2A Anahtarlama Güç Kaynağı sürücüsü
3 x 1 x CE2-M2-20: 1,7 m (67") Motor AWG20 ve Kodlayıcı Uzatma Kablosu

Motor Özellikleri

Parça Numarası: 24HS40-5004D-E1000
Faz sayısı: 2
Tutma Torku: 4.00Nm(566.45oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0.6ohm
Endüktans: 2,6 mH ± %20 (1 KHz)
Çerçeve Boyutu: 60 x 60mm
Gövde Uzunluğu: 125mm
Mil Çapı: Φ10mm
Şaft Uzunluğu: 21mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Minimum Besleme Voltajı: 4,5 V
Maksimum Besleme Voltajı: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Voltajı: 4,5 V
Çıkış Düşük Voltajı: 4.2-4.3V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~7A(0~5RMS)
Giriş Voltajı: +24~50VDC (Tipik 36VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

Güç Kaynağı Özellikleri

Parça Numarası: LE-250-48
Giriş Voltajı: 115/230VAC±%20
Giriş Frekansı: 47-63Hz
Giriş Akımı: 40A/230VAC
Çıkış Voltajı: 48V
Çıkış Akımı: 5.2A
Nominal Çıkış Gücü: 250W
Kaçak Akım: <0,5mA/230VAC
Boyutlar: 215*115*30mm (U*G*Y)
Dahili EMI filtresi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	3
Endüktans (mH)	2.6
Faz Direnci (ohm)	0.6
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	400
Tutma Torku (oz.in)	566.45
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 24 (60 x 60)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	Güç Kaynağı
Mil Çapı (mm)	10
Şaft Uzunluğu (mm)	21
Ürün Serisi	YS Serisi

File	Size
24HS40-5004D-E1000.STEP	7.67MB	Download
24HS40-5004D-E1000_Full_Datasheet.pdf	165.74KB	Download
24HS40-5004D-E1000_Torque_Curve.pdf	142.76KB	Download
LE-250-48.pdf	258.5KB	Download
CL57Y_MANUAL.pdf	790.19KB	Download
CL57Y.STEP	3.03MB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
