Name: YS Serisi 3 Eksenli 4,00 Nm (566,45 oz.in) Nema 24 Kapalı Döngü Adım Motoru Kiti V2.0 Güç Kaynağı ile
Brand: STEPPERONLINE
SKU: 3-CLYS40-V20
Price: 9743.26 TRY
Availability: InStock

YS Serisi 3 Eksenli 4,00 Nm (566,45 oz.in) Nema 24 Kapalı Döngü Adım Motoru Kiti V2.0 Güç Kaynağı ile - 3-CLYS40-V20 | StepperOnline

3-CLYS40-V20

Çıkış Mili TipiD

Mil Çapı (mm)10

Şaft Uzunluğu (mm)21

Kodlayıcı Çözünürlüğü1000PPR

Soru

İndirilenler

CL57Y-V20.STEPSTEP · 14.7MBİndirmek için giriş yapın CL57Y(V2.0)_pulse_stepper_driver_manual_V1.0.pdfPDF · 852.7KB 24HS40-5004D-E1000.STEPSTEP · 7.67MBİndirmek için giriş yapın 24HS40-5004D-E1000_Full_Datasheet.pdfPDF · 239.17KB 24HS40-5004D-E1000_Torque_Curve.pdfPDF · 84.41KB LE-250-48.pdfPDF · 258.5KB

Aynı seri

Model	Çıkış Mili Tipi	Mil Çapı (mm)	Şaft Uzunluğu (mm)	Kodlayıcı Çözünürlüğü	Fiyat	Stok
1-ACLYS120	Kama yolu	14	37	1000PPR	4.799,64 TL	Stokta Var
1-ACLYS120-1M5	Kama yolu	14	37	1000PPR	4.595,86 TL	Stokta Var
1-ACLYS65	Kama yolu	14	37	1000PPR	5.224,22 TL	Stokta Var
1-ACLYS65-1M5	Kama yolu	14	37	1000PPR	4.139,08 TL	Stokta Var
1-CL42T-P05-V41	D	5	24	1000PPR	3.560,40 TL	Stokta Var
1-CL42T-P07-V41	D	5	24	1000PPR	3.651,94 TL	Stokta Var
1-CL42T-S01-V41	D	5	20	1000PPR	2.145,44 TL	Stokta Var
1-CL42T-S04-V41	D	5	24	1000PPR	2.209,84 TL	Stokta Var
1-CL42T-S05-V41	D	5	24	1000PPR	2.247,56 TL	Stokta Var
1-CL42T-S08-V41	D	5	24	1000PPR	2.295,86 TL	Stokta Var
1-CL57T-P12-V41	D	8	21	1000PPR	3.833,64 TL	Stokta Var
1-CL57T-P20-V41	D	8	21	1000PPR	3.983,60 TL	Stokta Var
1-CL57T-P30-V41	D	10	21	1000PPR	4.323,54 TL	Stokta Var
1-CL57T-S12-V41	D	8	21	1000PPR	2.567,72 TL	Stokta Var
1-CL57T-S20-V41	D	8	21	1000PPR	2.698,36 TL	Stokta Var
1-CL57T-S30-V41	D	10	21	1000PPR	2.884,20 TL	Stokta Var
1-CL57T-S30A-V41	D	8	21	1000PPR	2.959,64 TL	Stokta Var
1-CL57T-S40-V41	D	10	21	1000PPR	2.989,54 TL	Stokta Var
1-CL57TE-S12	D	8	21	1000PPR	2.586,12 TL	Stokta Var
1-CL57TE-S20	D	8	21	1000PPR	2.725,96 TL	Stokta Var
1-CL57TE-S30	D	10	21	1000PPR	2.919,62 TL	Stokta Var
1-CL57TE-S30A	D	8	21	1000PPR	3.005,64 TL	Stokta Var
1-CL57TE-S40	D	10	21	1000PPR	3.037,84 TL	Stokta Var
1-CL57Y-S12-V20	D	8	21	1000PPR	2.196,50 TL	Stokta Var
1-CL57Y-S20-V20	D	8	21	1000PPR	2.315,18 TL	Stokta Var
1-CL57Y-S30	D	8	22	1000PPR	3.584,32 TL	Stokta Var
1-CL57Y-S30-1M5	D	8	21	1000PPR	2.247,56 TL	Stokta Var
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	2.237,44 TL	Stokta Var
1-CL57Y-S30-V20	D	8	22	1000PPR	2.443,06 TL	Stokta Var
1-CL57Y-S30A-V20	D	8	21	1000PPR	2.552,54 TL	Stokta Var

Kategorideki tümünü gör

YS Serisi 3 Eksenli 4,00 Nm (566,45 oz.in) Nema 24 Kapalı Döngü Adım Motoru Kiti V2.0 Güç Kaynağı ile

Bu CNC kiti şunları içerir: 3 x 24HS40-5004D-E1000: Nema 24 Kapalı Döngü Adım Motoru 4,00 Nm (566,45... Devamını oku

0 yorum • Yorum Yap

itibaren

9.743,26 TL

5 + 9.458,98 TL

10 + 9.190,34 TL

50 + 8.936,88 TL

100 + 8.696,76 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Birleşik Krallık (+1.847,36 TL)

Rusya (+2.328,06 TL)

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

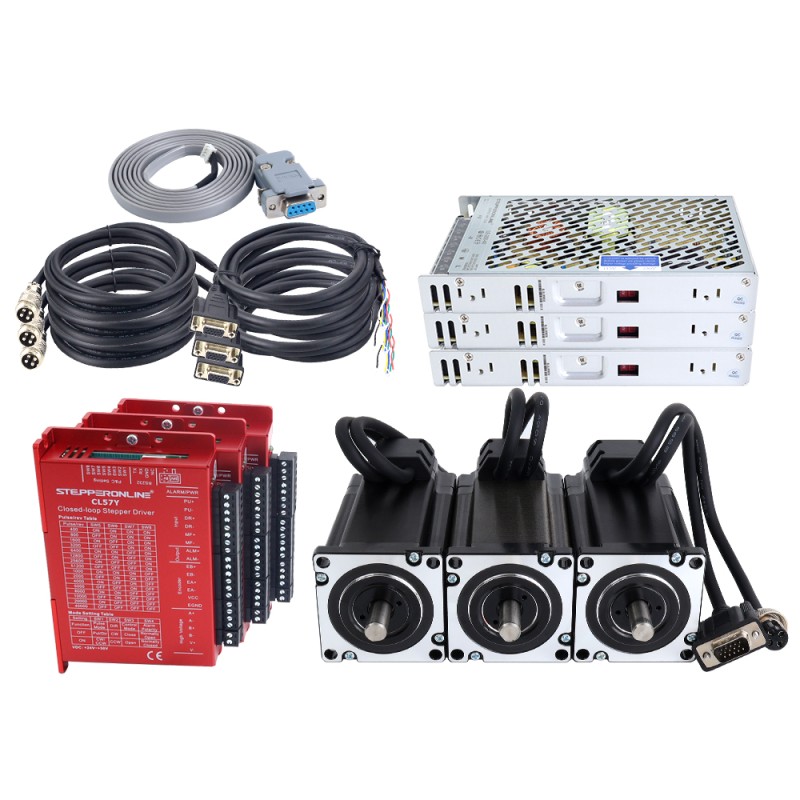

Bu CNC kiti şunları içerir:

3 x 24HS40-5004D-E1000: Nema 24 Kapalı Döngü Adım Motoru 4,00 Nm (566,45 oz.in) Kodlayıcı 1000PPR (4000CPR)
3 x CL57Y-V20: Y Serisi V2.0 Kapalı Döngü Step Motor Sürücü 0-7.0A 24-50VDC, Nema 17, 23, 24 Step Motor için
3 x LE-250-48: 250W 48V 5.2A Anahtarlama Güç Kaynağı sürücüsü
3 x 1 x CE2-M2-20: 1,7 m (67") Motor AWG20 ve Kodlayıcı Uzatma Kablosu
1 x CABLE-PC-2: RS232 hata ayıklama kablosu

Motor Özellikleri

Parça Numarası: 24HS40-5004D-E1000
Faz sayısı: 2
Tutma Torku: 4.00Nm(566.45oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0.6ohm
Endüktans: 2,6 mH ± %20 (1 KHz)
Çerçeve Boyutu: 60 x 60mm
Gövde Uzunluğu: 122mm
Mil Çapı: Φ10mm
Şaft Uzunluğu: 21mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Minimum Besleme Voltajı: 4,5 V
Maksimum Besleme Voltajı: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Voltajı: 4,5 V
Çıkış Düşük Voltajı: 4.2-4.3V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~7A(0~5,6RMS)
Giriş Voltajı: +24~50VDC
Logic Giriş Akımı: 1~7,5mA
Darbe Giriş Frekansı: 0~200kHz
İzolasyon Direnci: 10MΩ

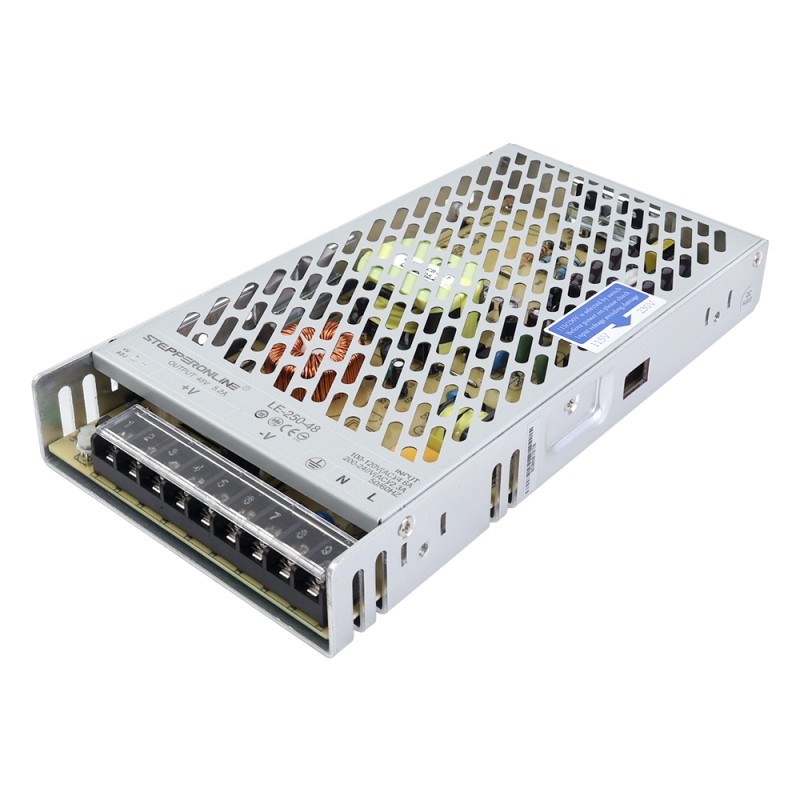

Güç Kaynağı Özellikleri

Parça Numarası: LE-250-48
Giriş Voltajı: 115/230VAC±%20
Giriş Frekansı: 47-63Hz
Giriş Akımı: 40A/230VAC
Çıkış Voltajı: 48V
Çıkış Akımı: 5.2A
Nominal Çıkış Gücü: 250W
Kaçak Akım: <0,5mA/230VAC
Boyutlar: 215*115*30mm (U*G*Y)
Dahili EMI filtresi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	3
Endüktans (mH)	2.6
Faz Direnci (ohm)	0.6
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	400
Tutma Torku (oz.in)	566.45
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 24 (60 x 60)
Çıkış Mili Tipi	D
Güç Kaynağı	Güç Kaynağı
Kablo Uzunluğu (mm)	2000
Mil Çapı (mm)	10
Şaft Uzunluğu (mm)	21
Ürün Serisi	YS Serisi
