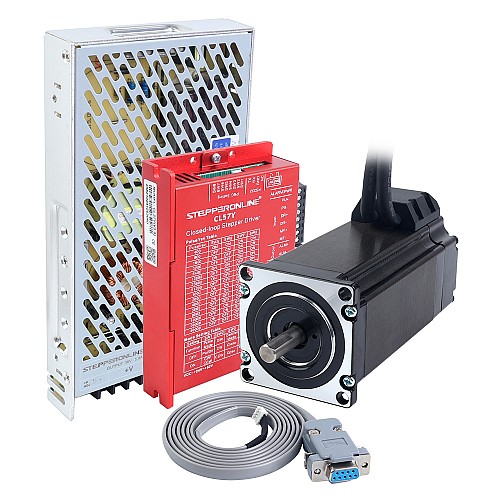

YS Serisi 1 Eksenli Kapalı Döngü Adımlayıcı CNC Kiti V2.0 3,00 Nm (424,83 oz.in) Nema 23 Motor, 1,5m Kablolar ve Güç Kaynağı ile

0 yorum - Yorum Yap

2.713,38 TL

5 + 2.633,95 TL

10 + 2.559,22 TL

50 + 2.488,76 TL

100 + 2.422,14 TL

Stokta var: 10000
Modeli: 1-CLYS30-1M5-V20
Brüt ağırlık: 3.13kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

ABD

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu CNC kiti şunları içerir:

1 x 23HS40-5004D-E1K-1M5: S Serisi Nema 23 Kapalı Döngü Adım Motoru 3,00 Nm (424,83 oz.in) Kodlayıcı 1000PPR (4000CPR)
1 x CL57Y-V20: Y Serisi V2.0 Kapalı Döngü Step Motor Sürücü 0-7.0A 24-50VDC, Nema 17, 23, 24 Step Motor için
1 x LE-201-36: 201W 36V 5.9A 115/230V Anahtarlama Güç Kaynağı
1 x CABLE-PC-2: RS232 hata ayıklama kablosu

Motor Özellikleri

Üretici Parça Numarası: 23HS40-5004D-E1K-1M5
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 3.00 Nm (424.83 oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0,7 ohm ± %10
Endüktans: 2,3 mH ± %20 (1 KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 122mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 22mm
D-Kesim Uzunluğu: 15mm
Kablo Uzunluğu: 1500mm

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~7A(0~5.6RMS)
Giriş Voltajı: +24~50VDC
Logic Giriş Akımı: 1~7,5mA
Darbe Giriş Frekansı: 0~200kHz
İzolasyon Direnci: 10MΩ

Güç Kaynağı Özellikleri

Parça Numarası: LE-201-36
Giriş Voltajı: 115/230VAC±%20
Giriş Frekansı: 47-63Hz
Giriş Akımı: 40A/230VAC
Çıkış Voltajı: 36V
Çıkış Akımı: 5.9A
Nominal Çıkış Gücü: 201W
Kaçak Akım: <0,5mA/230VAC
Boyutlar: 215*115*30mm (U*G*Y)
Dahili EMI filtresi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

PIN	Siyah	Kırmızı	Beyaz	Sarı	Yeşil	Mavi
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

CL57Y-V20, bir 5V/24V seçici anahtar ekleyerek ve ücretsiz bir RS232 hata ayıklama kablosu içererek CL57Y'yi geliştirir.

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Lütfen Y serisi step sürücü hata ayıklama yazılımını buradan indirin.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Endüktans (mH)	2.3
Faz Direnci (ohm)	0.7
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	Güç Kaynağı
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Ürün Serisi	YS Serisi

File	Size
CL57Y-V20.STEP	14.7MB	Download
CL57Y(V2.0)_pulse_stepper_driver_manual_V1.0.pdf	852.7KB	Download
23HS40-5004D-E1K-1M5_Torque_Curve.pdf	170.86KB	Download
23HS40-5004D-E1K-1M5_Full_Datasheet.pdf	58.29KB	Download
23HS40-5004D-E1K-1M5.STEP	1.23MB	Download
