Name: YS Serisi 1 Eksenli Kapalı Döngü Adım Motoru Kiti 12,0Nm(1699,34oz.in) Nema 34 Motor ve AC Transformatör ile
Brand: STEPPERONLINE
SKU: 1-ACLYS120
Price: 4799.64 TRY
Availability: InStock

YS Serisi 1 Eksenli Kapalı Döngü Adım Motoru Kiti 12,0Nm(1699,34oz.in) Nema 34 Motor ve AC Transformatör ile

1-ACLYS120

Çıkış Mili TipiKama yolu

Mil Çapı (mm)14

Şaft Uzunluğu (mm)37

Kodlayıcı Çözünürlüğü1000PPR

Soru

İndirilenler

CL86Y.STPSTP · 5.44MBİndirmek için giriş yapın Y_Series_Closed_Loop_Driver_Debugging_Software_4.11.zipZIP · 31.09MB CL86Y_user_manual.pdfPDF · 819.26KB 34HS59-6004D-E1000.STEPSTEP · 7.39MBİndirmek için giriş yapın 34HS59-6004D-E1000_Full_Datasheet.pdfPDF · 144.91KB 34HS59-6004D-E1000_Torque_Curve.pdfPDF · 101.3KB

Aynı seri

Model	Çıkış Mili Tipi	Mil Çapı (mm)	Şaft Uzunluğu (mm)	Kodlayıcı Çözünürlüğü	Fiyat	Stok
1-ACLYS120	Kama yolu	14	37	1000PPR	4.799,64 TL	Stokta Var
1-ACLYS120-1M5	Kama yolu	14	37	1000PPR	4.595,86 TL	Stokta Var
1-ACLYS65	Kama yolu	14	37	1000PPR	5.224,22 TL	Stokta Var
1-ACLYS65-1M5	Kama yolu	14	37	1000PPR	4.139,08 TL	Stokta Var
1-CL42T-P05-V41	D	5	24	1000PPR	3.560,40 TL	Stokta Var
1-CL42T-P07-V41	D	5	24	1000PPR	3.651,94 TL	Stokta Var
1-CL42T-S01-V41	D	5	20	1000PPR	2.145,44 TL	Stokta Var
1-CL42T-S04-V41	D	5	24	1000PPR	2.209,84 TL	Stokta Var
1-CL42T-S05-V41	D	5	24	1000PPR	2.247,56 TL	Stokta Var
1-CL42T-S08-V41	D	5	24	1000PPR	2.295,86 TL	Stokta Var
1-CL57T-P12-V41	D	8	21	1000PPR	3.833,64 TL	Stokta Var
1-CL57T-P20-V41	D	8	21	1000PPR	3.983,60 TL	Stokta Var
1-CL57T-P30-V41	D	10	21	1000PPR	4.323,54 TL	Stokta Var
1-CL57T-S12-V41	D	8	21	1000PPR	2.567,72 TL	Stokta Var
1-CL57T-S20-V41	D	8	21	1000PPR	2.698,36 TL	Stokta Var
1-CL57T-S30-V41	D	10	21	1000PPR	2.884,20 TL	Stokta Var
1-CL57T-S30A-V41	D	8	21	1000PPR	2.959,64 TL	Stokta Var
1-CL57T-S40-V41	D	10	21	1000PPR	2.989,54 TL	Stokta Var
1-CL57TE-S12	D	8	21	1000PPR	2.586,12 TL	Stokta Var
1-CL57TE-S20	D	8	21	1000PPR	2.725,96 TL	Stokta Var
1-CL57TE-S30	D	10	21	1000PPR	2.919,62 TL	Stokta Var
1-CL57TE-S30A	D	8	21	1000PPR	3.005,64 TL	Stokta Var
1-CL57TE-S40	D	10	21	1000PPR	3.037,84 TL	Stokta Var
1-CL57Y-S12-V20	D	8	21	1000PPR	2.196,50 TL	Stokta Var
1-CL57Y-S20-V20	D	8	21	1000PPR	2.315,18 TL	Stokta Var
1-CL57Y-S30	D	8	22	1000PPR	3.584,32 TL	Stokta Var
1-CL57Y-S30-1M5	D	8	21	1000PPR	2.247,56 TL	Stokta Var
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	2.237,44 TL	Stokta Var
1-CL57Y-S30-V20	D	8	22	1000PPR	2.443,06 TL	Stokta Var
1-CL57Y-S30A-V20	D	8	21	1000PPR	2.552,54 TL	Stokta Var

Kategorideki tümünü gör

YS Serisi 1 Eksenli Kapalı Döngü Adım Motoru Kiti 12,0Nm(1699,34oz.in) Nema 34 Motor ve AC Transformatör ile

Bu CNC kiti şunları içerir: 1 x 34HS59-6004D-E1000: S Serisi Nema 34 Kapalı Döngü Adım Motoru 12,00 ... Devamını oku

0 yorum • Yorum Yap

itibaren

4.799,64 TL

5 + 4.659,34 TL

10 + 4.527,32 TL

50 + 4.402,20 TL

100 + 4.283,98 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

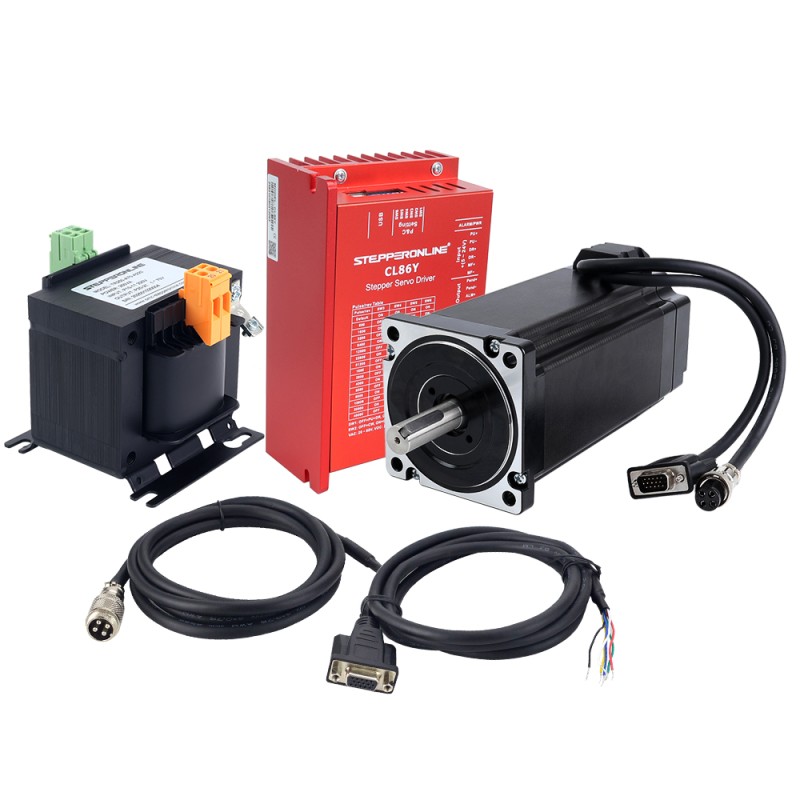

Bu CNC kiti şunları içerir:

1 x 34HS59-6004D-E1000: S Serisi Nema 34 Kapalı Döngü Adım Motoru 12,00 Nm (1699,34 oz.in) Kodlayıcı 1000PPR (4000CPR)

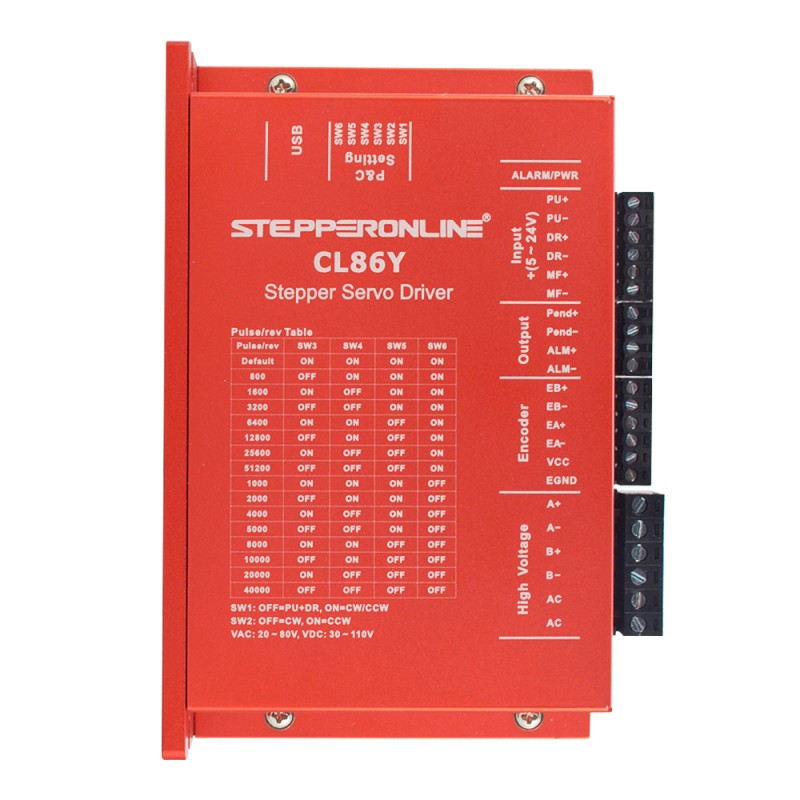

1 x CL86Y: Y Serisi Kapalı Döngü Adım Motoru Sürücüsü 0-8,5A 20-80VAC/30-110VDC Nema 34 Adım Motoru için
1 x CE2-M2-18: 1,7 m (67") Uzunluğunda Kodlayıcı ve Motor Uzatma Kabloları

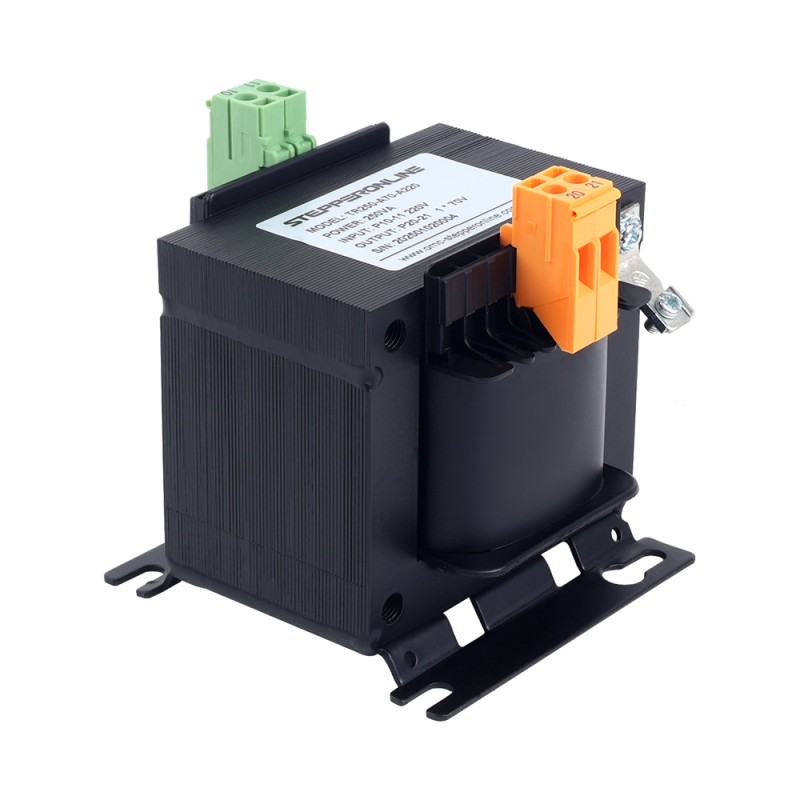

1 x TR250-A70-A220: 250VA Tek Fazlı Kare Kontrol Trafosu 220VAC ila 70VAC 50/60Hz

Motor Özellikleri

Üretici Parça Numarası: 34HS59-6004D-E1000
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 12.00Nm(1699.34oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,53 ohm ± %10
Endüktans: 4,8mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 175mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~8,5A（0~6 RMS）
Giriş Voltajı: 20~80VAC/30~110VDC (Tipik 48/60VDC)
Lojik Giriş Akımı: 7~20mA
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

Transformatör Özellikleri

Parça Numarası: TR250-A70-A220
Faz: Tek Faz
Güç: 250VA
Birincil Anma Gerilimi: 70VAC
Yükleme Voltajı: 220VAC ± %5
Frekans: 50/60Hz
Bobin Yapısı: Kare
Yalıtım Sınıfı: Sınıf B(130℃)
Çerçeve Boyutu: 97x104x106mm
Montaj deliği mesafesi: 80x84mm

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	6.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Endüktans (mH)	4.8
Faz Direnci (ohm)	0.53
Giriş Voltaj Referansı (V)	24 - 80AC / 36 - 110DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	1200
Tutma Torku (oz.in)	1699.34
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Güç Kaynağı	Transformatör
Kablo Uzunluğu (mm)	2000
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	YS Serisi
