Name: YS Serisi 1 Eksenli Adım Motoru CNC Kiti 12,0 Nm (1699,34 oz.in) Nema 34 Adım Motoru ve Sürücüsü ve AC Transformatörü
Brand: STEPPERONLINE
SKU: 1-DM860Y-TR120
Price: 3896.66 TRY
Availability: InStock

YS Serisi 1 Eksenli Adım Motoru CNC Kiti 12,0 Nm (1699,34 oz.in) Nema 34 Adım Motoru ve Sürücüsü ve AC Transformatörü

1-DM860Y-TR120

Çıkış Mili TipiKama yolu

Tutma Torku (Ncm)1200

Tutma Torku (oz.in)1699.34

Çerçeve Boyutu (mm)Nema 34 (86 x 86)

Soru

İndirilenler

34HS59-6004S.STEPSTEP · 1.06MBİndirmek için giriş yapın 34HS59-6004S_Torque_Curve.pdfPDF · 159.6KB DM860Y.STPSTP · 4.77MBİndirmek için giriş yapın DM860Y_User_Manual_V1.0.pdfPDF · 725.02KB Y_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MB 34HS59-6004S_Full_Datasheet.pdfPDF · 216.21KB

Aynı seri

Model	Çıkış Mili Tipi	Tutma Torku (Ncm)	Tutma Torku (oz.in)	Çerçeve Boyutu (mm)	Fiyat	Stok
1-DM542T-23HS30	D	200	283.22	Nema 23 (57 x 57)	1.334,00 TL	Stokta Var
1-DM542T-23HS32	D	240	339.87	Nema 23 (57 x 57)	1.352,40 TL	Stokta Var
1-DM542T-23HS45	D	300	425	Nema 23 (57 x 57)	1.626,10 TL	Stokta Var
1-DM542T-S30	D	300	425	Nema 23 (57 x 57)	2.329,90 TL	Stokta Var
1-DM542TE-23HS30	D	200	283.22	Nema 23 (57 x 57)	1.167,94 TL	Stokta Var
1-DM542TE-23HS32	D	240	339.87	Nema 23 (57 x 57)	1.177,60 TL	Stokta Var
1-DM542TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	1.413,12 TL	Stokta Var
1-DM542TE-S30	D	300	424.83	Nema 23 (57 x 57)	2.053,44 TL	Stokta Var
1-DM542Y-23HS30	D	190	269.06	Nema 23 (57 x 57)	1.224,52 TL	Stokta Var
1-DM542Y-S19	D	190	269.06	Nema 23 (57 x 57)	1.927,86 TL	Stokta Var
1-DM556T-23HS45	D	300	425	Nema 23 (57 x 57)	1.717,64 TL	Stokta Var
1-DM556T-24HS39	D	340	481.48	Nema 24 (60 x 60)	2.570,48 TL	Siparişle
1-DM556TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	1.478,90 TL	Stokta Var
1-DM556TE-24HS39	D	340	481.48	Nema 24 (60 x 60)	1.742,48 TL	Stokta Var
1-DM556Y-23HS39	D	300	425	Nema 23 (57 x 57)	1.514,78 TL	Stokta Var
1-DM556Y-S30	D	300	425	Nema 23 (57 x 57)	2.218,58 TL	Stokta Var
1-DM860I-34HS31	Kama yolu	480	679.74	Nema 34 (86 x 86)	2.311,50 TL	Stokta Var
1-DM860I-34HS31-SALE	Kama yolu	480	679.74	Nema 34 (86 x 86)	2.258,14 TL	Stokta Var
1-DM860I-34HS39	Kama yolu	800	1132.89	Nema 34 (86 x 86)	2.494,12 TL	Stokta Var
1-DM860I-34HS39-SALE	Kama yolu	800	1132.89	Nema 34 (86 x 86)	2.640,86 TL	Stokta Var
1-DM860I-34HS45	Kama yolu	820	1161.45	Nema 34 (86 x 86)	2.600,38 TL	Stokta Var
1-DM860I-34HS45-SALE	Kama yolu	820	1161.45	Nema 34 (86 x 86)	2.540,12 TL	Stokta Var
1-DM860I-34HS59	Kama yolu	1200	1699.68	Nema 34 (86 x 86)	2.996,90 TL	Stokta Var
1-DM860I-S120	Kama yolu	1200	1699.34	Nema 34 (86 x 86)	3.956,00 TL	Stokta Var
1-DM860I-S80	Kama yolu	800	1132.89	Nema 34 (86 x 86)	3.453,68 TL	Stokta Var
1-DM860T-34HS31	Kama yolu	450	637	Nema 34 (86 x 86)	3.558,56 TL	Siparişle
1-DM860T-34HS59	D	1300	1841	Nema 34 (86 x 86)	4.318,02 TL	Siparişle
1-DM860TE-34HS31	Kama yolu	450	637.25	Nema 34 (86 x 86)	2.684,56 TL	Stokta Var
1-DM860Y-34HS30	D	480	679.74	Nema 34 (86 x 86)	2.211,22 TL	Stokta Var
1-DM860Y-34HS30-SALE	D	480	679.74	Nema 34 (86 x 86)	2.209,84 TL	Stokta Var

Kategorideki tümünü gör

YS Serisi 1 Eksenli Adım Motoru CNC Kiti 12,0 Nm (1699,34 oz.in) Nema 34 Adım Motoru ve Sürücüsü ve AC Transformatörü

Bu CNC kiti şunları içerir: 1 x 34HS59-6004S: S Serisi Nema 34 Adım Motoru Bipolar 1,8 derece 12,0 N... Devamını oku

0 yorum • Yorum Yap

itibaren

3.896,66 TL

5 + 3.783,04 TL

10 + 3.675,86 TL

50 + 3.574,20 TL

100 + 3.478,52 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

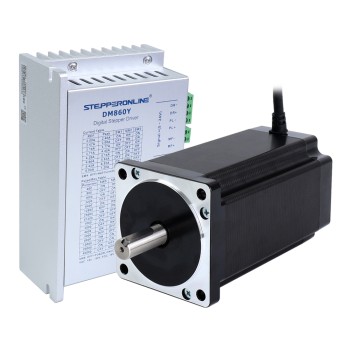

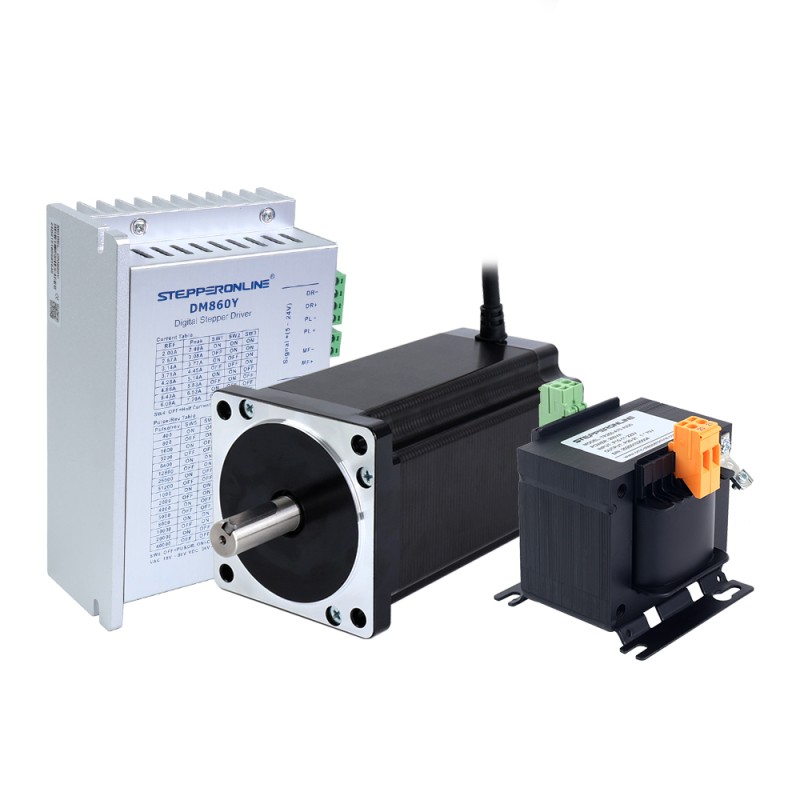

Bu CNC kiti şunları içerir:

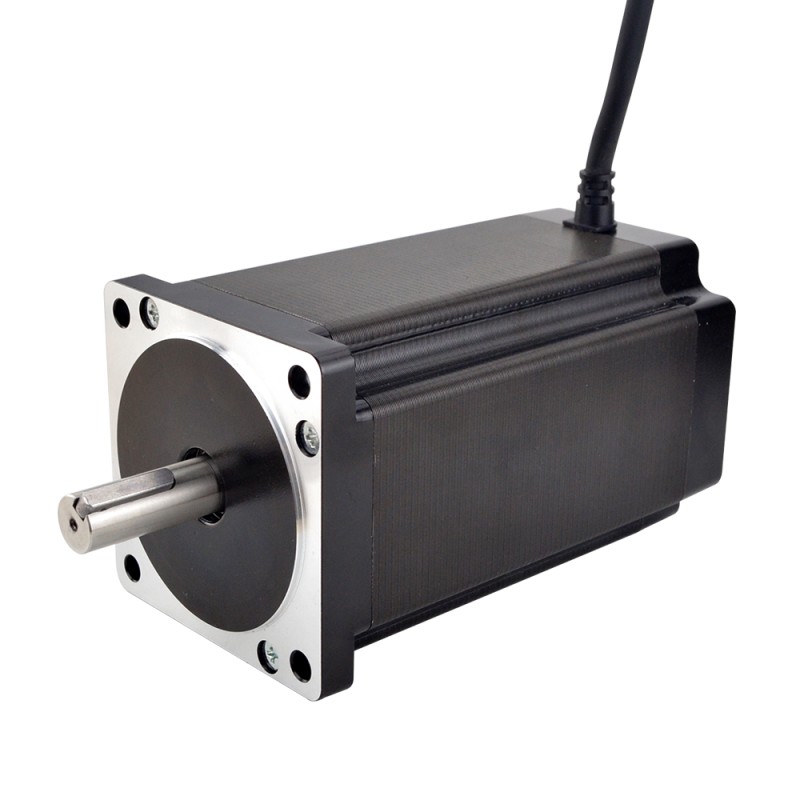

1 x 34HS59-6004S: S Serisi Nema 34 Adım Motoru Bipolar 1,8 derece 12,0 Nm (1699,34 oz.in) 6,0 A 86x86x151,5 mm 4 Kablo

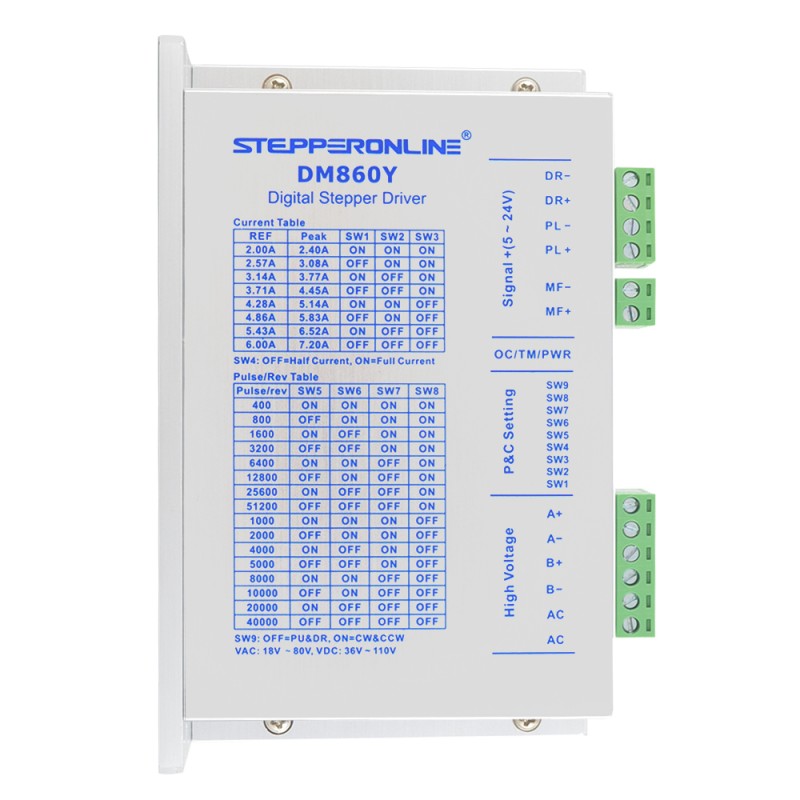

1 x DM860Y: Nema 34 Motor için Y Serisi Dijital Adım Motoru Sürücüsü 2,4-7,2A AC18V-80V/DC 36V-110V
1 x TR250-A70-A220: 250VA Tek Fazlı Kare Kontrol Trafosu 220VAC ila 70VAC 50/60Hz

Motor Özellikleri

Üretici Parça Numarası: 34HS59-6004S
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 12.0Nm(1699.34oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,7 ohm± %10
Endüktans: 7,9mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 151,5 mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Sürücü Özellikleri

Çıkış Tepe Akımı: 2,4 - 7,2A (2,0~6,0RMS)
Mantık Sinyali Akımı: 7 - 15mA (Tipik 10mA)
Darbe Giriş Frekansı: 0 - 200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ
Giriş Voltajı: AC18V~80V/DC 36V-110V (DC +/- güç herhangi bir sırayla bağlanabilir)

Transformatör Özellikleri

Parça Numarası: TR250-A70-A220
Faz: Tek Faz
Güç: 250VA
Birincil Anma Gerilimi: 70VAC
Yükleme Voltajı: 220VAC ± %5
Frekans: 50/60Hz
Bobin Yapısı: Kare
Yalıtım Sınıfı: Sınıf B(130℃)
Çerçeve Boyutu: 97x104x106mm
Montaj deliği mesafesi: 80x84mm

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Açık Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	1
Faz Sayısı	2
Giriş Voltaj Referansı (V)	18 - 80AC / 36 - 110DC
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	1200
Tutma Torku (oz.in)	1699.34
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Güç Kaynağı	Transformatör
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	YS Serisi
