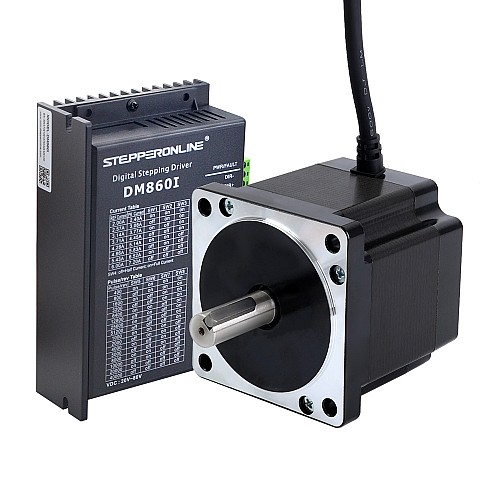

1 Eksenli Step Motor CNC Kiti 4,8 Nm (679,74 oz.in) Nema 34 Step Motor ve Sürücü

Bu CNC kiti şunları içeriyordu:

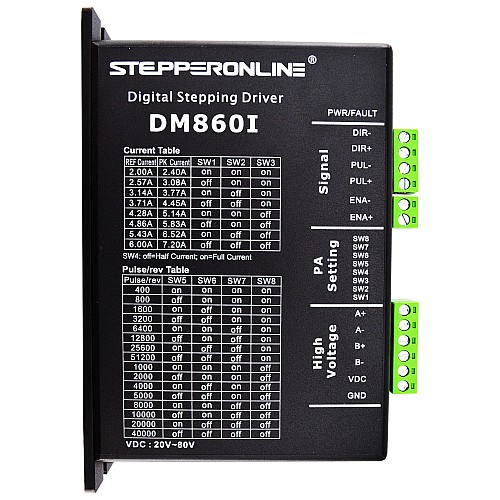

• 1 x DM860I: Nema 34 Step Motor CNC Sürücüsü için 2,4-7,2A 20-80VDC Dijital Step Motor Sürücüsü

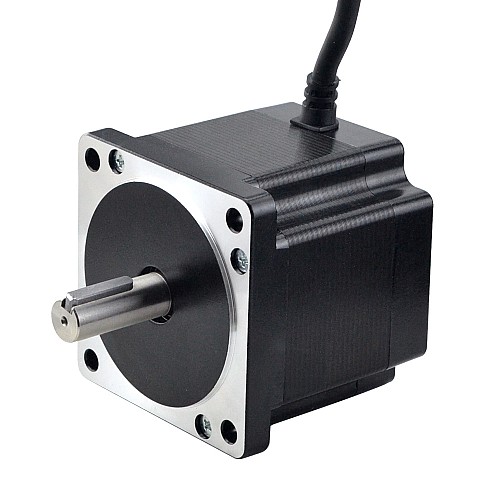

• 1 x 34HS31-6004S: Nema 34 Step Motor Bipolar 1,8 derece 4,8 Nm (679,74 oz.in) 6,0 A 86x86x80 mm 4 Kablo

Motor Özellikleri

• Üretici Parça Numarası: 34HS31-6004S
• Faz sayısı: 2
• Adım Açısı: 1,8 derece
• Tutma Torku: 4,8 Nm (679,74 oz.in)
• Anma Akımı/faz: 6.0A
• Faz Direnci: 0,42 ohm±10%
• Endüktans: 3,8mH±20%(1KHz)
• Çerçeve Boyutu: 86 x 86mm
• Gövde Uzunluğu: 80mm
• Mil Çapı: Φ14mm
• Şaft Uzunluğu: 37mm
• Kama Yuvası Mil Uzunluğu: 25mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm
• Yalıtım Sınıfı: B 130°C[266°F]

Sürücü Özellikleri

• Çıkış Tepe Akımı: 2,4~7,2A(6,0RMS)
• Giriş Voltajı: +20~80VDC
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 100MΩ
• PUL/DIR ve CW/CCW modlarını destekler
• Otomatik rölanti akımı azaltma
• 2 fazlı ve 4 fazlı motorlar için uygundur
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• Aşırı gerilim, aşırı akım koruması
• Anti-Rezonans, optimum tork sağlar ve orta aralıktaki dengesizliği ortadan kaldırır
• 200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş
• 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A dahil olmak üzere 8 seçilebilir tepe akımı
• Motor otomatik tanımlama ve parametre otomatik yapılandırma teknolojisi, farklı motorlarla optimum tepkiler sunar
• 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000 dahil olmak üzere 16 seçilebilir mikro adım çözünürlüğü
• Çoklu Adımlama, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikro adım çıkışı üretmesine izin verir, böylece daha düzgün bir motor hareketi sunar, CNC sürücüsü olarak da iyi çalışır.
