YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile

YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
1-CLYS48
Çıkış Mili TipiKama yolu
Mil Çapı (mm)14
Şaft Uzunluğu (mm)37
Kodlayıcı Çözünürlüğü1000PPR
Soru

İndirilenler

34HS31-6004D-E1000.STEPSTEP · 8.59MBİndirmek için giriş yapınLE-350-60.STEPSTEP · 2.28MBİndirmek için giriş yapınLE-350-60.pdfPDF · 229.51KBCL86Y.STPSTP · 5.44MBİndirmek için giriş yapınCL86Y_User_Manual.pdfPDF · 819.26KB34HS31-6004D-E1000_Full_Datasheet.pdfPDF · 82.73KBY_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MBCE2-M2-18.pdfPDF · 115.55KB
Aynı seri
ModelÇıkış Mili TipiMil Çapı (mm)Şaft Uzunluğu (mm)Kodlayıcı ÇözünürlüğüFiyatStok
1-ACLYS120Kama yolu14371000PPR4.799,64 TLStokta Var
1-ACLYS120-1M5Kama yolu14371000PPR4.595,86 TLStokta Var
1-ACLYS65Kama yolu14371000PPR5.224,22 TLStokta Var
1-ACLYS65-1M5Kama yolu14371000PPR4.139,08 TLStokta Var
1-CL42T-P05-V41D5241000PPR3.560,40 TLStokta Var
1-CL42T-P07-V41D5241000PPR3.651,94 TLStokta Var
1-CL42T-S01-V41D5201000PPR2.145,44 TLStokta Var
1-CL42T-S04-V41D5241000PPR2.209,84 TLStokta Var
1-CL42T-S05-V41D5241000PPR2.247,56 TLStokta Var
1-CL42T-S08-V41D5241000PPR2.295,86 TLStokta Var
1-CL57T-P12-V41D8211000PPR3.833,64 TLStokta Var
1-CL57T-P20-V41D8211000PPR3.983,60 TLStokta Var
1-CL57T-P30-V41D10211000PPR4.323,54 TLStokta Var
1-CL57T-S12-V41D8211000PPR2.567,72 TLStokta Var
1-CL57T-S20-V41D8211000PPR2.698,36 TLStokta Var
1-CL57T-S30-V41D10211000PPR2.884,20 TLStokta Var
1-CL57T-S30A-V41D8211000PPR2.959,64 TLStokta Var
1-CL57T-S40-V41D10211000PPR2.989,54 TLStokta Var
1-CL57TE-S12D8211000PPR2.586,12 TLStokta Var
1-CL57TE-S20D8211000PPR2.725,96 TLStokta Var
1-CL57TE-S30D10211000PPR2.919,62 TLStokta Var
1-CL57TE-S30AD8211000PPR3.005,64 TLStokta Var
1-CL57TE-S40D10211000PPR3.037,84 TLStokta Var
1-CL57Y-S12-V20D8211000PPR2.196,50 TLStokta Var
1-CL57Y-S20-V20D8211000PPR2.315,18 TLStokta Var
1-CL57Y-S30D8221000PPR3.584,32 TLStokta Var
1-CL57Y-S30-1M5D8211000PPR2.247,56 TLStokta Var
1-CL57Y-S30-1M5-V20D8211000PPR2.237,44 TLStokta Var
1-CL57Y-S30-V20D8221000PPR2.443,06 TLStokta Var
1-CL57Y-S30A-V20D8211000PPR2.552,54 TLStokta Var
Kategorideki tümünü gör
YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile
Bu CNC kiti şunları içerir: 1 x 34HS31-6004D-E1000: Nema 34 Kapalı Döngü Adım Motoru 4,30 Nm (608,93... Devamını oku
0 yorum • Yorum Yap
itibaren
3.919,66 TL
5 + 3.805,12 TL
10 + 3.697,02 TL
50 + 3.595,36 TL
100 + 3.498,76 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Sepete Ekle
Favorilere Ekle Karşılaştır
Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

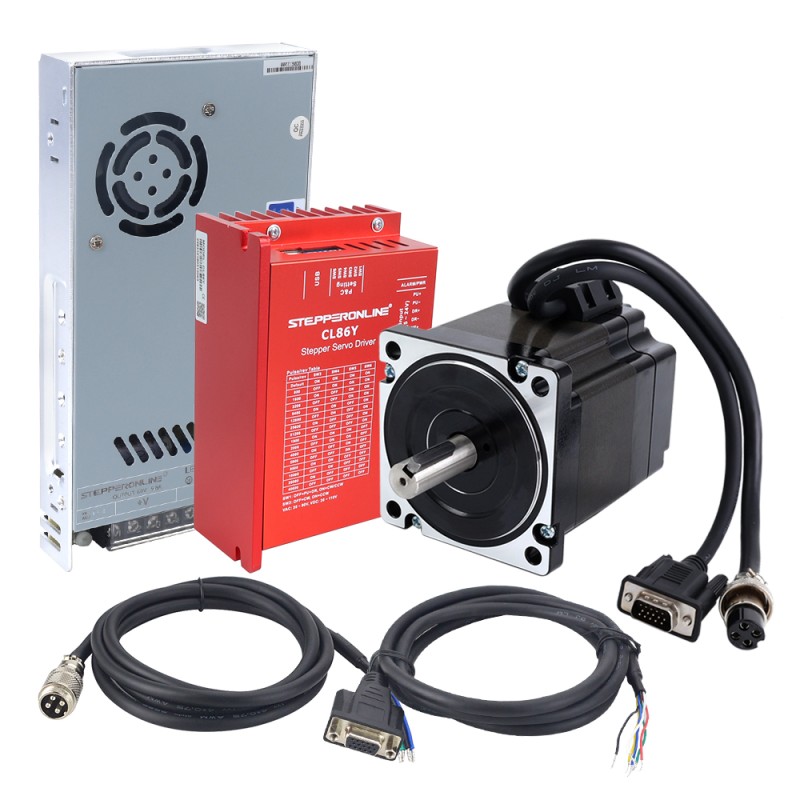

Bu CNC kiti şunları içerir:
  • 1 x 34HS31-6004D-E1000: Nema 34 Kapalı Döngü Adım Motoru 4,30 Nm (608,93 oz.in) Kodlayıcı 1000PPR (4000CPR) ile
  • 1 x CL86Y: Y Serisi Kapalı Döngü Adım Motoru Sürücüsü 0-8,5A 20-80VAC/30-110VDC Nema 34 Adım Motoru için
  • 1 x LE-350-60: 350W 60V 5.8A 115/230V Anahtarlama Güç Kaynağı
  • 1 x CE2-M2-18: 1,7 m (67") Motor AWG18 ve Kodlayıcı Uzatma Kablosu

Motor Özellikleri

  • Parça Numarası: 34HS31-6004D-E1000
  • Faz sayısı: 2
  • Adım Açısı: 1,8 derece
  • Tutma Torku: 4,30 Nm (608,93 oz.in)
  • Anma Akımı/faz: 6.0A
  • Faz Direnci: 0,3 ohm± %10
  • Endüktans: 2,1mH ± %20 (1KHz)
  • Çerçeve Boyutu: 86 x 86mm
  • Gövde Uzunluğu: 98mm
  • Mil Çapı: Φ14mm
  • Şaft Uzunluğu: 37mm
  • Kama Yuvası Mil Uzunluğu: 25mm
  • Kablo Uzunluğu: 300mm
  • Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

  • Çıkış Devresi Tipi: Diferansiyel tip
  • Kodlayıcı Türü: Optik Artımlı
  • Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
  • Çıkış Sinyali Kanalları: 2 kanal
  • Minimum Besleme Voltajı: 4,5 V
  • Maksimum Besleme Voltajı: 5V
  • Çıkış Akımı: 25mA
  • Çıkış Yüksek Voltajı: 4,5 V
  • Çıkış Düşük Voltajı: 4.2-4.3V
  • Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

  • Çıkış Tepe Akımı: 0~8,5A（0~6RMS）
  • Giriş Voltajı: 20~80VAC/30~110VDC (Tipik 48/60VDC)
  • Lojik Giriş Akımı: 7~20mA
  • Darbe Giriş Frekansı: 0~200kHz
  • Darbe Genişliği: 2,5 μS
  • İzolasyon Direnci: 500MΩ

Güç Kaynağı Özellikleri

  • Parça Numarası: LE-350-60
  • Giriş Voltajı: 115/230VAC±%20
  • Giriş Frekansı: 47-63Hz
  • Giriş Akımı: 40A/230VAC
  • Çıkış Voltajı: 60V
  • Çıkış Akımı: 5.8A
  • Nominal Çıkış Gücü: 350W
  • Kaçak Akım: <0,5mA/230VAC
  • Boyutlar: 215*115*30mm (U*G*Y)
  • Dahili EMI filtresi
  • Yüksek verimlilik düşük maliyet
  • Dahili DC fan ile zorunlu hava soğutması
  • Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Kodlayıcı
EA+
VCC
GND
EB+
EB-
EA-
Ürün Tipi
Ürün Türü Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A) 6.0
Çıkış Devresi Tipi Diferansiyel tip
Çıkış Sinyali Kanalları 2
Eksen Sayısı 1
Endüktans (mH) 2.1
Faz Direnci (ohm) 0.3
Giriş Voltaj Referansı (V) 24 - 80AC / 36 - 110DC
Kodlayıcı Çözünürlüğü 1000PPR
Kodlayıcı Türü Optik Artımlı
Tork/İtki Eğrisi Var Mı? Evet
Tutma Torku (Ncm) 430
Tutma Torku (oz.in) 608.93
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 34 (86 x 86)
Çıkış Mili Tipi Kama yolu
Güç Kaynağı Güç Kaynağı
Kablo Uzunluğu (mm) 2000
Mil Çapı (mm) 14
Şaft Uzunluğu (mm) 37
Ürün Serisi YS Serisi

Yorum Yap

Yayınlanmaz. Yalnızca yorumunuzla ilgili size dönüş yapmak için kullanırız.
Not: HTML'e dönüştürülmez!
Oylama
Kötü İyi
Güvenlik Kodu
Quickview
Servo Motorlar için TG Serisi 60mm 50:1 Planet Dişli Kutusu Boşluğu 15 ark-dk
Servo Motorlar için TG Serisi 60mm 50:1 Planet Dişli Kutusu Boşluğu 15 ark-dk
Bu yüksek hassasiyetli 60 mm planet dişli kutusu, 50:1 dişli oranı ve maksimum 15 ark-dakika boşluk oranıyla TG serisi dişli kutularına aittir. Olağan..
itibaren
2.156,02 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview
TS Serisi 3,0 Nm (424,83 oz.in) 1 Eksenli Kapalı Döngü Adım CNC Kiti Nema 23 Motor ve Sürücü
TS Serisi 3,0 Nm (424,83 oz.in) 1 Eksenli Kapalı Döngü Adım CNC Kiti Nema 23 Motor ve Sürücü
Kitteki Ürünler 1 x 23HS45-4204D-E1000: 3,0 Nm Kapalı devre adım motoru 1 x CL57T-V41: Nema 23/Nema 24 Kapalı devre adım motoru sürücüsü V4.1 1 x CABL..
itibaren
2.959,64 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview

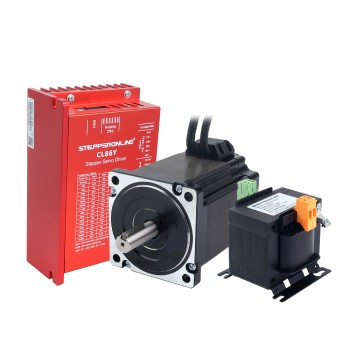

YS Serisi 1 Eksenli Kapalı Döngü Adım Motoru Kiti 6,50Nm(920,48oz.in) Nema 34 Motor ve AC Transformatör ile
YS Serisi 1 Eksenli Kapalı Döngü Adım Motoru Kiti 6,50Nm(920,48oz.in) Nema 34 Motor ve AC Transformatör ile
Bu CNC kiti şunları içerir: 1 x 34HS39-6004D-E1K-1M5: S Serisi Nema 34 Kapalı Döngü Adım Motoru 6,50 Nm (920,48 oz.in) Kodlayıcı 1000PPR (4000CPR) 1 x..
itibaren
4.139,08 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview
5:1 Sonsuz Dişli Kutusu NMRVS40 Sonsuz Dişli Hız Düşürücü 14 mm Giriş Mili Çapı
5:1 Sonsuz Dişli Kutusu NMRVS40 Sonsuz Dişli Hız Düşürücü 14 mm Giriş Mili Çapı
Bu dişli kutusunun boyutları 86 mm x 86 mm ve giriş mili çapı 14 mm'dir. Bu sonsuz dişli kutusu, Nema 34 Step Motor veya diğer 86 mm x 86 mm boyutlu m..
itibaren
1.897,50 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview
Nema 34 Step Motor Braketi Alaşımlı Çelik Braket
Nema 34 Step Motor Braketi Alaşımlı Çelik Braket
Üretici P/N: ST-M7 Yeni tasarlanmış NEMA 34 Step Motor 86mm Alaşımlı Çelik Montaj Braketi, piyasadaki en güçlü ve en güzel montaj braketidir. Aşağıdak..
itibaren
282,90 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview

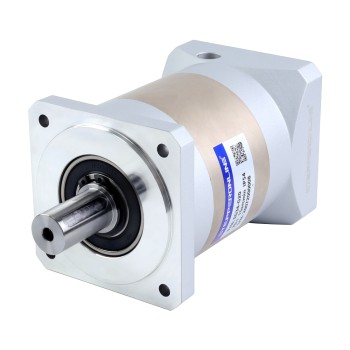

EG Serisi Planet Dişli Kutusu Dişli Oranı 20:1 Boşluk 15 ark-dk Nema 34 Adım Motoru için
EG Serisi Planet Dişli Kutusu Dişli Oranı 20:1 Boşluk 15 ark-dk Nema 34 Adım Motoru için
Bu redüktörün boyutları 90 x 90 mm ve giriş mili çapı 14 mm'dir. Bu yüksek hassasiyetli planet redüktör, EG serisi redüktörlerden biridir ve 20:1 dişl..
itibaren
3.919,66 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview
A6 Serisi 400W RS485 AC Servo Motor Kiti 3000rpm 1,27Nm 17 Bit Mutlak Kodlayıcı IP67
A6 Serisi 400W RS485 AC Servo Motor Kiti 3000rpm 1,27Nm 17 Bit Mutlak Kodlayıcı IP67
Bu, 220VAC 400W motor ve Pulse/RS485/Analog iletişimini destekleyen tek fazlı 220V 400W servo sürücüden oluşan bir A6 serisi AC servo motor ve sürücü ..
itibaren
4.527,78 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview

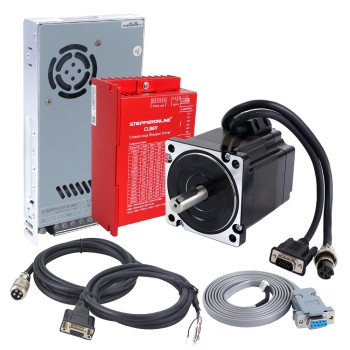

YS Serisi 1 Eksen 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti V2.0 Güç Kaynağı ile
