TP Serisi 1 Eksenli Kapalı Döngü Adımlayıcı CNC Kiti 1,2 Nm (169,93 oz.in) Nema 23 Motor ve Sürücü

0 yorum - Yorum Yap

3.558,91 TL

5 + 3.343,26 TL

10 + 3.151,95 TL

50 + 2.981,56 TL

100 + 2.828,68 TL

Stokta var: 10000
Modeli: 1-CL57T-P12-V41
Brüt ağırlık: 1.70kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

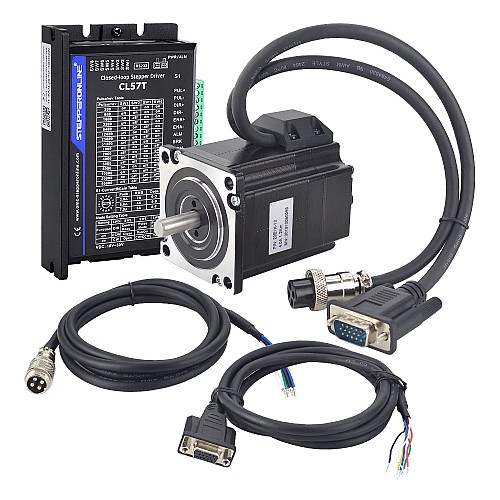

Bu CNC kiti şunları içeriyordu:

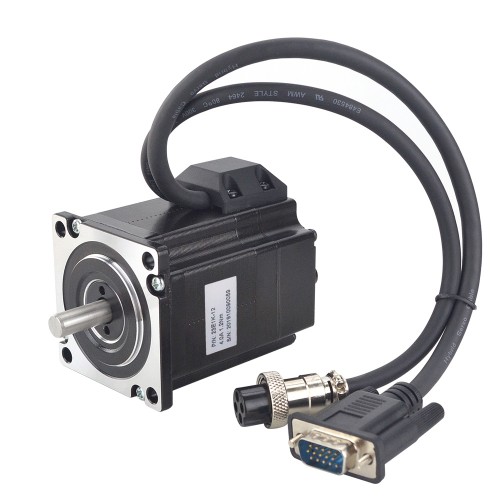

1 x 23E1K-12: P Serisi Nema 23 Kapalı Döngü Adım Motoru 1,2 Nm/169,93 oz.in Kodlayıcı 1000PPR
1 x CL57T-V41: Nema 17, 23, 24 Adım Motoru için Kapalı Döngü Adım Motoru Sürücüsü V4.1 0-8.0A 24-48VDC
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu
1 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Uzunluğunda Kodlayıcı Uzatma Kablosu
1 x CM2M-20: GX16 Havacılık Fişli RV-4 AWG20 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu

Motor Özellikleri

Parça Numarası: 23E1K-12
Faz sayısı: 2
Tutma Torku: 1,2 Nm (169,93 oz.in)
Anma Akımı/faz: 4.0A
Faz Direnci: 0,45 ohm
Endüktans: 1,4mH ± %20 (1KHz)
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 77,3mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 21mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 270mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 5V
Besleme Voltajı Maksimum: 5V
Çıkış Yüksek Voltajı: ＜4V
Çıkış Düşük Voltajı: ＜1V

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~8A
Giriş Voltajı: +24~48VDC (Tipik 36VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
RS232 hata ayıklama arayüzü mevcuttur
Daha geniş çalışma hızı aralığı
Motor ısınması azalır ve daha verimli olur
Pürüzsüz hareket ve süper düşük motor gürültüsü
Aşırı gerilim, aşırı akım ve pozisyon takip hatasına karşı korumalar

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

LÜTFEN DİKKAT: Kalın siyah teli ekranlama için kullanabilirsiniz, ancak gerekli değildir, bu nedenle bağlantısız bırakabilirsiniz.

Bu kitteki CL57T, 4.0 sürümüne kıyasla RS232 arayüzünü açan ve ücretsiz hata ayıklama kablosu sağlayan en son 4.1 sürümüdür; bu da parametreleri yapılandırmayı daha kolay hale getirir.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	4.0
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Endüktans (mH)	1.4
Faz Direnci (ohm)	0.45
Giriş Voltaj Referansı (V)	24 - 48DC
Giriş Voltajı (V)	18 - 50DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	120
Tutma Torku (oz.in)	169.93
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	55.5
Güç Kaynağı	HAYIR
Kurşun Uzunluğu (mm)	270
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Ürün Serisi	TP Serisi

File	Size
23E1K-12.pdf	182.87KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
23E1K-12_Torque_Curve.pdf	84.97KB	Download
