Name: TES Serisi 3 Eksen 4,0Nm(566,56oz.in) Nema 24 Kapalı Devre Step Motor Seti & Sürücü CL57TE Güç Kaynağı ile
Brand: STEPPERONLINE
SKU: 3-CLTES40
Price: 10769.98 TRY
Availability: InStock

TES Serisi 3 Eksen 4,0Nm(566,56oz.in) Nema 24 Kapalı Devre Step Motor Seti & Sürücü CL57TE Güç Kaynağı ile - 3-CLTES40 | StepperOnline

3-CLTES40

Çıkış Mili TipiD

Mil Çapı (mm)10

Şaft Uzunluğu (mm)21

Kodlayıcı Çözünürlüğü1000PPR

Soru

İndirilenler

CL57TE.STEPSTEP · 7.63MBİndirmek için giriş yapın CL57TE_Manual.pdfPDF · 1.01MB 24HS40-5004D-E1000.STEPSTEP · 7.67MBİndirmek için giriş yapın 24HS40-5004D-E1000_Full_Datasheet.pdfPDF · 239.17KB 24HS40-5004D-E1000_Torque_Curve.pdfPDF · 84.41KB S-500-48.STEPSTEP · 1.95MBİndirmek için giriş yapın S-500-48.pdfPDF · 91.12KB CABLE-PC-1.pdfPDF · 283.64KB CE2-M2-20_Full_Datasheet.pdfPDF · 114.6KB

Aynı seri

Model	Çıkış Mili Tipi	Mil Çapı (mm)	Şaft Uzunluğu (mm)	Kodlayıcı Çözünürlüğü	Fiyat	Stok
1-ACLYS120	Kama yolu	14	37	1000PPR	4.799,64 TL	Stokta Var
1-ACLYS120-1M5	Kama yolu	14	37	1000PPR	4.595,86 TL	Stokta Var
1-ACLYS65	Kama yolu	14	37	1000PPR	5.224,22 TL	Stokta Var
1-ACLYS65-1M5	Kama yolu	14	37	1000PPR	4.139,08 TL	Stokta Var
1-CL42T-P05-V41	D	5	24	1000PPR	3.560,40 TL	Stokta Var
1-CL42T-P07-V41	D	5	24	1000PPR	3.651,94 TL	Stokta Var
1-CL42T-S01-V41	D	5	20	1000PPR	2.145,44 TL	Stokta Var
1-CL42T-S04-V41	D	5	24	1000PPR	2.209,84 TL	Stokta Var
1-CL42T-S05-V41	D	5	24	1000PPR	2.247,56 TL	Stokta Var
1-CL42T-S08-V41	D	5	24	1000PPR	2.295,86 TL	Stokta Var
1-CL57T-P12-V41	D	8	21	1000PPR	3.833,64 TL	Stokta Var
1-CL57T-P20-V41	D	8	21	1000PPR	3.983,60 TL	Stokta Var
1-CL57T-P30-V41	D	10	21	1000PPR	4.323,54 TL	Stokta Var
1-CL57T-S12-V41	D	8	21	1000PPR	2.567,72 TL	Stokta Var
1-CL57T-S20-V41	D	8	21	1000PPR	2.698,36 TL	Stokta Var
1-CL57T-S30-V41	D	10	21	1000PPR	2.884,20 TL	Stokta Var
1-CL57T-S30A-V41	D	8	21	1000PPR	2.959,64 TL	Stokta Var
1-CL57T-S40-V41	D	10	21	1000PPR	2.989,54 TL	Stokta Var
1-CL57TE-S12	D	8	21	1000PPR	2.586,12 TL	Stokta Var
1-CL57TE-S20	D	8	21	1000PPR	2.725,96 TL	Stokta Var
1-CL57TE-S30	D	10	21	1000PPR	2.919,62 TL	Stokta Var
1-CL57TE-S30A	D	8	21	1000PPR	3.005,64 TL	Stokta Var
1-CL57TE-S40	D	10	21	1000PPR	3.037,84 TL	Stokta Var
1-CL57Y-S12-V20	D	8	21	1000PPR	2.196,50 TL	Stokta Var
1-CL57Y-S20-V20	D	8	21	1000PPR	2.315,18 TL	Stokta Var
1-CL57Y-S30	D	8	22	1000PPR	3.584,32 TL	Stokta Var
1-CL57Y-S30-1M5	D	8	21	1000PPR	2.247,56 TL	Stokta Var
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	2.237,44 TL	Stokta Var
1-CL57Y-S30-V20	D	8	22	1000PPR	2.443,06 TL	Stokta Var
1-CL57Y-S30A-V20	D	8	21	1000PPR	2.552,54 TL	Stokta Var

Kategorideki tümünü gör

TES Serisi 3 Eksen 4,0Nm(566,56oz.in) Nema 24 Kapalı Devre Step Motor Seti & Sürücü CL57TE Güç Kaynağı ile

Bu CNC kiti şunları içeriyordu: 3 x CL57TE: Nema 17, 23, 24 Step Motorlar için TE Serisi Kapalı Döng... Devamını oku

0 yorum • Yorum Yap

itibaren

10.769,98 TL

5 + 10.401,52 TL

10 + 10.057,90 TL

50 + 9.735,90 TL

100 + 9.434,14 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

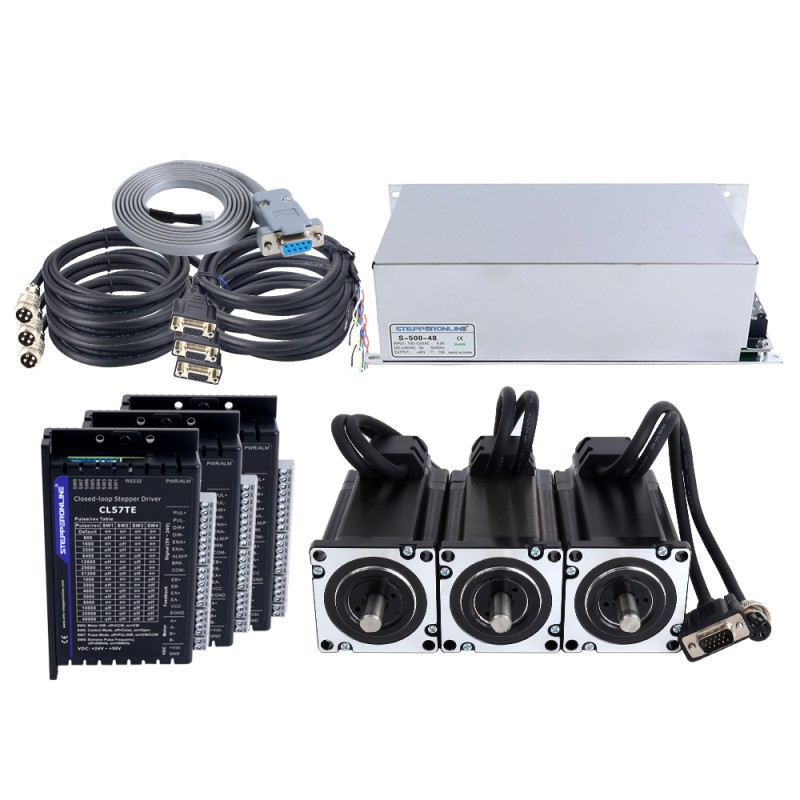

Bu CNC kiti şunları içeriyordu:

3 x CL57TE: Nema 17, 23, 24 Step Motorlar için TE Serisi Kapalı Döngü Step Sürücü 0,5-7,0A 24-50VDC
3 x 24HS40-5004D-E1000: Nema 24 Kapalı Döngü Adım Motoru 4,0 Nm/566,56 oz.in Kodlayıcı 1000PPR
1 x S-500-48: 500W 48V 5.0A 115/230V Anahtarlama Güç Kaynağı Adım Motoru CNC Yönlendirici Kitleri
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu
3 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Uzunluğunda Kodlayıcı Uzatma Kablosu
3 x CM2M-20: GX16 Havacılık Fişli AWG20 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu

Motor Özellikleri

Üretici Parça Numarası: 24HS40-5004D-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 4,0 Nm (566,56 oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0,60 ohm
Endüktans: 2,6 mH ± %20 (1 KHz)
Çerçeve Boyutu: 60 x 60mm
Gövde Uzunluğu: 122mm
Mil Çapı: Φ10mm
Şaft Uzunluğu: 21mm
D-CUT Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

Sürücü Özellikleri

Çıkış Tepe Akımı: 0,5~7,0A (0~6,0 RMS)
Giriş Voltajı: +24~50VDC (Tipik 24, 36, 48VDC)
Lojik Sinyal Akımı: 7~16mA (Tipik 10mA)
Alarm Çıkışı Lojik Akımı: 100mA
Darbe Giriş Frekansı (5V @ %50 görev döngüsü): 0~500kHz
Darbe Giriş Frekansı (24V @ %50 görev döngüsü): 0~200kHz
Minimum Darbe Genişliği: 1μS @ 5V, veya 2,5μS @ 24V
İzolasyon Direnci: 100MΩ
RS232 hata ayıklama arayüzü
5V ile 24V arasında optik olarak izole edilmiş girişler
Çıkış akımının akıllı ayarlanması
Güç açıldığında "atlama" olmayan yumuşak başlatma
SW5 ile motor dönüş yönü ayarı
SW6 ile kapalı döngü veya açık döngü kontrol ayarı
SW7 ile Adım&Yön veya CW&CCW darbe tipi ayarı
SW8 ile pozisyon komut filtresi ayarı
Bir hata çıkışı ve alarm veya konum için yapılandırılabilir bir çıkış
Gelişmiş performans, özellikle düşük hız uygulamalarında (<60 RPM)
Geniş yelpazedeki NEMA 17, 23 ve 24 kapalı döngü step motorlara uyum için otomatik ayar
Adım kaybı yok; Tork rezervi yok; Aşırı salınım veya aşım yok; Kolay kurulum için ayar gerekmez
Aşırı voltaj, aşırı akım ve pozisyon takip hatası vb. için korumalar
DIP anahtarları ile 800-51.200 arasında 15 mikro adım ayarı veya yazılım ile 200-51.200 (200'er artış)
Varsayılan olarak 1000 PPR çözünürlüğe sahip bir enkoderi destekler ve 0-5000 PPR arasında herhangi bir çözünürlüğü özelleştirebilirsiniz

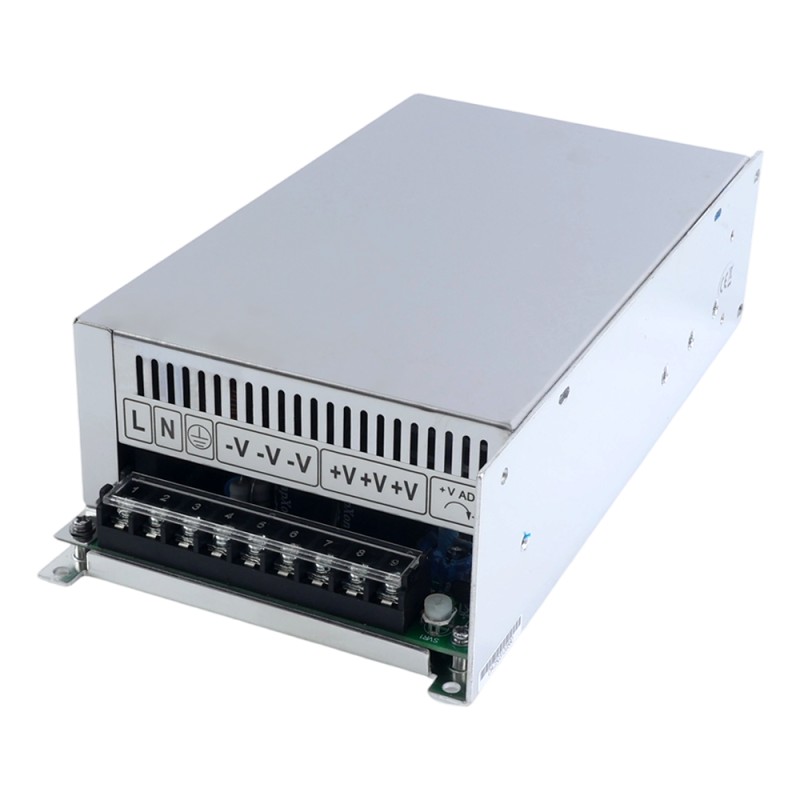

Güç Kaynağı Özellikleri

48V DC 10,5A çıkış
AC giriş voltaj aralığı: 92~135V/180~264VAC
115V/230V AC şalterle seçildi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Düşük çıkış dalgalanması ve sapma
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
215*115*50mm (U*G*Y)

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	3
Eksen Sayısı	3
Endüktans (mH)	2.6
Faz Direnci (ohm)	0.6
Giriş Voltaj Referansı (V)	24 - 50DC
Giriş Voltajı (V)	18 - 50DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	400
Tutma Torku (oz.in)	566.56
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 24 (60 x 60)
Çıkış Mili Tipi	D
Güç Kaynağı	Güç Kaynağı
Kablo Uzunluğu (mm)	2000
Mil Çapı (mm)	10
Şaft Uzunluğu (mm)	21
Ürün Serisi	TES Serisi
