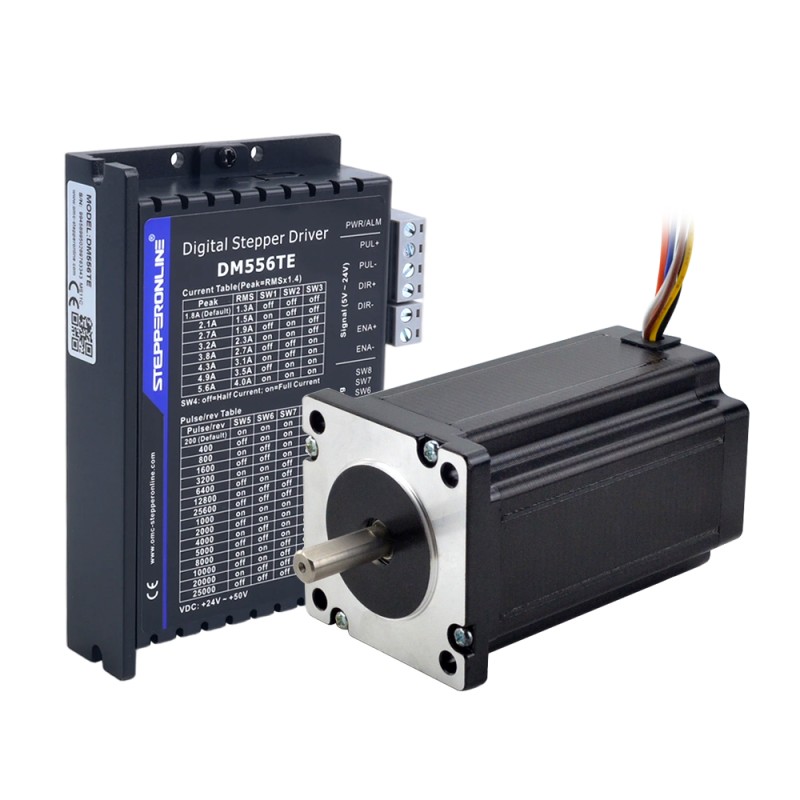

TES Series 1 Eksenli Adım Motorlu CNC Takımı 3,4Nm(481,48oz.in) Nema 24 Adım Motoru ve Sürücü DM556TE

• 1 x DM556TE: TE Serisi Dijantal Step Sürücü 1,8-5,6A 24-50VDC, Nema 23, 24, 34 Motor için

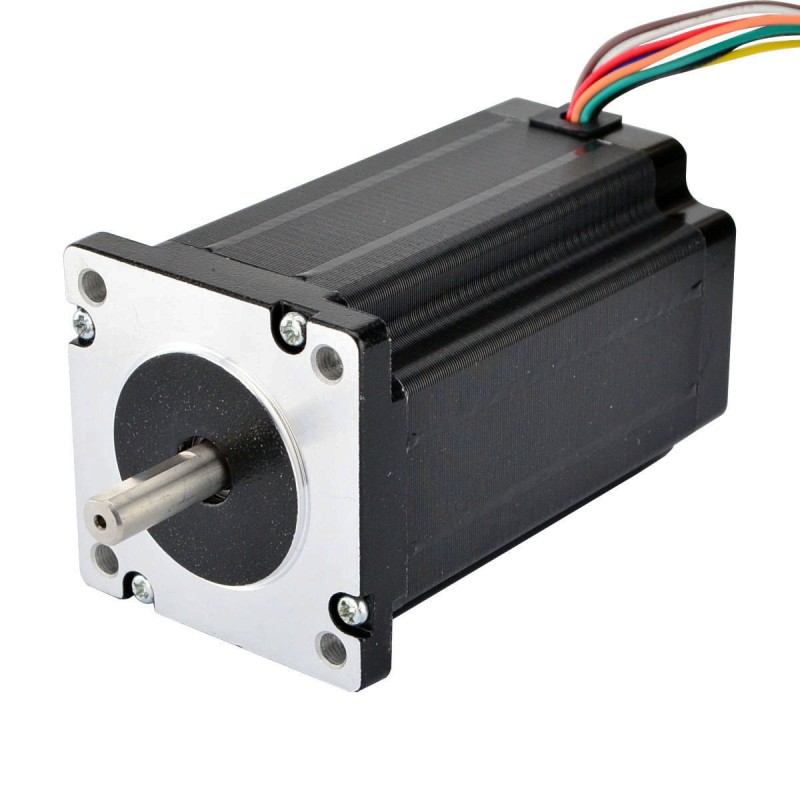

• 1 x 24HS39-3008D: Çift Şaftlı Nema 24 Bipolar 3.4Nm(481.48oz.in) 60x60x100mm 8 Kablo

Motor Özellikleri

• Üretici Parça Numarası: 24HS39-3008D
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku (Bipolar): 3.4Nm(481.48oz.in)
• Tutma Torku (Tek Kutuplu): 2,8 Nm (397 oz.in)
• Anma Akımı/faz (Bipolar Paralel): 4A
• Anma Akımı/faz (Bipolar Seri): 2A
• Anma Akımı/faz (Tek kutuplu): 3A
• Faz Direnci (Bipolar Paralel): 0,7 ohm
• Faz Direnci (Bipolar Seri): 2.8ohm
• Faz Direnci (Tek Kutuplu): 1,4 ohm
• Endüktans (Bipolar Paralel): 3mH±20%(1KHz)
• Endüktans (Bipolar Seri): 12mH±20%(1KHz)
• Endüktans (Tek kutuplu): 3mH±20%(1KHz)
• Çerçeve Boyutu: 60 x 60mm
• Gövde Uzunluğu: 100mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 24mm
• D-kesim Uzunluğu: 20mm
• Potansiyel Müşteri Sayısı: 8
• Kablo Uzunluğu: 400mm
• Ağırlık: 1,6 kg

Bağlantı

A+	A-	B+	B-
Kırmızı/Mavi	Sarı/Siyah	Beyaz/Kahverengi	Turuncu/Yeşil

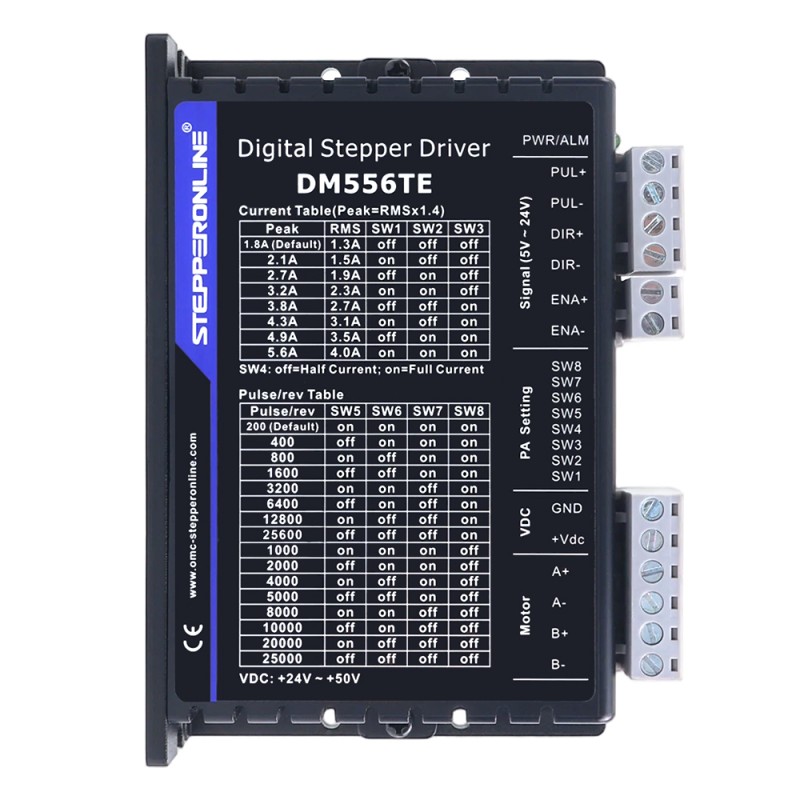

Sürücü Özellikleri

• Çıkış Tepe Akımı: 1,8~5,6A (Etkin Değer 1,3~4,0A)
• Giriş Voltajı: +24~50VDC
• Lojik Giriş Voltajı: 5~24VDC
• Lojik Giriş Akımı: 7~20mA
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5μS
• İzolasyon Direnci: 500MΩ
• Motor sargı açık devre tespiti
• 5V ila 24V optik olarak izole edilmiş girişler
• Yalnızca tek darbe destekler
• Otomatik rölanti akımı azaltma
• 200KHz'e kadar darbe giriş frekansı
• Adım ve yön (PUL/DIR) kontrolü
• Düzgün motor hareketi için mikro adımlama
• Güç açıldığında "atlama" olmadan yumuşak başlatma
• Aşırı voltaj ve aşırı akıma karşı korumalar
• TTL uyumlu ve optik olarak izole edilmiş girişler, 5.6A'ya kadar
• DIP anahtarları ile 200-25.600 arasında 16 seçilebilir mikro adım çözünürlüğü
• DIP anahtarları ile 1.8A ila 5.6A arasında 8 seçilebilir çıkış akımı ayarı
• Optimum tork, ekstra düzgün hareket, düşük motor ısınması ve gürültü için anti-rezonans
• Geniş yelpazedeki motorlardan optimum tork için motor otomatik tanımlama ve parametre otomatik yapılandırma
