T6 Serisi 1000W AC Servo Motor Kiti 3000rpm 3,18Nm Frenli 23 Bit Kodlayıcı IP67

T6 Serisi 1000W AC 3000rpm 3.18Nm frenli 23-bit AC servo ürünleri, farklı uygulamalar için mükemmel bir çözüm sağlayabilen, kolay yapılandırma süreciyle performans sağlayan, yüksek hassasiyetli pozisyon kontrolü için tasarlanmış, uygun maliyetli AC dijital servolardır.

MFC, titreşim bastırma, Çok modlu filtre fonksiyonu vb. gibi zengin özelliklerle ve 23bit kodlayıcı çözünürlüğüyle birleştiğinde, makinelere akıllı bir performans sağlayabilir.
Servo motorlar, yüksek tork yoğunluğu, yüksek tepe torkları, düşük gürültü, düşük sıcaklık artışı ve düşük akım tüketimi gibi özellikler sağlayan nadir toprak neodimyum-demir-bor kalıcı mıknatıslı rotorlar kullanır.
Dahili yüksek performanslı fren, servo motorun şaft konumunu korumasını sağlayarak güç kesintisi sırasında istenmeyen hareket veya kaymayı önler. Güvenilirlik ve emniyet gerektiren durumlarda veya dikey uygulamalarda yaygın olarak kullanılabilir.

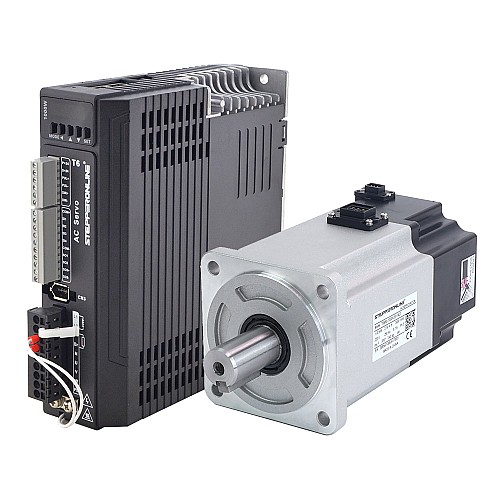

Kitteki ürünler

• 1 x T6-1000RS: 1000W AC Servo Motor Sürücüsü
• 1 x T6M80-1000H2B1-M23: 1000W AC Servo Motor 3000rpm 3,19Nm Frenli 23 Bit Kodlayıcı IP67
• 1 x CMBST1M5-2: Fren Kablolu IP67 Konnektörlü 1,5 m Motor Uzatma Kablosu
• 1 x CEST1M5-2: IP67 Konnektörlü 1,5 m Kodlayıcı Uzatma Kablosu
• 1 x Servo Sürücü Hata Ayıklama Kablosu
• 1 x USB 2.0 - Seri RS232 Adaptörü ve 1 m Kablo Dönüştürücü (isteğe bağlı, ayrıca satın alınması gerekir)
• 1 x CEAST1M5-2 1,5 m Enkoder Kablosu, 23 bit Mutlak Enkoderli T6 Servo Motorlar için Pil Kutusu ile (isteğe bağlı, ayrıca satın alınması gerekir)

Servo Sürücü Spesifikasyonu

• Parça Numarası: T6-1000RS
• Modbus RS485 iletişimi
• Nabız kontrolünü destekleyin
• PR fonksiyonu, 16 yol
• Kodlayıcı sinyalleri A/B/Z diferansiyel çıkışı ve Z OC çıkışı
• 4 giriş ve 3 çıkış
• Anma gerilimi 220VAC 1ph
• Anma gücü 1000W
• Mevcut 17 bit/23 bit kodlayıcı
• Otomatik motor tanımlama
• Boyut: 175*168*50mm
• Kontrol Modu: Pozisyon Modu, Hız Modu, Tork Modu, Pr Modu

Servo Motor Özellikleri

• Parça Numarası: T6M80-1000H2B1-M23
• Anma Gerilimi: 220VAC
• Anma Gücü: 1000W
• Nominal Tork: 3,18 Nm
• Maksimum Tork: 9,54 Nm
• Anma Hızı: 3000rpm
• Maksimum Hız: 5000rpm
• Anma Akımı: 5.7A
• Tepe Akımı: 17,7A
• Tork Sabiti: 0,56 Nm/A
• Geri EMF Sabiti: 38.3V/krpm
• Direnç: 1.08ohm
• Endüktans: 5,6 mH
• Atalet: 2,15kg*m ² *10 ^-4
• Kutuplar: 10
• Kodlayıcı: 23 bit mutlak, manyetik kodlayıcı
• IP Derecesi: IP67
• Mil çapı: 19mm
• Kablo Uzunluğu: 1,5 m (opsiyonel uzunluklar 3 m, 5 m, 10 m'dir)
• Fren Voltajı: 24V
• Fren Gücü: 11,5W
• Fren Torku: ≥3,2 Nm
• Kütle Ağırlığı: 3,4Kg
