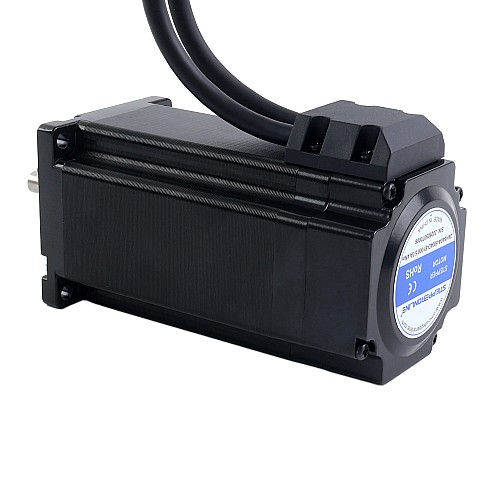

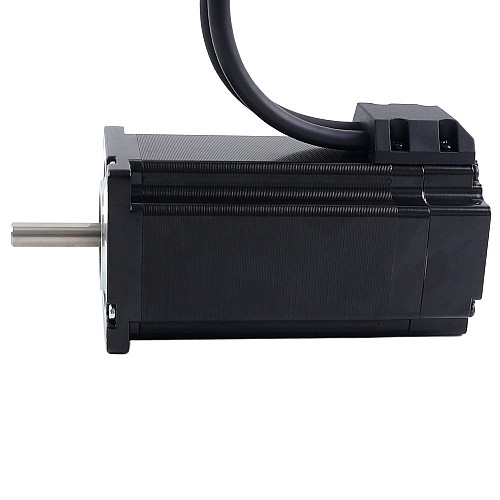

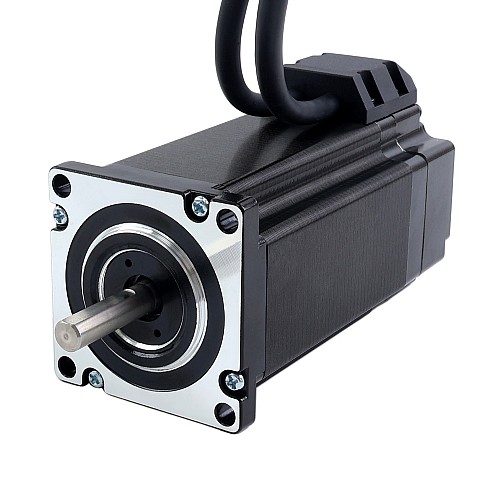

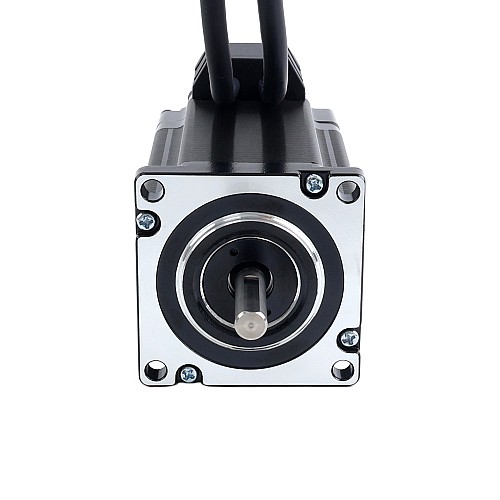

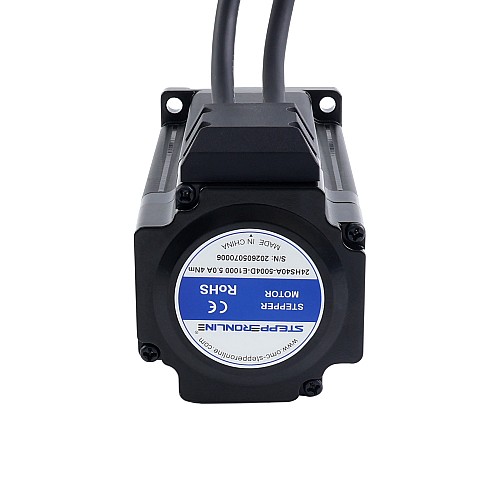

S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR)

S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR) - 24HS40A-5004D-E1000 | StepperOnline
S Serisi Standart Nema 24 Kapalı Döngü Adım Motoru 4,0Nm(566,45oz.in) Kodlayıcı 1000PPR(4000CPR)
0 yorum - Yorum Yap
1.691,88 TL
5 + 1.622,42 TL
10 + 1.558,02 TL
50 + 1.498,68 TL
100 + 1.443,48 TL
  • Stokta var: 200
  • Modeli: 24HS40A-5004D-E1000
  • Brüt ağırlık: 2.00kg
  • Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Sepete Ekle
Soru
Favorilere Ekle Karşılaştır
24 saat içinde kargoya verilir!
24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu Nema 24 kapalı döngü step motoru, 4,0Nm(424,83oz.in) tutma torku sağlar ve 2 kanallı çıkışa ve 1000ppr(4000cpr) çözünürlüğe sahip kompakt bir optik inkremental enkoder ile donatılmıştır.
24HS40-5004D-E1000'den farklı olarak, bu motorun montaj yüzeyi ve 30mm mil uzunluğuna sahip Ø8mm mil çapı, onu piyasada bulunan standart Nema 24 giriş boyutlu dişli kutuları ve motor modülleri ile uyumlu hale getirir.

Elektriksel Özellikler

  • Üretici Parça Numarası: 24HS40A-5004D-E1000
  • Faz sayısı: 2
  • Adım Açısı: 1,8 derece
  • Tutma Torku: 4,0Nm(566,45oz.in)
  • Anma Akımı/faz: 5.0A
  • Faz Direnci: 0,6 ohm± %10
  • Endüktans: 2,6 mH ± %20 (1 KHz)
  • Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

  • Çerçeve Boyutu: 60 x 60mm
  • Gövde Uzunluğu: 122mm
  • Mil Çapı: Φ8mm
  • Şaft Uzunluğu: 30mm
  • D tipi mil uzunluğu: 24mm
  • Kablo Uzunluğu: 300mm
  • Ağırlık: 1,77kg

Kodlayıcı Spesifikasyonu

  • Çıkış Devresi Tipi: Diferansiyel tip
  • Kodlayıcı Türü: Optik Artımlı
  • Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
  • Çıkış Sinyali Kanalları: 2 kanal
  • Minimum Besleme Voltajı: 4,5 V
  • Maksimum Besleme Voltajı: 5V
  • Çıkış Akımı: 25mA
  • Çıkış Yüksek Voltajı: 4,5 V
  • Çıkış Düşük Voltajı: 4.2-4.3V
  • Çıkış Frekansı Maksimum: 60kHZ

Bağlantı

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Kodlayıcı
VCC
EGND
EA+
EA-
EB+
EB-
Bu motor için uygun braketST-M13'tür.

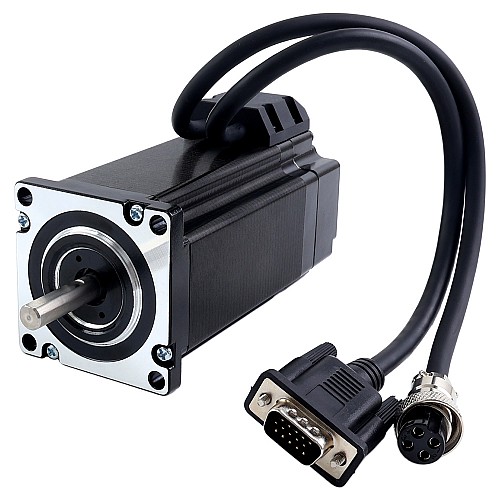

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.
Ürün Tipi
Ürün Türü Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A) 5.0
Çıkış Devresi Tipi Diferansiyel
Çıkış Sinyali Kanalları 2
Endüktans (mH) 2.6
Faz Direnci (ohm) 0.6
Kodlayıcı Çözünürlüğü 1000PPR
Kodlayıcı Türü Optik Artımlı
Tork/İtki Eğrisi Var Mı? Evet
Tutma Torku (Ncm) 400
Tutma Torku (oz.in) 566.45
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 24 (60 x 60)
Gövde Uzunluğu (mm) 122
Mil Çapı (mm) 8
Şaft Uzunluğu (mm) 30




File Size
24HS40A-5004D-E1000_Full_Datasheet.pdf 194.66KB Download
24HS40A-5004D-E1000_Torque_Curve.pdf 150.06KB Download
24HS40A-5004D-E1000.STEP 6.94MB Download
