S Serisi Nema 23 Kapalı Döngü Adım Motoru 2,0 Nm (283,22 oz.in) 3 Kanallı Kodlayıcı 1000PPR (4000CPR)

0 yorum - Yorum Yap

1.664,16 TL

5 + 1.595,40 TL

10 + 1.532,20 TL

50 + 1.474,12 TL

100 + 1.419,89 TL

Stokta var: Ön sipariş
Modeli: 23HS30-2504D-E1000-C1
Brüt ağırlık: 1.35kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 5

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

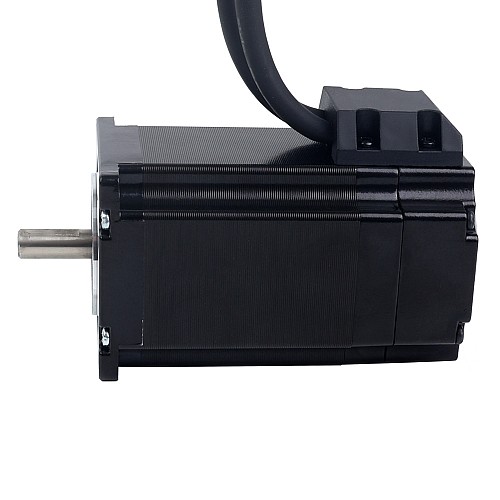

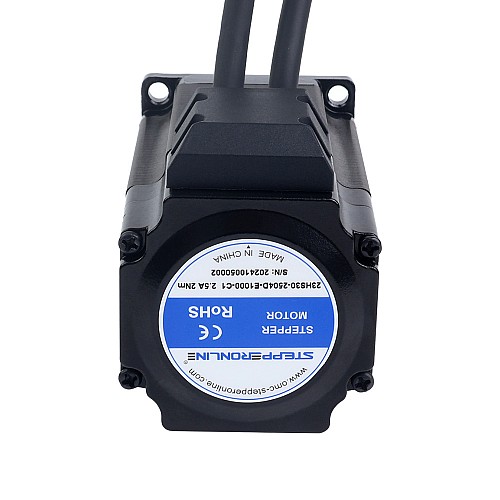

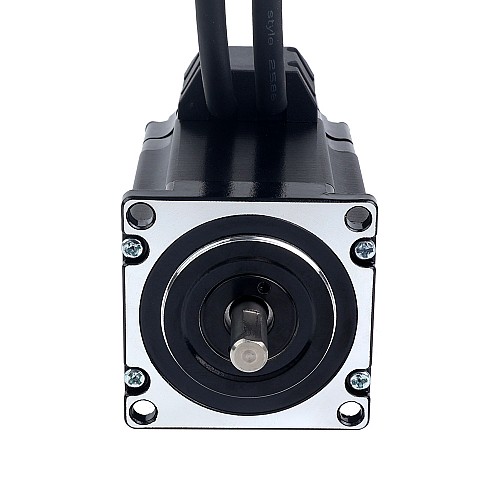

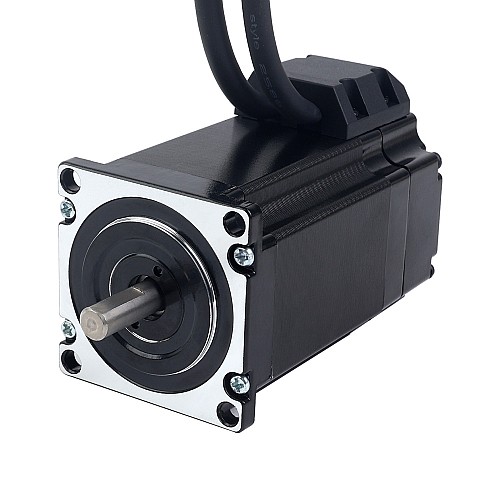

Bu, 2,5 A değerinde 1000 ppr (4000 cpr) artımlı optik kodlayıcıya, 21 mm şaft uzunluğuna ve 2,0 Nm (283,22 oz. inç) tutma torkuna sahip Nema 23 kapalı devre adım motorudur. Açık devre adım motorlarına kıyasla daha yüksek hassasiyet, daha yüksek tork, daha düşük motor ısınması, daha düşük güç tüketimi ve dış etkenlere daha iyi tepki sunar.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS30-2504D-E1000-C1
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 2,0 Nm (283,22 oz.in)
Anma Akımı/faz: 2,5A
Faz Direnci: 2.0ohm ± %10
Endüktans: 6,6 mH ± %20 (1 KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 95mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 21mm
D-CUT Şaft Uzunluğu: 16mm
Kablo Uzunluğu: 500mm
Ağırlık: 1,17 kg

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-
Renk	Siyah	Yeşil	Kırmızı	Mavi

PIN	1	2	3	11	12	13	14	15
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-	EZ+-	EZ-
Renk	Siyah	Kırmızı	Beyaz	Sarı	Yeşil	Mavi	Kahverengi	Gri

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A)	2.5
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	6.6
Faz Direnci (ohm)	2.0
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	200
Tutma Torku (oz.in)	283.22
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	95
IP Derecelendirmesi	40
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Ürün Serisi	S Serisi
