Nema 17 Kapalı Döngü Adım Motoru 14 Ncm (19,83 oz.in) Kodlayıcı 1000PPR (4000CPR)

11 yorum - Yorum Yap

685,39 TL

5 + 657,21 TL

10 + 631,16 TL

50 + 606,82 TL

100 + 584,61 TL

Stokta var: 10000
Modeli: 17HS08-1004D-E1K
Brüt ağırlık: 0.27kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

ABD

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

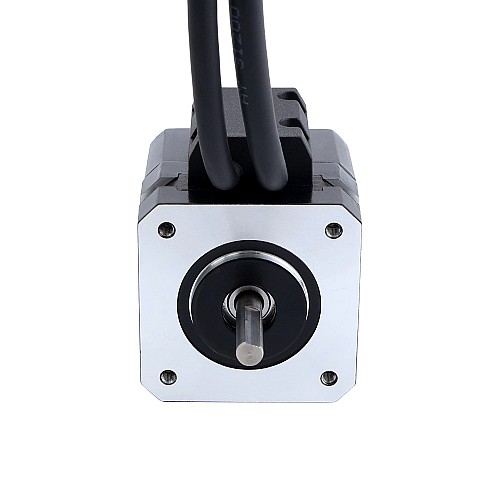

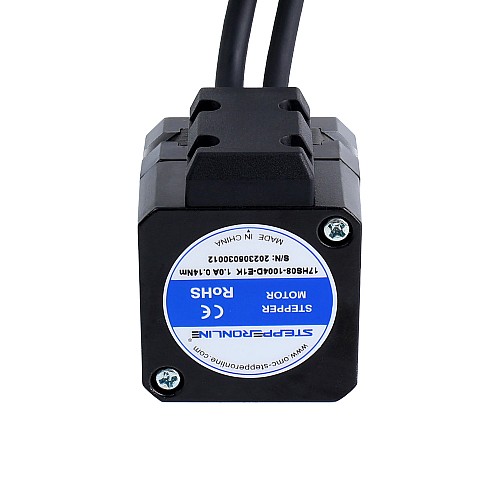

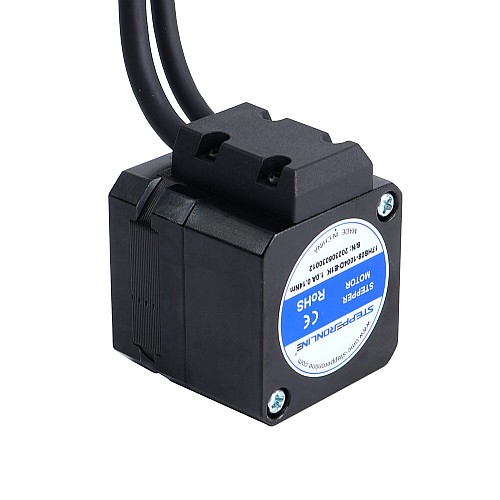

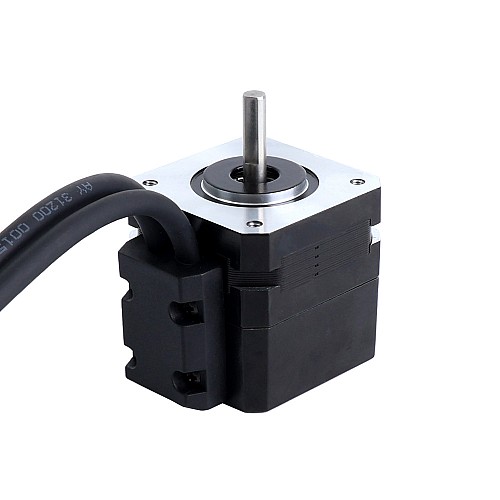

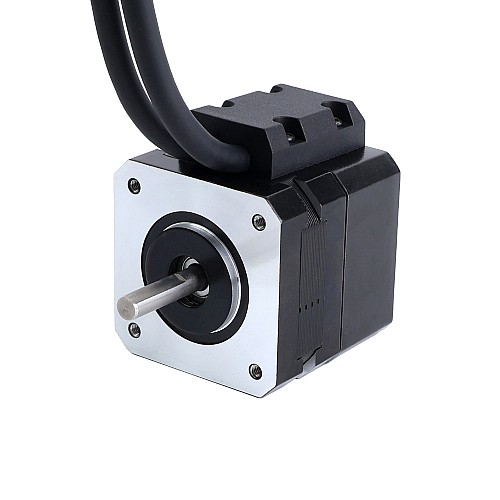

Bu, 1000PPR (4000CPR) artımlı optik kodlayıcıya, 1,0A nominal akıma ve 0,14Nm (19,83oz.in) tutma torkuna sahip Nema 17 kapalı devre adım motorudur. Açık devre adım motorlarıyla karşılaştırıldığında daha yüksek hassasiyete, daha yüksek torka, daha az motor ısısına, daha düşük güç tüketimine ve dış etkenlere daha iyi tepkiye sahiptir.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS08-1004D-E1K
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 14Ncm(19.83oz.in)
Anma Akımı/Faz: 1.0A
Faz Direnci: 3.7ohm
Endüktans: 4.0mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Gövde Uzunluğu: 41,5 mm
Mil Çapı: Φ5mm
Şaft Uzunluğu: 20mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 500mm
Ağırlık: 0,206 kg

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 5V
Besleme Voltajı Maksimum: 5V
Çıkış Yüksek Voltajı: >4V
Çıkış Düşük Voltajı: <1V

Bağlantı

Pin	A+	A-	B+	B-
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı	VCC	GND	EA+	EA-	EB+	EB-
Kurşun Rengi	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A)	1.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	2
Endüktans (mH)	4.0
Faz Direnci (ohm)	3.7
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	14
Tutma Torku (oz.in)	19.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	41.5
IP Derecelendirmesi	40
Mil Çapı (mm)	5
Şaft Uzunluğu (mm)	20
