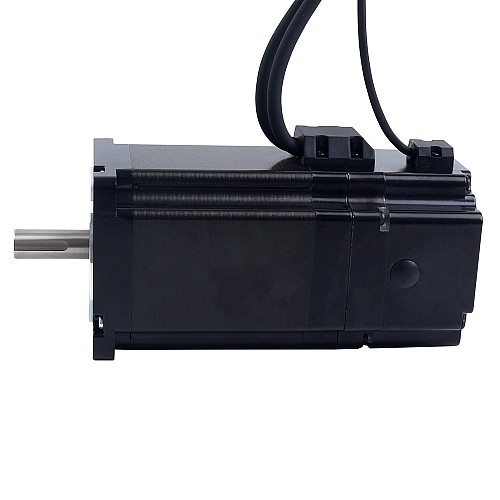

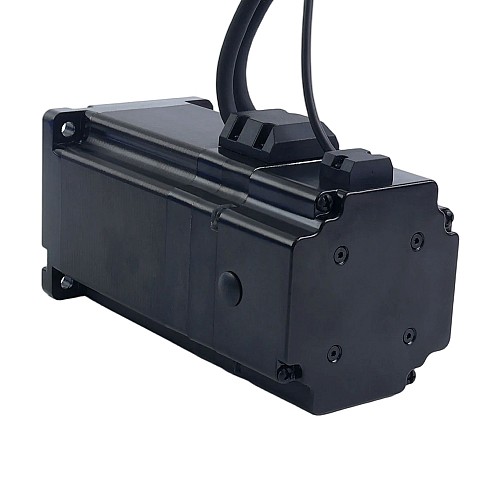

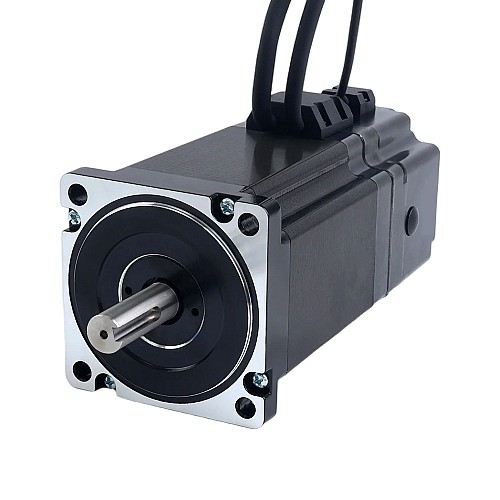

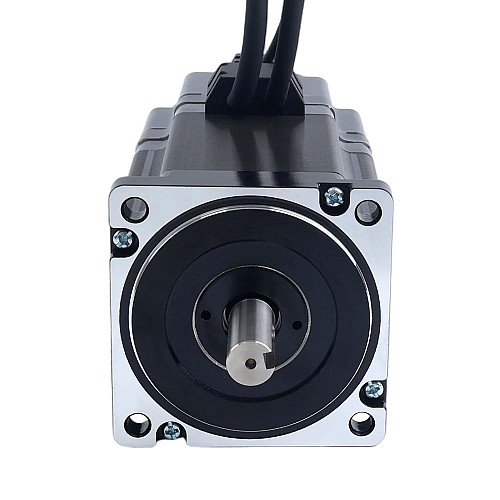

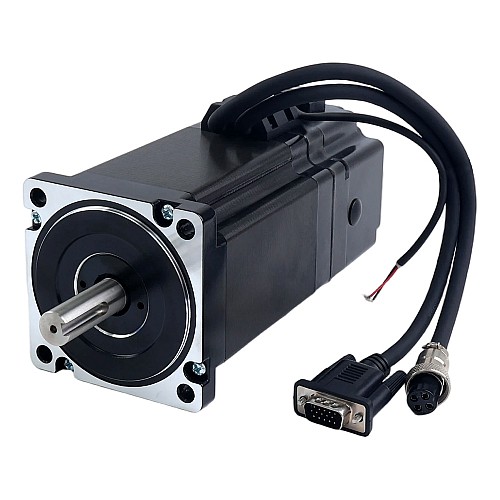

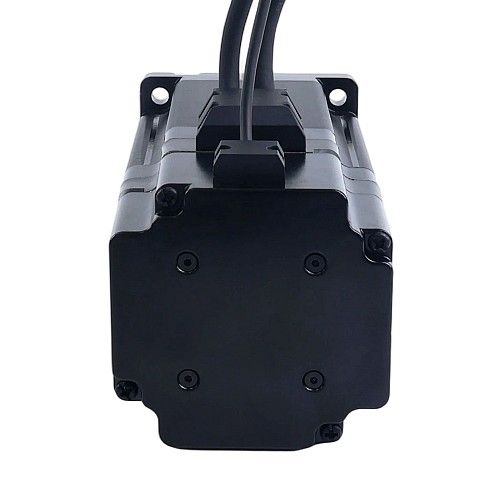

S Seri Nema 34 Kapalı Döngü Step Motor 8,0Nm(1132,89oz.in) Elektromanyetik Frenli 7,0Nm(991,28oz.in)

0 yorum - Yorum Yap

4.717,46 TL

5 + 4.484,29 TL

10 + 4.273,34 TL

50 + 4.081,17 TL

100 + 3.905,66 TL

Stokta var: 10000
Modeli: 34HS45-6004D-E1000-B700
Brüt ağırlık: 5.05kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu, 8,0Nm(1132,89oz.in) tutma torkuna ve 6,0A nominal akıma sahip S serisi Nema 34 kapalı döngü step motorudur. 1000ppr optik artırmalı enkoder ve 24V 7,0Nm(991,28oz.in) elektromanyetik fren ile donatılmış olup, kapalı döngü kontrolün hassasiyeti ve güvenilirliği ile güç kesintili frenin güvenliği ve enerji verimliliğini birleştirir. Başlıca güç kesintisi kilitleme ve hassas konumlandırma gerektiren dikey eksenler ve robotlar gibi otomatik ekipmanlarda kullanılır.

Elektrik Özellikleri

Üretici Parça Numarası: 34HS45-6004D-E1000-B700
Faz Sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 8,0Nm(1132,89oz.in)
Nominal Akım/faz: 6,0A
Faz Direnci: 0,4ohms
Endüktans: 3,6mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Gövde Boyutu: 86 x 86mm
Gövde Uzunluğu: 177mm
Mil Çapı: Φ14mm
Mil Uzunluğu: 37mm
Kama yuvası Uzunluğu: 25mm
Uç Sayısı: 4
Fren Kablo Uzunluğu: 180mm
Motor Kablo Uzunluğu: 300mm
Encoder Kablo Uzunluğu: 300mm
Ağırlık: 4,76kg

Encoder Özellikleri

Çıkış Devre Tipi: Diferansiyel tip
Encoder Tipi: Optik Artırmalı
Encoder Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyal Kanalları: 2 kanal
Minimum Besleme Gerilimi: 4,5V
Maksimum Besleme Gerilimi: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Gerilim: 4,5V
Çıkış Düşük Gerilim: 4,2-4,3V
Maksimum Çıkış Frekansı: 60kHz

Fren Bağlantıları

Kırmızı--24V+
Siyah--24V-
7,0Nm(991,28oz.in)

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	GND	EA+	EA-	EB+	EB-

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Kodlayıcı/Fren
Anma Akımı (A)	6
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	2
Endüktans (mH)	3.6
Faz Direnci (ohm)	0.4
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	800
Fren Özellikleri
Fren Akımı (A)	0.18
Fren Gücü (W)	4.32
Fren Nominal Voltajı (V)	24
Fren Tipi	Güç Kapalı Fren
Fren Torku (Ncm)	700
Tepki Süresi (ms)	50
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	177
IP Derecelendirmesi	40
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37

File	Size
34HS45-6004D-E1000-B700_Full_Datasheet.pdf	107.25KB	Download
34HS45-6004D-E1000-B700_Torque_Curve.pdf	175.67KB	Download
34HS45-6004D-E1000-B700.STEP	7.96MB	Download
